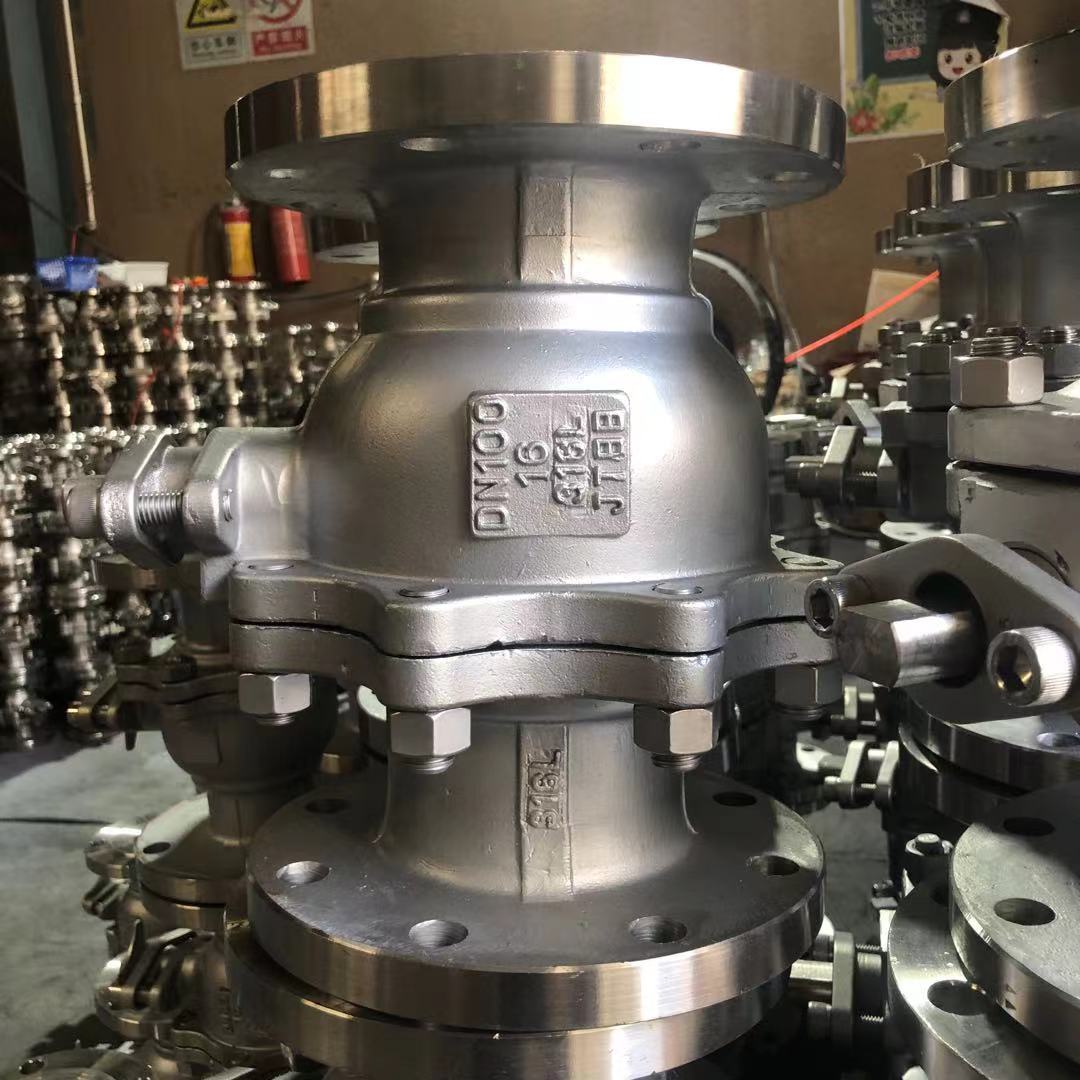

316L不锈钢法兰球阀产品简介
不锈钢法兰球阀密封可靠，结构简单，阀体可以是一体整体的，也可以是组合式的。法兰球阀的密封面与球面常在闭合状态，关闭件是一个可以转动的球体，以中心线进行转动做到阀门的开启或关闭。广泛用于石油、化工、冶金、电力、建筑、热力、给排水、水处理等行业。密封面与球面不易被介质冲蚀，易于操作和维护，适用于水、溶剂、油品、气体、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等，在各行业得到广泛的应用。
316L不锈钢法兰球阀具有以下优点：
1.流体阻力小，其阻力系数与同长度的管段相等。
2.结构简单、体积小、重量轻。
3.紧密可靠，球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4.自动泄压结构：当滞留在阀门中腔的介质由于管道系统压力或介质温度等因素引起的变化，从而出现中腔压力异常升高时，中腔介质能依靠本身的推力推动阀座而自动泄压，从而确保阀门的安全。
5.设有防火装置，金属环利用弹簧的弹力推动阀座与球体吻合密封，从而阻止火势蔓延和介质外流，是一种浮动球阀阀座采用独特结构。
阀门结构:明杆支架、暗杆、直通式、二通、三通、四通、浮动、固定
阀门密封:软密封、硬密封、STL.PPL.M、N、B、Cr13
阀门标准:日标/JIS日标/JPI旧标美标API美标/ANS美标/德标DIN德标/机械部JB/化工标准HG20592/国标/GB国标JB国标
阀门压力:低压、中压、高压、常压
阀门温度:高温、低温、保温夹套、常温
阀门口径:DN15/DN20/DN25/DN32/DN40DN50/DN65/DN80/DN100/DN125/DN150/DN200
DN250/DN300/DN350/DN400/DN450/DN500/DN600/DN700/DN800/DN900/DN1000
PNS:1/2"|3/4"|1"|1 1/4|1 1/2”|2”|2 1/2”|3"|4”|5”|6"|8"|10”|12"|14”|16"|
18”|20"|24”|28”|32"|36”
PN-16P/25P/40P/64P/100P CL-150LB/300LB/600LB/900LB
K级-5K/10K/20K/30K/45K/65K

型号	公称通径	尺寸 Dimension(mm)
Type	DN(mm)	L	D	D1	D2	D6	b-f	z-Φd	H	W
Q41 F Y H -16 Q341 F Y H -16 Q641 F Y H -16	15	130	95	65	45		142	4-Ф14	65	115
	20	140	105	75	55		142	4-Ф14	75	130
	25	150	115	85	65		142	4-Ф14	85	150
	32	165	135	100	78		162	4-Ф18	95	190
	40	180	145	110	85		163	4-Ф18	105	230
	50	200	160	125	100		163	4-Ф18	115	240
	65	220	180	145	120		183	4-Ф18	145	280
	80	250	195	160	135		203	8-Ф18	160	310
	100	280	215	180	155		203	8-Ф18	185	330
	125	320	245	210	185		223	8-Ф23	215	600
	150	360	280	240	210		243	8-Ф25	245	800
	200	400	335	295	265		263	8-Ф25	300	1000
	250	450	405	355	320		303	12-Ф25	380	1200
Q41 F Y H -25 Q341 F Y H -25 Q641 F Y H -25	15	130	95	65	45		142	12-Ф30	65	115
	20	140	105	75	55		142	4-Ф14	75	130
	25	150	115	85	65		142	4-Ф14	85	150
	32	165	135	100	78		162	4-Ф14	95	190
	40	180	145	110	85		183	4-Ф18	105	230
	50	200	160	125	100		203	4-Ф18	115	240
	65	220	180	145	120		223	8-Ф18	145	280
	80	250	195	160	135		223	8-Ф18	160	310
	100	280	230	190	160		243	8-Ф23	185	330
	125	320	270	220	188		283	8-Ф25	215	600
	150	360		250	218		303	8-Ф25	245	800
	200	400	360	310	278		343	12-Ф25	300	1000
	250	450	425	370	332		363	12-Ф30	380	1200

品牌：	江特
型号：	Q41F-16RL
结构形式：	浮动球直通式
材质：	不锈钢
连接形式：	法兰
公称通径：	15-350 mm
适用介质：	水;蒸汽;油品
压力环境：	常压
