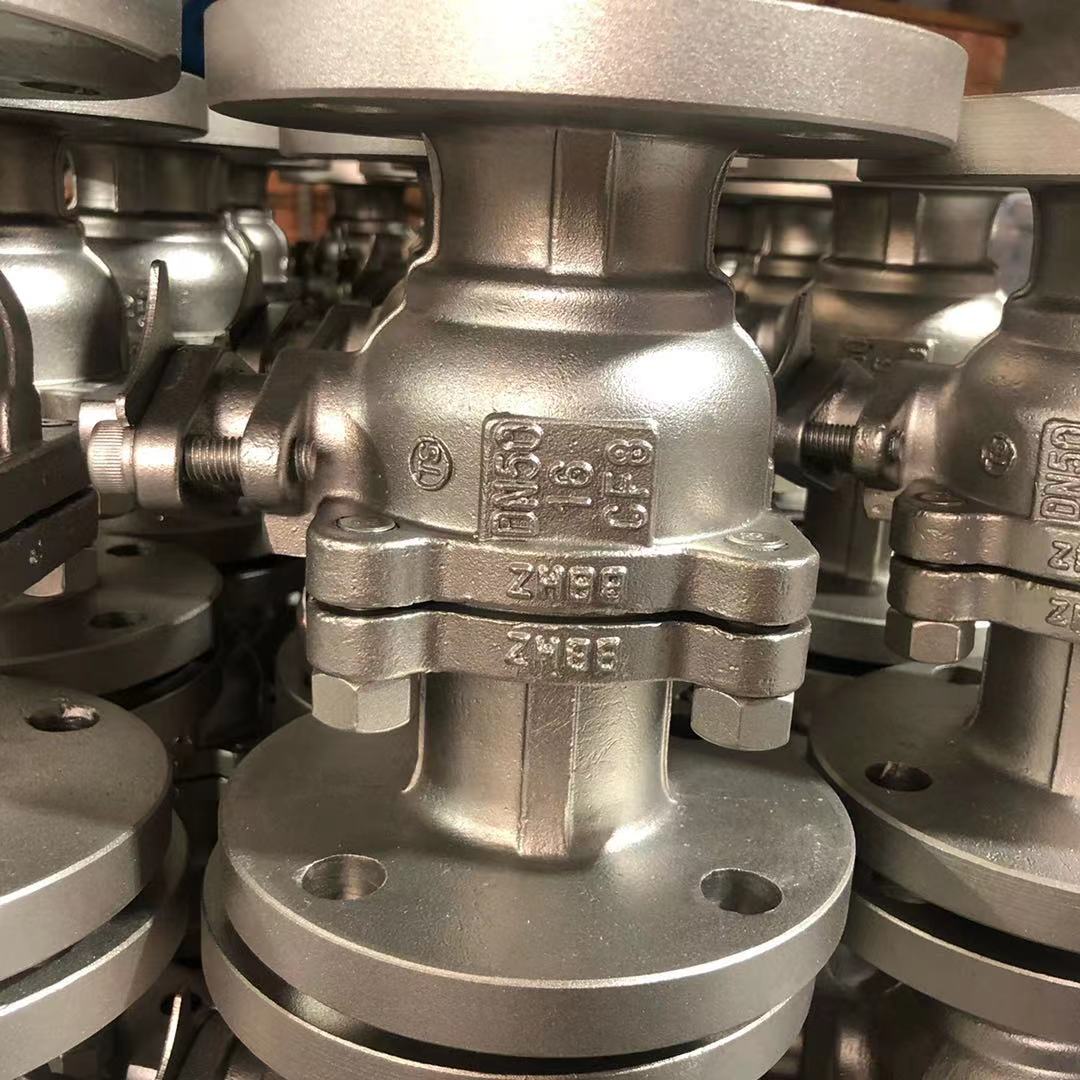

江特不锈钢喷砂法兰球阀Q41F-16P
￥300.00
浙江温州温州市
温州市江特阀门有限公司
免费会员 | 已传执照
相似推荐
  • 图文详情
  • 产品参数
阀门名称:不锈钢喷砂法兰球阀
阀门适用介质:水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等
适用范围:自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等管线上
经营品牌:【温州江特阀门】
阀门外形:重型大型精铸
不锈钢法兰球阀标准
设计与制造按GB/T12237
结构长度按GB/T12221
法兰连接尺寸按JB/T79
检验按JB/T9092
阀门型号:Q41F-10P/Q41F-16P/Q41F-25P/Q41F-40P/Q41F-64P/Q41F-100P/ Q41F-160P
Q41F-150L B/Q41F-300L B/Q41F-600LB/Q41F-900LB
Q41F-5K/Q41F-10K/Q41F-20K/Q41F-45K/Q41F-65K
选配执行器:手动、伞齿轮、蜗轮、气动、电动、液动
相关产品:不锈钢法兰球阀|二次抛丸球阀|法兰不锈钢球阀|喷砂抛丸球阀
阀门连接:法兰/焊接/对焊承插焊螺纹/内螺纹/丝口/丝扣
阀门材质:不锈钢/304不锈钢/316不锈钢/304L不锈钢/316L不锈钢/321不锈钢/310S不锈钢/CF8不锈钢/CF8M不锈钢/CF3不锈钢/CF3M不锈钢、奥氏体不锈钢、铸钢、碳钢、WCB碳
钢、LCB低温碳钢、纯钛、纯镶、纯铬、铬钼钢、锻钢、A105、F11、F22
相关产品:不锈钢法兰球阀不锈钢球阀法兰不锈钢球阀温州法兰球阀
阀门口径:DN15/DN20/DN25/DN32/DN40DN50/DN65/DN80/DN100/DN125/DN150/DN200
DN250/DN300/DN350/DN400/DN450/DN500/DN600/DN700/DN800/DN900/DN1000
PNS:1/2"|3/4"|1"|1 1/4|1 1/2”|2”|2 1/2”|3"|4”|5”|6"|8"|10”|12"|14”|16"|
18”|20"|24”|28”|32"|36”
阀门压力:低压、中压、高压、常压
阀门温度:高温、低温、保温夹套、常温
PN-16P/25P/40P/64P/100P CL-150LB/300LB/600LB/900LB
阀门结构:明杆支架、暗杆、直通式、二通、三通、四通、浮动、固定
阀门密封:软密封、硬密封、STL.PPL.M、N、B、Cr13
阀门标准:日标/JIS日标/JPI旧标美标API美标/ANS美标/德标DIN德标/机械部JB/化工标准HG20592/国标/GB国标JB国标
不锈钢喷砂法兰球阀的工艺：喷砂工艺是采用压缩空气为动力形成高速喷射束，即利用压缩的空气加磨料高速的吹出，将喷料等高速喷射到需处理工件表面，利用高速砂流冲击作用粗化基体表面并清理，使工件外表面的外表发生变化，工件表面的污物也会被清理掉。由于磨料对工件表面的冲击和切削作用，使工件表面获得一定的清洁度和不同的粗糙度，工件表面被微量破坏，表面积大大增加，使得工件表面的涂层镀层的结合强度得到提高，因而使得工件表面的机械性能得到改善。
不锈钢喷砂法兰球阀的主要标准尺寸：
型号 公称通径 尺寸 Dimension(mm)
Type DN(mm) L  D       D1     D2   D6  b-f z-Φd   H  W
Q41  F
Y
H -16
Q341 F
Y
H  -16
Q641  F
Y
H -16		 15 130 95 65 45   14­2  4-Ф14 65 115
20 140 105 75 55   14­2  4-Ф14 75 130
25 150 115 85 65   14­2  4-Ф14 85 150
32 165 135 100 78   16­2 4-Ф18 95 190
40 180 145 110 85   16­3 4-Ф18 105 230
50 200 160 125 100   16­3 4-Ф18 115 240
65 220 180 145 120   18­3 4-Ф18 145 280
80 250 195 160 135   20­3 8-Ф18 160 310
100 280 215 180 155   20­3 8-Ф18 185 330
125 320 245 210 185   22­3 8-Ф23 215 600
150 360 280 240 210   24­3 8-Ф25 245 800
200 400 335 295 265   26­3 8-Ф25 300 1000
250 450 405 355 320   30­3 12-Ф25 380 1200
品牌：江特
型号：Q41F-16P
结构形式：浮动球直通式
材质：不锈钢
连接形式：法兰
公称通径：15-350 mm
压力环境：常压
工作温度：常温
