PQ940H电动半球阀产品说明

本实用新型克服了现有技术的不足，提供了一种具有通气管道，密封性好的半球阀。为了实现上述目的，本实用新型采用的技术方案是:一种半球阀，包括阀体和阀芯，所述阀体上部设有通口，所述通口设有与阀芯外周面配合密封的密封圈，所述密封圈的内侧还设有密封腔，所述阀体上设有通气管道，所述通气管道一端与密封腔相连接，所述通气管道另一端延伸出阀体。执行器采用一体化结构，电动执行机构内置伺服系统，输入4-20mA控制信号或1-5VDC及220VAC电源即可控制运转。电动偏心半球阀是一种由部分球阀板绕偏心轴心旋转来控制流体的角行程调节阀。阀芯的回转中心不与旋转轴同心，可减少磨损，延长使用寿命，阀芯后部设有一个导流翼，有利于流体稳定流动，具有良好的稳定性。

半球阀是在吸收消化国内外的先进技术而研发成功的新产品，也是填补国内阀门品种空白的创新产品，是在认真权衡球阀、蝶阀、闸阀等多种阀门优缺点的前提下，借鉴德国类似产品而开发的全部国产化创新产品，PQ双偏心半球阀实在吸收消化国内外的先进技术而研发成功的新产品，也是填补国内阀门品种空白的创新产品，是在认真权衡球阀、蝶阀、闸阀等多种阀门优缺点的前提下，借鉴德国类似产品而开发的全部国产化创新产品，鉴定结论指出；在某些方面的使用性能上更优于闸阀、截止阀和球阀等同类产品，应用于石油、化工、电力和冶金等待业，其核心技术属国内首创，它设计独特、结构新颖。产品投放市场经来，受到顾客的首肯。

*：阀门结构采用偏心契紧原理，通过传动机构达到闸紧、调节、关闭的目的，密封圈与球体都是金属面环带硬面接触密封，双偏心结构阀门在开启时球体藏于阀腔内，流通载面大，且阀门不被冲刷，无流阻。关闭时阀芯不被冲刷，关闭时阀芯球面沿阀座渐进，具有剪切功能，有效地切除结垢障碍，实现可靠密封。它对容易结垢的介质输送特别有效。
第二：阀门与半球采用双金属，在球体上堆焊不同的合金，阀座也作相应堆焊合金，经特殊的处理，密封面组合成防腐、耐磨、耐高温等各种类型，满足不同场合需求。
第三：密封严紧，输送有害气体可达零泄漏。第四：阀座与球体留有补尝量，当阀座磨损后，关闭时再转动少许，仍能可靠密封，处长寿命，此外，用户将一压板螺栓拧掉，从新调整或更换后阀座仍可用，避免了众多阀门密封失效整台报废的弊端.

通过上述方案可知，半球阀关闭状态时，半球形阀芯的球体部分转至关闭位置，向通气管道充气，密封圈向阀芯方向膨胀，其与阀芯的外周面紧密贴合密封;半球阀打开后， 通气管道排气，密封圈缩回，其与阀芯的外周面脱离接触，芯阀在转轴的带动下，半球形阀芯的球体部分旋转离开关闭位置。设置通气管道，使得充气更加均匀，密封性更加好。
本实用新型的进一步设置是:所述阀体的上部固定设有过渡法兰，所述过渡法兰的上部固定设有连接法兰，所述连接法兰与过渡法兰之间设有腔体，所述密封圈置于腔体中并与腔体内壁相抵触，所述腔体在朝向阀芯的一侧设有开口，所述密封圈设有与阀芯外周面相抵触的抵触端，所述抵触端透出开口设置。
通过上述方案可知，设置过度法兰和连接法兰，方便拆卸，也便于密封圈的安装， 结构合理，腔体设置开口，便于密封圈的抵触端与阀芯贴合密封。工艺流程中两相混流体介质*理想的工艺阀门，能够在关闭时破除结垢物障碍实现顺利关闭。它结构新颖、设计独特，具有*、耐磨性好、密封可靠、操作轻便、启闭迅速、寿命长等优点。(工艺浆液、料浆灰渣等含颗粒物质输送)管线专用:属于直通式半球阀，无缩径，阀体通道与管线连接的管道成直管相通，截面积相等，阻力小于缩径，全开、全闭只要转动90度即可达到，方便长距离管线输送控制。

本实用新型的进一步设置是:所述腔体为内宽外窄结构，所述密封圈形状与腔体适配。通过上述方案可知，腔体的结构设置为防止密封圈脱落，充气密封圈形状与腔体适配，安装方便。
本实用新型的进一步设置是:所述腔体内还设有压缩环，所述压缩环分别与腔体内壁和密封圈相抵触。
通过上述方案可知，压缩环的设置，将密封圈抵住，防止脱落。
本实用新型的进一步设置是:所述压缩环两侧面分别设有突起，所述密封圈设有嵌合突起的凹槽，所述密封腔位于压缩环和密封圈之间，所述压缩环还设有连接密封腔和通气管道的气道。
通过上述方案可知，压缩环与密封圈配合，将密封圈牢牢的抵在腔体内，气道便于通气和排气。
本实用新型的进一步设置是:所述若干个通气管道均布于连接法兰上，所述通气管道入口设有安装座，所述安装座与外部充气装置连接。一种半球阀，包括阀体和阀芯，所述阀体上部设有通口，所述通口设有与阀芯外周面 配合密封的密封圈，其特征在于:所述密封圈的内侧还设有密封腔，所述阀体上设有通气管 道，所述通气管道一端与密封腔相连接，所述通气管道另一端延伸出阀体。

特点及优点
●流通面积大，流阻小。这是因为开启后阀芯位于藏球室，流体直通。
●操作扭矩小，转90度即可启闭完成，操作轻便。
●密封严紧，双偏心金属硬密封。半球用双金属，母材上堆焊不同的合金，阀座也作相应堆焊经特殊的处理，密封面组合成防腐、耐磨、高强度等各种类型，满足不同场合需求，结垢不影响启闭，这是偏心半球阀*显著的优点。
●使用寿命长，密封副的阀芯留有补偿量，当阀座磨损（阀座硬度低于阀芯）后，关闭时再转动少许，仍能可靠密封，延长使用寿命，此外，用户将压紧螺母拧掉，调整或更换后阀座仍可使用，避免了现行众多阀门密封失效整台报废的弊端。
侧装式偏心半球阀设计与制造标准：
●设计与制造：API608 、GB/T12237
●结构长度：ANSI/ASME B16.10、GB/T12221
●法兰尺寸：ANSI/ASME B16.5、 JB/T79　
●对焊连接尺寸：ANSI/ASME B16.25、GB/T12224
●检验与试验：API598、JB/T9092

PQ940H电动半球阀主要材料

PQ940H电动半球阀性能范围

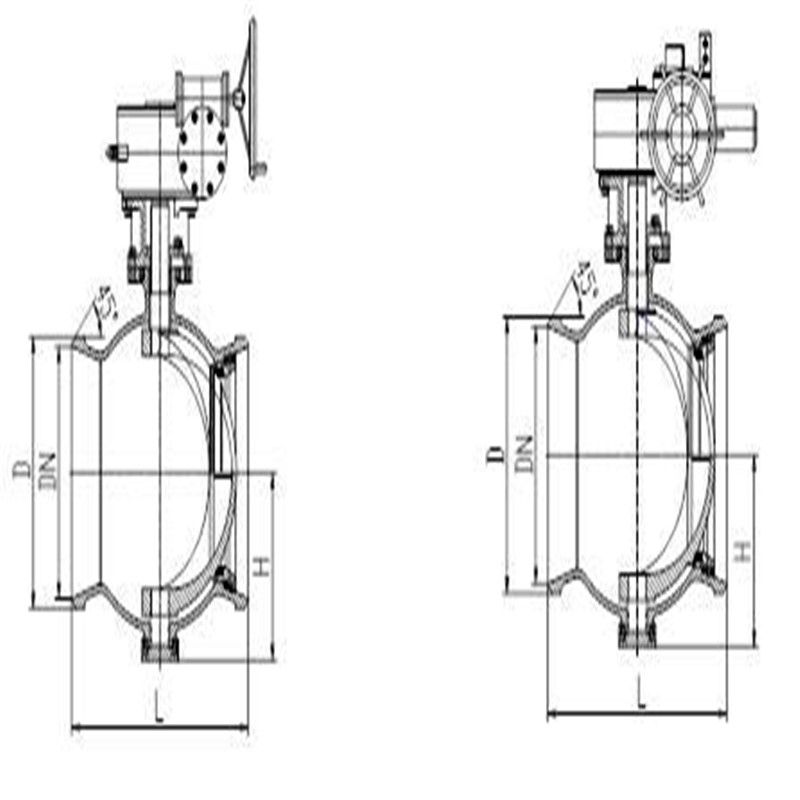

PQ940H电动半球阀主要连接尺寸
