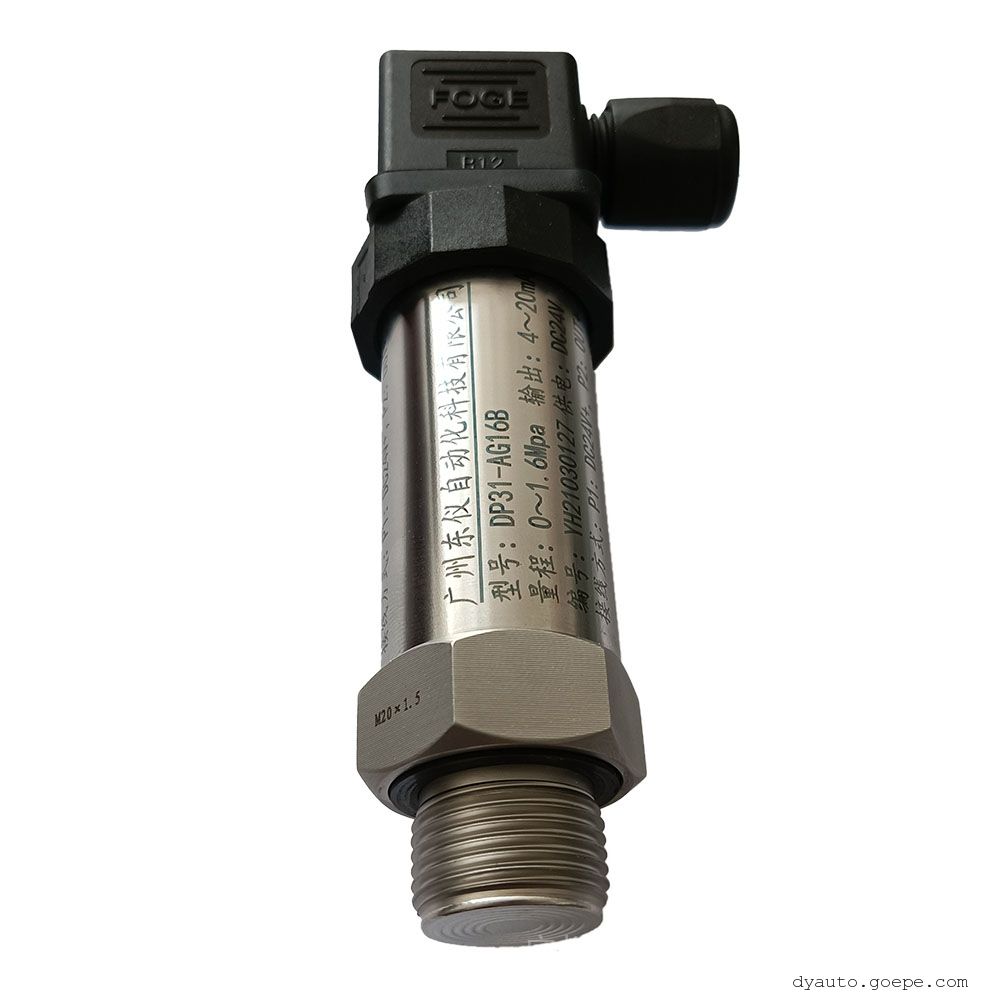

一、产品概述

齐平膜系列压力变送器选用高精度、高稳定性压力传感器组件，经过高可靠性的放大电路及精密温度补偿，将被测介质的绝压或表压转换成4～20mADC、1～5VDC等标准信号。高质量的传感器、精湛的封装技术以及完善的装配工艺确保了该产品的优异质量和*佳性能。该产品由多种引线方式，能够*大限度地满足客户的需要，适用于与各种测量控制设备配套使用。


二、工作原理

压力传感器是在单晶硅片上扩散一个惠斯通电桥，被测介质（气体或液体）施压使桥壁电阻值发生变化（压阻效应），产生一个差动电压信号 。此信号经专用放大器，将量程相对应的信号转化成标准模拟信号或数字信号。


三、产品特点

• 采用高灵敏扩散硅压力敏感元件和先进的膜片隔离技术
• 小体积、高性价比、高稳定性、高灵敏度
• 放大电路采用高度芯片，宽电压供电
• 结构小巧、安装方便
• 2倍量程过载能力
• 抗干扰设计、抗干扰能力强、防雷击
• 反向和过压保护、限流保护
• 精度高、稳定性好、响应速度快、耐冲击
• 可选用小型一体化显示输出表头
• 采用激光打标确保产品之可溯源


四、产品应用

齐平膜压力变送器特别适用于粘稠液体食品卫生要求高的液体测量，广泛应用于液压、压缩机、制冷系统、能源、水处理系统、石油、化工、造纸、环保、食品饮料、水利、恒压供水等工业过程压力领域的压力测量

五、技术参数

• 测量介质：液体或气体（对不锈钢无腐蚀）
• 传感器材质：膜片316s不锈钢
• 过程连接：304不锈钢、316L不锈钢
• 压力量程：-100kPa～0～100MPa
• 压力方式：表压、绝压、负压
• 输出信号：二线制（4～20mA、1～5VDC）。三线制（0～5VDC、0-10VDC）。四线制（RS485通讯）
• 供电电压：12～36VDC（建议DC24V）
• 电气连接：赫斯曼接头
• 精度等级：0.1%FS、0.25%F.S
• 介质温度：-20～80℃
• 环境温度：-20～60℃
• 抗震性能：25g(20 .. .2000Hz)
• 过载能力：200%FS
• 响应频率：≤500Hz
• 稳定性能：±0.1% F.S年
• 温度漂移：±0.01%F.S℃
• 防护等级：IP54
