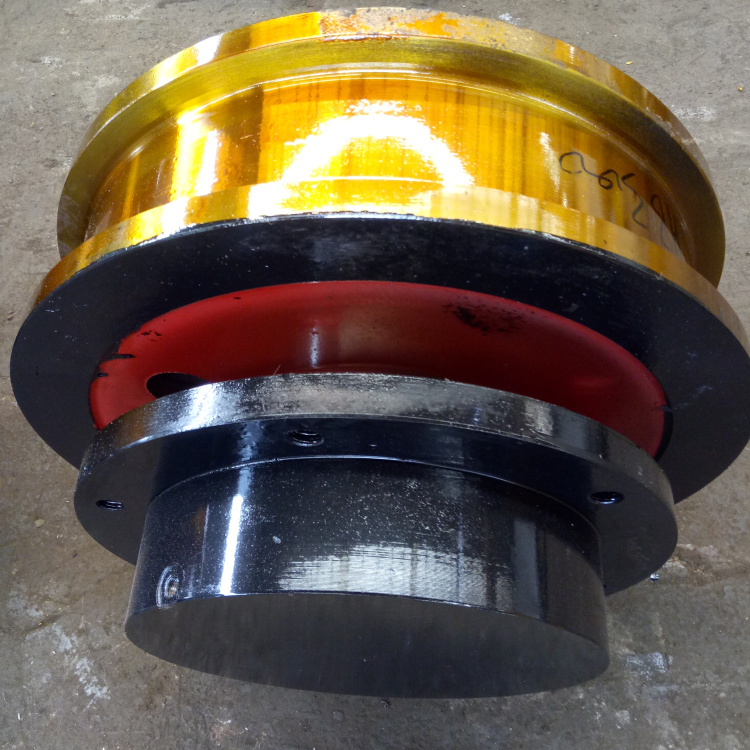

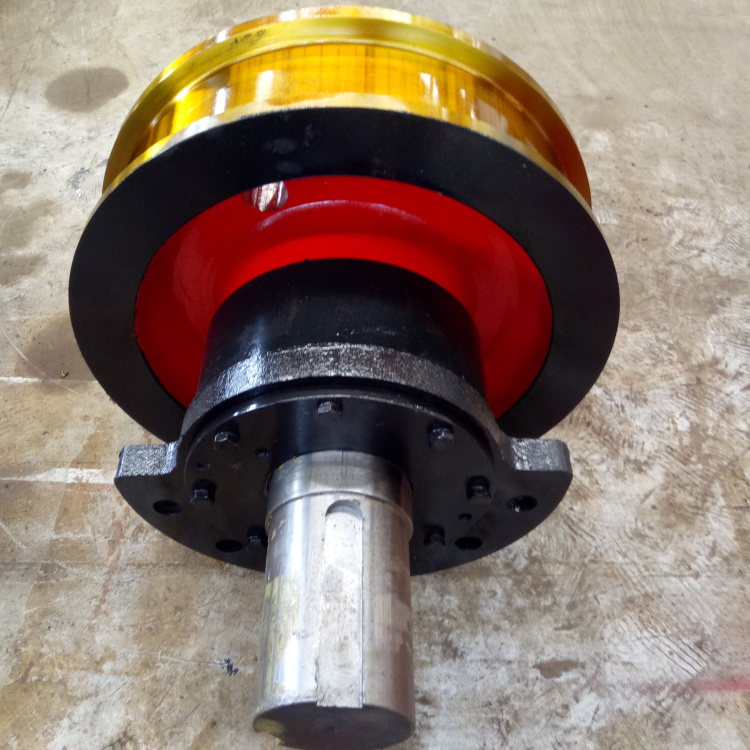

行车起重机的车轮是锻件的一种分类，主要运用于门式起重机、港机、桥式起重机、矿山机械等，又称天车轮，起重机车轮，车轮锻件，锻钢车轮等。
车轮是组成起重机的重要部件，在道轨上滚动运行，并承受着起重机自重与吊重载荷。起重机车轮材料要有高强度、高硬度和良好的耐磨性能。目前锻造和轧制车轮的材质通常采用65Mn和CL60。起重机车轮一般都以淬火+回火处理后交货。采用65Mn材料的起重机车轮更好一些。65Mn中多了化学元素锰、镍、铜。锰作为主要的金属元素提高淬透性，使材料表面脱碳倾向小，经热处理后材料力学性能较好。另外，锰大部分溶于铁素体中，形成置换固溶体，并使铁素体强化。
车轮组材质：
铸钢，铸55、铸50SiMn、铸42CrMo。
锻钢，锻60、锻42CrMo、锻65Mn。
车轮组的报废标准是什么？
答案：当车轮出现下列情况之一时应报废：
有裂纹；
轮缘厚度磨损达原厚度的50％；
踏面厚度磨损达原厚度的15％；
当运行速度低于50m/min，线轮廓度达1mm，或当运行速度高于50m/min，线轮廓度达0.5mm；
踏面出现麻点，当车轮直径小于500mm，麻点直径大于1mm，或车轮直径大于500mm，麻点直径大于1.5mm，且深度大于3mm，数量多于5处。
啃道的主要原因是什么？
答案：主要原因是车轮不标准；
轨道不标准；
传动系统误差和卡塞；
车架偏斜、变形；
大梁金属结构发生裂纹。
啃轨造成的危害有哪些？
答案:
降低车轮轨道的使用寿命；
增大运行阻力，增加能耗，严重时则开不动车；
由于啃轨使整台车振动较大，致使紧固件松动，同时也影响厂房结构的使用寿命；
啃轨严重时可能爬上轨顶造成脱轨事故。
首页
飞语
我的
反馈
拨号
