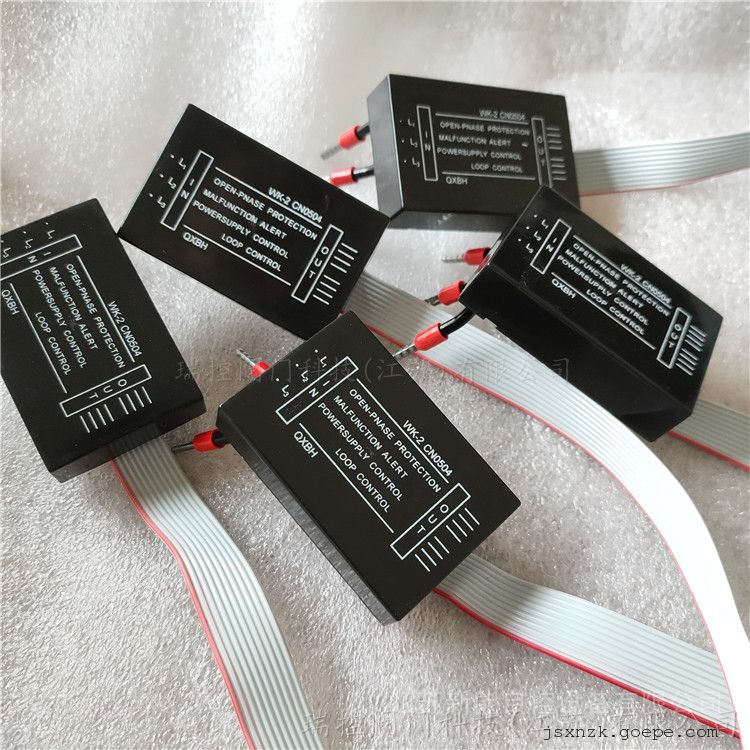

供应WK-2 西门子缺相保护模块WK-2 CN0504 厂价直销WK-2缺向模块

断相保护器 WK-2 CN0504 20个

西门子开放式故障保护动力控制器 WK-2 CN0504 QXBH

西门子缺相保护模块WK-2 CN0504 缺相保护器怎样接线与安装：

这个缺相保护器，是不是电动机综合保护器，我看过的综合保护器有两种，一种是用220V电源的，这种保护器的接法是；1、把三相电源串过保护器（保护器中有三个孔），还有四个小接线端子，其中两个是接220V交流电另外两个端子是继电器的常开触点，接到控制回路就可以了。 2、还有一种是不用接220V交流电源的，除了不接220V交流电以外，其它接法与上边一样。

一、断相保护器 WK-2 CN0504保护特点1.动态缺相、静态缺相保护：指被保护设备在运行状态或非运行状态时，任意一相发生断相故障。指示灯形式为：红灯亮，并优先 2.错相保护：防止L1、L2、L3三相交流电源相序接错的一种保护措施。即时动作。指示灯形式为：黄灯亮； 3.电压不平衡保护：指三相电压不平衡将会影响设备安全运行的一种电压不平衡率的保护。电压不平衡率高于8%时。指示灯形式为：缺相红灯亮，并优先 4.延时保护：有故障出现时监视器延时1~2秒后动作，继电器释放 5.防雷击，抗浪涌功能：内置防雷，抗浪涌保护电路**保护您的用电设备； 二、断相保护器 WK-2 CN0504工作特点1. L1、L2、L3三相接线正确，监视器绿灯亮，继电器吸合；如果相序接错，监视器黄灯亮，只要交换L1、L2、L3三相中的任意两相，监视器就能认定该相序并正常工作。当被保护的设备正常工作后出现黄灯亮，继电器不吸合时，应视为外线路相序误接，监视器具有防误接保护功能； 2.. .L1、L2、L3三相缺相时，红灯亮，绿灯不亮，继电器释放；电压正常时恢复，绿灯亮，继电器吸合；3. L1、L2、L3接三相交流电压，NO、COM为常开触点；NC、COM为常闭触点。直接使用导线连接 4 L1、L2、L3三相电压不平衡>8%时，红灯亮，继电器释放；电压回升至<5%恢复，绿灯亮，继电器吸合。
