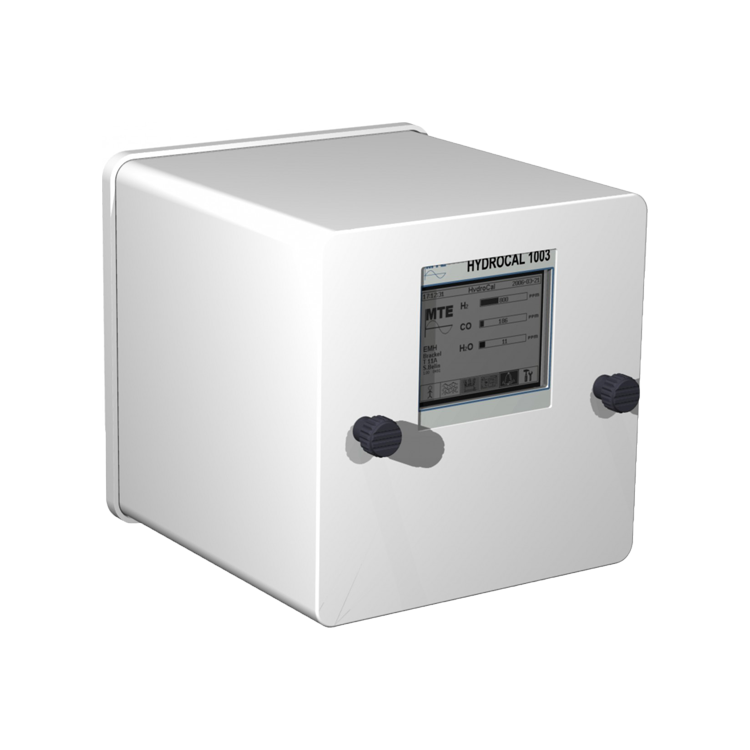

德国MTE HYDROCAL 1003变压器油中气和油中水分在线监测系统，一款功能全面的变压器在线监测系统，主要用于监测变压器油中的关键故障气体和水分含量，同时具备多种其他监测及计算功能，可有效保障变压器的稳定运行。现在热卖中，如需购买，可通过爱仪器的客服热线联系我们!

产品描述
MTE HYDROCAL 1003 是一款功能全面的变压器在线监测系统，主要用于监测变压器油中的关键故障气体和水分含量，同时具备多种其他监测及计算功能，可有效保障变压器的稳定运行。基于透气特氟龙膜的扩散原理，利用微电子气体传感器测量氢气（\(H_2\)），通过电化学测量池检测一氧化碳（CO），借助薄膜电容式水分传感器测量油中水分（\(H_2O\)），能分别获取其相对湿度和绝对湿度数据。可测量氢气、一氧化碳的范围为 0 - 2000ppm，油中水分测量范围是 0 - 100ppm，且在环境温度 + 20°C、油温 + 55°C 的条件下，氢气测量准确度为 ± 15 % ± 25 ppm，一氧化碳为 ± 20 % ± 25 ppm，油中水分（针对矿物油）为 ± 3 % ± 3 ppm23。不仅能对氢气、一氧化碳和油中水分进行独立分析，还可监测变压器的电压、电流、底部和顶部油温、环境温度、冷却阶段 / 分接开关位置等参数。通过模拟输入自由分配，可连接额外传感器。具备热点、寿命损耗、老化率等计算功能，帮助用户深入了解变压器运行状况。拥有 ETHERNET（可选 10/100 Mbit/s，铜缆或光纤连接）、RS 232、RS 485 等通信接口，支持 MODBUS RTU/ASCII、DNP3 和专有通信协议，还为 IEC 61850 协议做好准备，可选配 GSM、模拟、DNP3 调制解调器，实现远程访问和 SCADA 连接。易于安装在变压器阀门上（适配 G 1½"DIN ISO 228 - 1 或 1½" NPT ANSI B 1.20.1 标准接口），安装过程不影响变压器正常运行。设备自带先进软件，PC 端的 HYDROSOFT 软件可对设备进行配置和管理，实现数据读取、处理、展示（趋势图、表格等形式）、存储，支持将数据导出到 Excel、CSV 文件，还能通过电子邮件自动发送数据和警报。

主要优势
气体和水分独立分析：能够分别分析溶解在变压器油中的氢气（\(H_2\)）和一氧化碳（CO）的含量，还可检测变压器油中溶解的水分（包括相对湿度 [%] 和绝对湿度 [ppm]）。
安装便捷：易于安装在变压器阀门上（适配 G 1½"DIN ISO 228 - 1 或 1½" NPT ANSI B 1.20.1 标准接口），且安装过程无需中断变压器的正常运行。
软件功能先进：设备本身及通过 PC 端使用的软件功能先进。免维护设计：采用免维护系统设计，减少维护成本和工作量。
通信接口丰富：具备 ETHERNET（可选）10/100 Mbit/s（铜缆 / RJ45 或光纤 / SC 双工）、RS 232 和 RS 485 通信接口，支持 MODBUS RTU/ASCII、DNP3 和专有通信协议，并为变电站通信协议 IEC 61850 做好了准备。
远程访问可选：可选配 GSM 或模拟调制解调器实现远程访问；也可选配 DNP3 串行调制解调器用于 SCADA 连接。

变压器监测功能
电气参数监测：可监测电压和电流（通过电压和电流互感器 / 传感器）。
温度监测：能监测变压器底部和顶部油温以及环境温度（通过额外的温度传感器）。
其他设备状态监测：可监测冷却阶段 / 分接开关位置（例如通过电流传感器）。
自由配置：模拟输入可自由分配给任何额外的传感器。
进一步计算功能：具备热点、寿命损耗、老化率等计算功能（与比利时 PAUWELS 公司联合开发）。
通信方式
RS 232（标准配置）：通过背板接口连接（无需移除保护盖），可在现场通过专有协议与笔记本电脑连接。
RS 485（标准配置）：支持总线操作或点对点操作，采用 MODBUS® RTU/ASCII 或专有协议，总线长度*长可达 1000m，可与多达 31 个 HYDROCAL 设备进行通信，可通过内部固件或 PC 软件（HYDROSOFT）进行配置。
GSM 调制解调器（可选）：内置 GSM 调制解调器，配有外部粘贴式天线和电缆，使用专有协议。
模拟调制解调器（可选）：集成板载模拟调制解调器，附带 15m 连接电缆，使用专有协议。
以太网调制解调器（可选）：内部 ETHERNET 10/100 Mbit/s 通信调制解调器（铜缆 / RJ45 或光纤 / SC 双工），支持 IEC 61850（已准备好）或专有协议。
DNP3 调制解调器（可选）：内部 DNP3 串行调制解调器，带有 RS 485 接口，采用 DNP3 协议。

产品规格

项目	详情
电源	230 V -20% +15% DC，*大 350 VA（其他标称电压可按需定制）
外壳材质	铝
尺寸	宽 224mm× 高 224mm× 深 307.5mm
重量	约 7.5kg
运行环境温度	-50°C ... +55°C（低于 -10°C 时显示功能锁定）
变压器内部油温	-20°C ... +90°C
存储环境温度	-20°C ... +65°C
油压	*高 800 kpa（不允许负压）
与阀门连接	G 1½" DIN ISO 228 - 1 或 1½” NPT ANSI B 1.20.1 标准接口
安全认证	CE 认证，符合 IEC 61010 - 1:2002 标准，防护等级 IP - 55
气体 / 油中水分测量
氢气（\(H_2\)）	测量范围：0 ... 2,000 ppm；准确度²⁾³⁾：± 15 % ± 25 ppm
一氧化碳（CO）	测量范围：0 ... 2,000 ppm；准确度²⁾³⁾：± 20 % ± 25 ppm
油中水分（\(H_2O\)）	测量范围：0 ... 100 ppm；准确度²⁾³⁾：± 3 % ± 3 ppm
测量原理	基于带有透气特氟龙膜的扩散原理；采用微电子气体传感器测量\(H_2\)；通过电化学测量池测量CO；使用薄膜电容式水分传感器测量\(H_2O\)（可测相对湿度和*湿度）；配备温度传感器（用于测量油温、气体温度、背板温度）
模拟输出	氢气（\(H_2\)）、油中水分（\(H_2O\)）、一氧化碳（CO）；*大开关容量（可自由分配）：220 VDC/VAC/ 2 A / 60 W
数字输出	12 个数字输出；类型：4 个继电器、8 个光耦合器；测量值精度可配置：通过跳线设置≤ 1.0 % 或≤ 0.5 %⁴⁾
模拟输入	8 个模拟直流输入；类型：4 个直流电流或 4 个直流电压（4 个直流电流）；测量范围：0/4 ... 20 mA +20% 或 0...10V+20%（0 / 4... 20 mA）；准确度：≤1.0%（可通过跳线配置），≤0.5%（特定配置）
通信
RS 232	串行接口，带外部连接器，支持专有或 MODBUS® RTU/ASCII 协议
RS 485	支持专有或 MODBUS® RTU/ASCII 协议
ETHERNET 10/100 Mbit/s 调制解调器（可选）	铜缆 / RJ45 或光纤 / SC 双工连接器，支持专有协议
内部 GSM 调制解调器（可选）	带外部粘贴式天线，使用专有协议
板载模拟调制解调器（可选）	使用专有协议
DNP3 串行调制解调器（可选）	通过 RS 485 连接，采用 DNP3 协议

品牌：	德国MTE
型号：	HYDROCAL 1003
电压比：	-
电源相数：	-
额定功率：	-
防潮方式：	-
外壳材质：	铝
重量：	约 7.5kg
