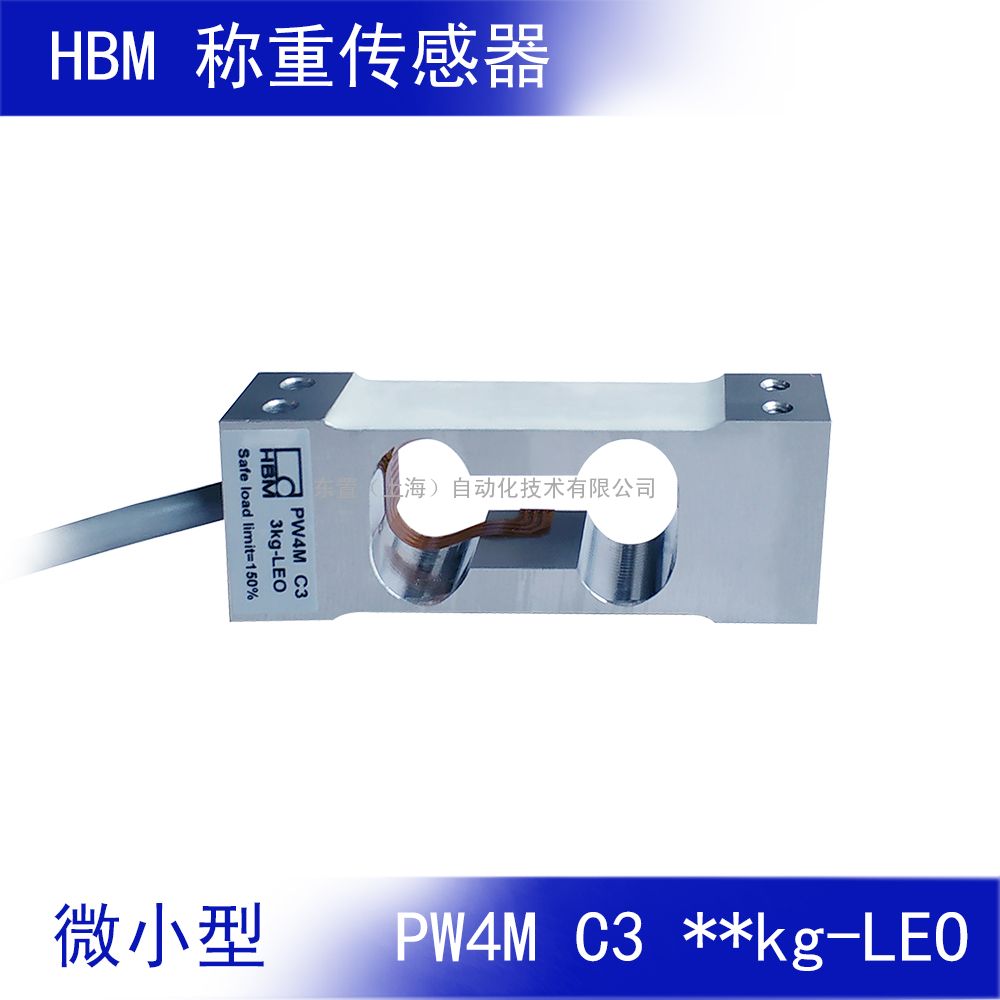

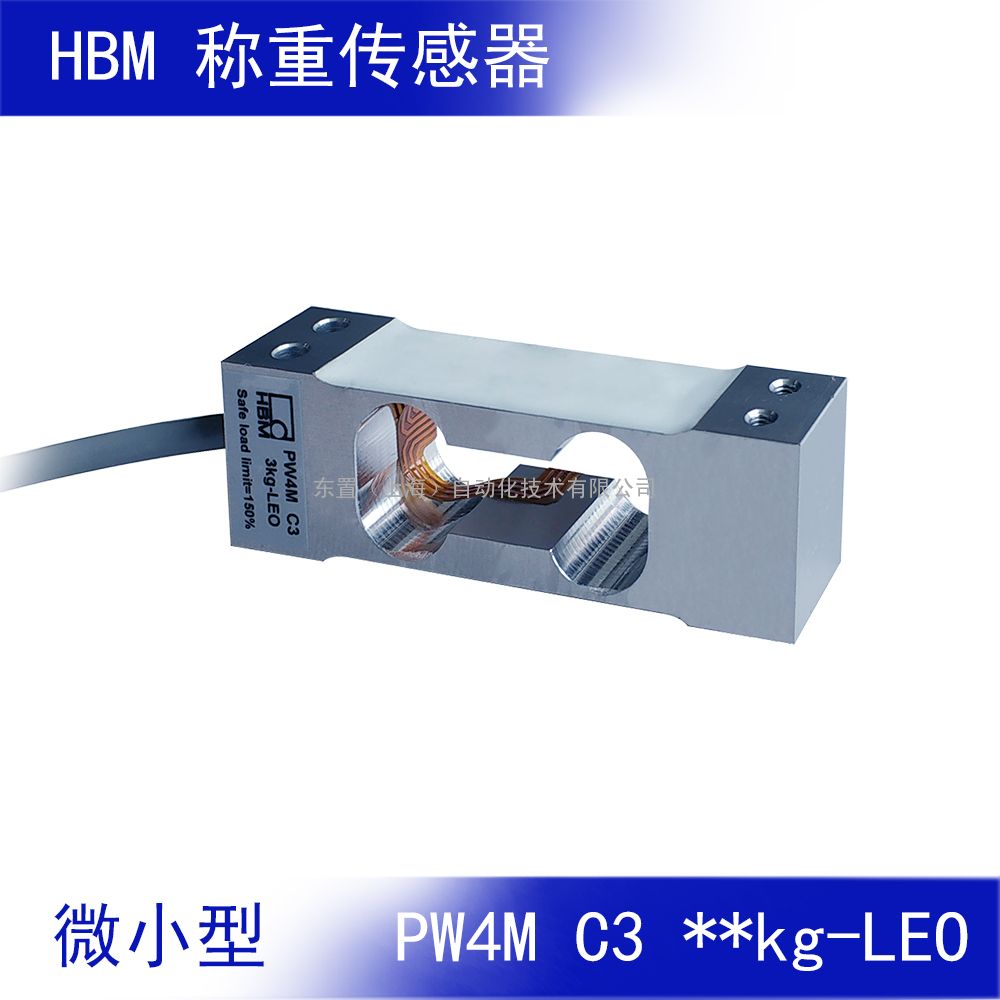

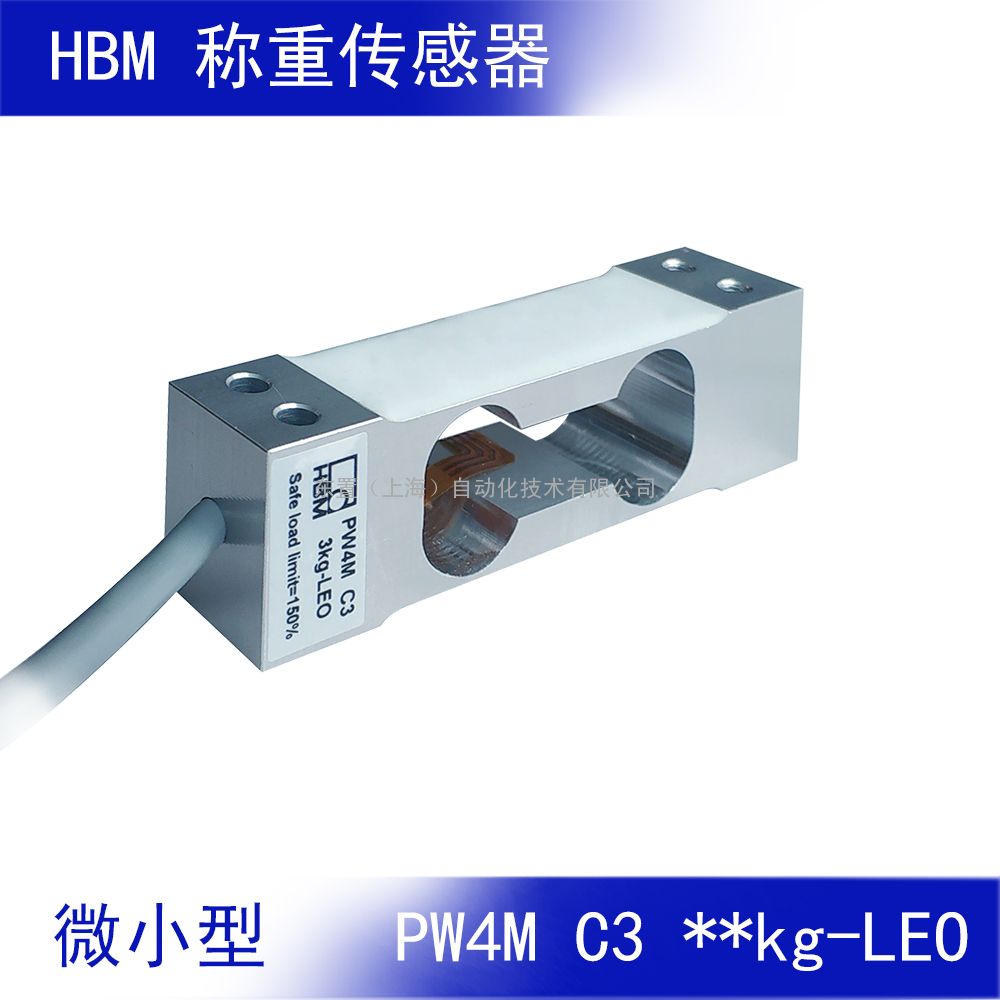

PW4M 单点称重传感器: 量程0.3-3 kg

微型铝制 PW4M 单点称重传感器量程*高到3kg，精度等级为C3。其基于久经验证的应变技术，因此具有极高精度。其可提供多种量程，并带有测试证书和 OIML R60 认证证书。PW4M是小包装灌装，分选和配料的理想选择。如用于制药，化妆品及食品和饮料工业。其可提供极高精度的测量结果，并具有极高的性价比。

精度等级: C3 （按照 OIML R60 标准）
*小分度值: 0.05 g
额定量程: 0,3 kg 到 3 kg

高精度

精度等级 C3 ，*高达 3,000 分度
零点温度系数仅0.0140%/10K,对应*小检定分度Y = 10,000
偏心负载补偿

优异的保护

IP65 保护等级
带屏蔽连接插头
电磁兼容性CE认证
温度补偿
额定温度范围-10到 +40℃

产品型号（Type）	单位	PW4MC3...
订货型号		1-PW4C3/300G-1	1-PW4C3/500G-1	1-PW4C3/2KG-1	1-PW4C3/3KG-1
精度等级 Accuracy class 1)		C3
*大分度数 Maximum number of load cell intervals (nLC)		3000
*大量程 Maximum capacity (Emax)	g/kg	300g	500g	2kg	3kg
*小检定分度值 Minimum LC verification interval (vmin), (Accuracy class C3)	g	0.05	0.1	0.2	0.5
温度对零点影响 Temperature effect on zero balance (TK0), (Accuracy class C3)	%of.Cn/10 K	±0.0233	±0.0280	±0.0140	±0.0233
*大秤台尺寸 Max. platform size	mm	200*200
灵敏度 Sensitivity (Cn)	mV/V	1.0 ±0.1		2.0±0.2
零点输出 Zero signal		0±0.1
温度对灵敏度影响 Temperature effect on sensitivity (TKC) 2) in the temperature range +20...+40℃ [+68...+104℉] −10...+20℃ [+14...+68℉]	% of Cn /10K	±0.0175 ±0.0117
滞后误差	% of Cn	±0.0150
线性误差		±0.0150
蠕变恢复		±0.0245
四角角差 Off-center load error 3)		±0.0233
输入电阻 Input resistance (RLC)	Ω	380 ±38
输出电阻 Output resistance (R0)		380 ±38
建议激励电压	V	5
额定激励电压 Nom. range of excitation voltage (BU)		1 ...8
绝缘电阻 Isolation resistance (Ris) at 100 VDC	GΩ	＞2
环境温度补偿范围 Nominal (rated) range of ambient tempe- rature (BT)	℃ [℉]	−10 ... +40 [+14 ... +104]
工作温度 Operating temperature range (Btu)		−10 ... +50 [+14 ... +122]
存储温度 Storage temperature range (Btl)		−25 ... +70 [−13 ... +158]
极限负载*)	%of Emax mm	150
额定负载 at max.eccentricity		100
侧向负载	%of Emax	200
破坏负载Breaking load (Ed)		＞300
*大载荷下形变量 Nominal (rated) displacement at Emax(snom), approx.	mm	＜0.4
重量 Weight (G), approx.	kg	0.07
防护等级 Degree of protection acc. to EN 60 529 (IEC 529)		IP65
材料: 传感器电缆密封管电缆屏蔽		铝橡胶聚氯乙烯 PVC

1)According to OIMLR60 with PLC = 0.7按照OIML R60

2)The values for linearity deviation (dlin), relative reversibilityerror (dhy) and temperature effect on sensitivity (TKC) are recommended values. The sum of these values remain within the cumulated 2）error limit acc. to OIML R60.非线性误差，滞后误差和温度对灵敏度影响的数据是平均值这些值的总和达到OIML R60

3)Nach OIML R76

东置（上海）自动化技术有限公司从事称重产品的销售，技术支持，售后服务。

主要经营产品称重传感器，工业称重模块，传感器接线盒，称重仪表，控制仪表，称重变送器等工业称重产品及其相关配件，冶金，化工等行业中用到的高温，防爆产品。电子秤类包括精密天平，实验室分析天平，电子案秤，台秤，平台秤，叉车秤，汽车衡，吊钩秤等称重产品。

品牌：	HBM
加工定制：	否
型号：	PW4MC3
制作工艺：	集成
输出信号：	模拟型
材料：	金属
材料物理性质：	半导体
防护等级：	IP65
