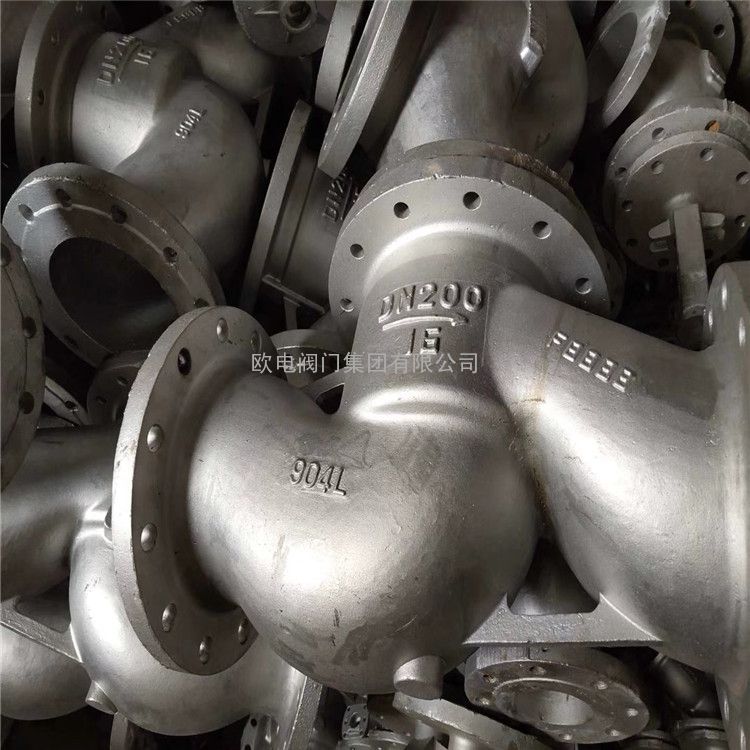

904L截止阀是采用904L不锈钢材料生产的截止阀，904L截止阀可以采用904L美标截止阀、904L国标截止阀、904L化工部截止阀等标准，那么904l不锈钢化学成分是什么呢?904l是什么材质呢：904L的化学成分是：C≤0.03，Si≤1.00 ，Mn≤2.00，P≤0.035，S≤0.03，Ni:23.0-25.0，Cr:18.0-20.0，Mo:3.0-4.0，Cu:4.0-5.0。
904l是什么材料?904L各国标准牌号有UNS N08904、DIN1.4539、ASTM A240(全新标准将其归为不锈钢系列,原有标准ASME SB-625将其归为镍基合金系列)、SUS890L。
904L截止阀在所有各种磷酸中，904L抗腐蚀性优于普通的不锈钢。在强氧化性的硝酸中，904L与不含钼的高合金化的钢种相比，抗腐蚀性能较低。在盐酸中，904L的使用仅限于较低的浓度1-2%。在这个浓度范围。904L截止阀的抗腐蚀性能好于常规不锈钢。由于904L碳含量是很低的（*大0.020%），因此在一般热处理和焊接的情况下，不会有碳化物析出。这样消除了一般热处理和焊接后出现在的晶间腐蚀的危险。较高的铬镍钼含量，并且添加了铜元素，因此904L即使在还原性环境中，如硫酸和甲酸中也可以被钝化。高的镍含量使其在活性状态下也有较低的腐蚀速度。
904L截止阀在0~98%的浓度范围内纯硫酸中，904L的使用温度可高达40摄氏度。在0~85%浓度范围内的纯磷酸中，其抗腐蚀性能是非常好的。904L截止阀的高镍含量，降低了在麻坑和缝隙处的腐蚀速度。普通的奥氏体不锈钢在温度高于 60摄氏度时，在一个富氯化物的环境中对应力腐蚀可能是敏感的，通过提高不锈钢的镍含量，可以降低这种敏化性。由于高的镍含量，904L截止阀在氯化物溶液，浓缩的氢氧化物溶液和富硫化氢的环境中，具有很高的抗应力腐蚀破裂能力。在湿法工艺生产的工业磷酸中，杂质对抗腐蚀性能有很强的影响。
 904L钢具有很高的抗点腐蚀能力。在氯化物溶液中其抗缝隙腐蚀能力也是很好的。

904L截止阀压力试验MPa：

公称压力	1.6	2.5	4.0	6.4	10.0	16.0
强度试验	2.4	3.8	6.0	9.6	15.0	24.0
水密封试验	1.8	2.8	4.4	7.4	11.0	18.0
上密封试验	1.8	2.8	4.4	7.04	11.0	18.0
气密封试验	0.4-0.7

904L截止阀PNl．6MPa规格主要尺寸：

1.6MPa	DN	L	D	D1	D2	b	n-Φd	H	D0
904L材质 凸面法兰 RF J41H J41Y J41W J41F	10	130	90	60	40	14	4-Φ14	198	120
	15	130	95	65	45	14	4-Φ14	218	120
	20	150	105	75	55	14	4-Φ14	258	140
	25	160	115	85	65	14	4-Φ14	275	140
	32	180	135	100	78	16	4-Φ18	280	160
	40	200	145	110	85	16	4-Φ18	330	180
	50	230	160	125	100	16	4-Φ18	350	200
	65	290	180	145	120	18	4-Φ18	370	280
	80	310	195	160	135	20	8-Φ18	400	280
	100	350	215	180	155	20	8-Φ18	415	320
	125	400	245	210	185	22	8-Φ18	460	360
	150	480	280	240	210	24	8-Φ23	510	450
	200	600	335	295	265	26	12-Φ23	710	500
	250	650	405	335	320	30	12-Φ25	786	550
	300	750	460	410	375	30	12-Φ25	925	600
