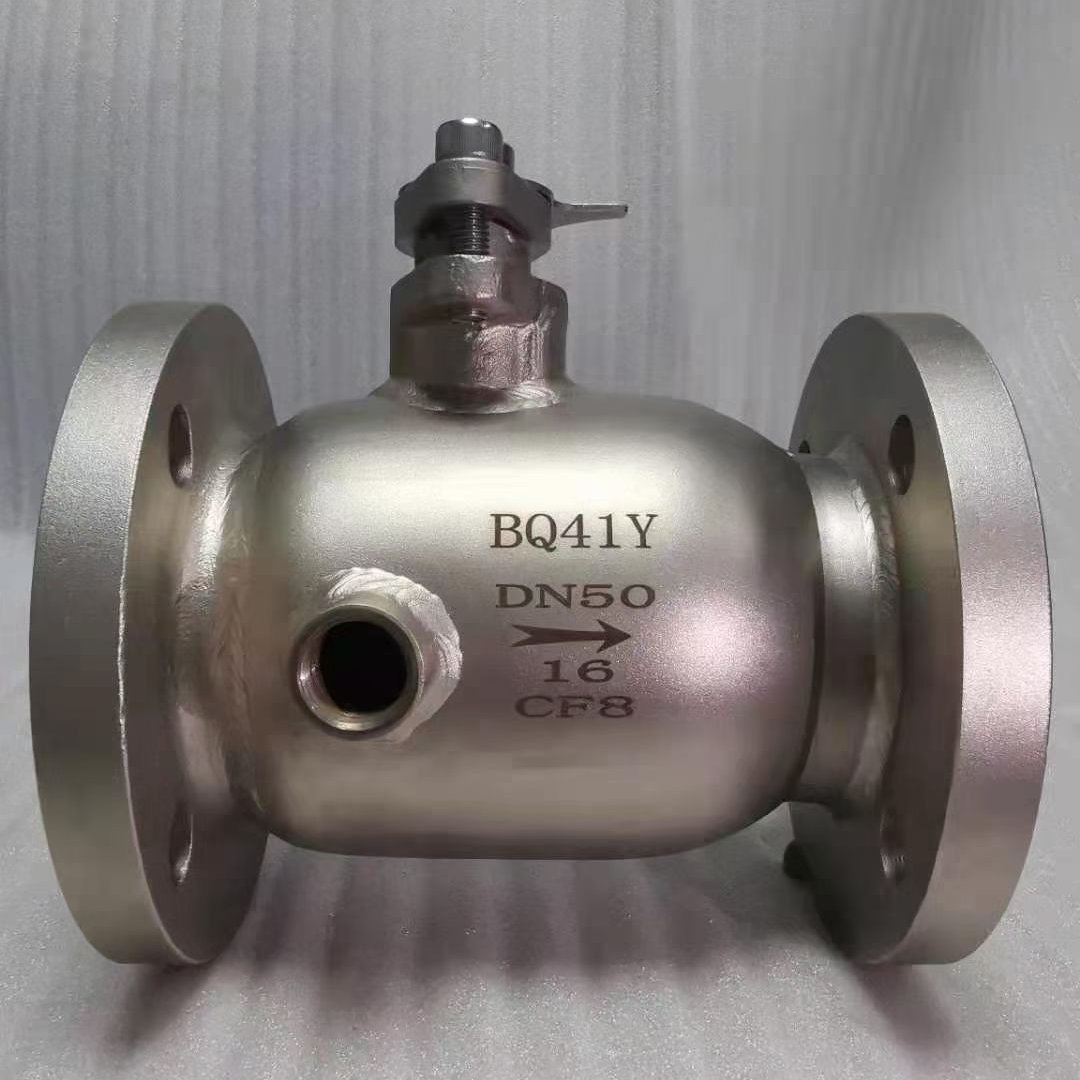

半夹套浮动球球阀是在法兰球阀的阀体上另外焊装一层金属夹套，与全夹套浮动球阀不同的是，半夹套浮动球阀的法兰无需变径，通过预留螺栓螺母穿过的空间，对阀体进行加焊金属夹套，这种方式加工成的保温夹套，相比全保温夹套来说，空间较小，成本更低。半夹套浮动球球阀具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管 路中介质热量损失，通过对金属夹套内注入蒸汽、导热油、冷却水、冷气等，使阀体的介质在常温、升温、降温等条件下，起到保温或保冷的作用以达到并维持介质所需的温度，使用在常温下会凝固的蒸汽或其它高粘度、保温、保冷介质。常见工业领域管网中有石油、化工、冶金、制药、食品等系统中，防止介质降温结晶，凝固等现象的出现，导致介质粘连在阀体内部或凝结在阀体底部，从而确保阀内介质能够正常工作。
半夹套浮动球球阀结构长度

公称通径DN/mm	尺寸/mm
	L	D	D1	D2	b	Z-фd
20	140	105	75	55	16	4-14
25	150	115	85	65	16	4-14
32	165	135	100	78	16	4-18
40	180	145	110	85	16	4-18
50	200	160	125	100	18	4-18
65	220	180	145	120	18	4-18
80	250	195	160	135	20	8-18
100	280	215	180	155	20	8-18
125	320	245	210	185	22	8-18
150	360	280	240	210	24	8-23
200	400	335	295	265	26	12-23

产品特点：
1、夹套焊装在阀门的两法兰之间，在球阀阀体的侧面、底部设有夹套的连接口
2、结构长度、法兰规格、阀门通径和常规同规格球阀保持一致，方便用户单位降低采购成本
3、夹套中可以自由通过热的保温介质或蒸汽，保证粘稠介质可以顺畅通过阀门
4、产品标准化，阀门配件存在可互换性，降低维护使用成本
4、介质的流动方向双向流动不受影响，无需降低压力
5、应用范围广，扭矩小，启闭省力结构简单，易于后期维护或更换
设计标准：
设计与制造按GB/T 12237
结构长度按GB/T 12221
法兰连接尺寸按JB/T 79 HG/T 20592
检验按JB/T 9092 GB/T 26640
