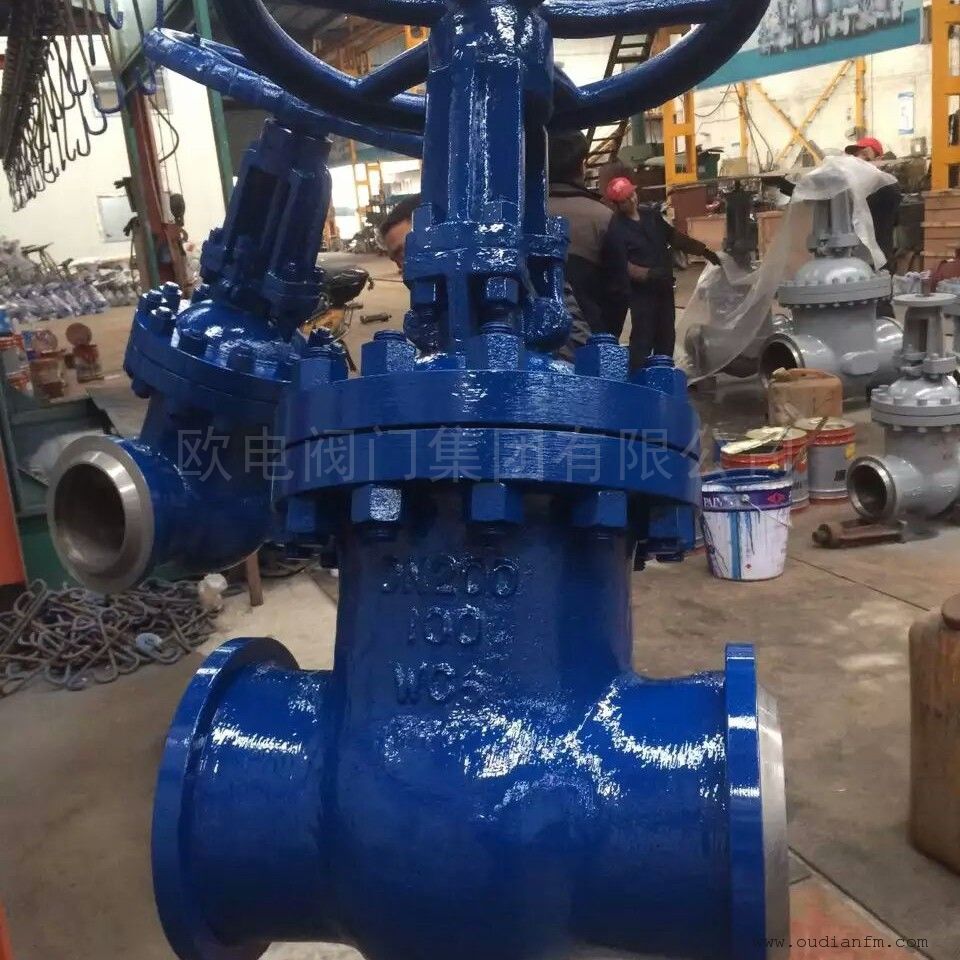

WC6美标闸阀的设计结构紧凑、通道流畅，结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式。在管道系统中常处于全开或者全关的状态，用于截断或接通管路中的介质，是一类非常常用的管道截断阀。
WC6美标闸阀的密封面采用本体不锈钢或者堆焊硬质合金，耐介质冲刷磨损，耐介质腐蚀使用寿命长。在驱动方面除手动通过手轮开启外，也可以选配气动执行器，电动执行器，伞齿轮传动等启闭方式，启闭过程省时省力。阀门的填料采用柔性石墨填料，密封可靠不易撕裂，操作简单便利，阀杆调质及表面氮化处理，使其具有良好的抗摩擦，抗腐蚀性能，不易发生顶弯断裂，满足各类不同的使用工况。阀体及闸板等零部件均通过精密铸造生产，外观精美，阀体表面无可见砂眼，疏松，裂纹等。
WC6美标闸阀结构长度

Dimensions
Class 150
Size	inch	2	21/2	3	4	5	6	8	10	12	14	16	18	20	24
L-RF	mm	178	191	203	229	254	267	292	330	356	381	406	432	457	508
L1-BW	mm	216	241	283	305	381	403	419	457	502	572	610	660	711	813
L2-RTJ	mm	191	203	216	241	267	279	305	343	368	394	419	445	470	521
H	mm	425	435	535	600	705	800	1010	1250	1385	1575	1825	1950	2080	2425
K	mm	200	200	250	250	280	300	350	450	500	350*	350*	350*	400*	400*

WC6美标闸阀设计标准
结构形式    BB-BG-OS & Y
设计标准    API600、API6D
结构长度    ASME B16.10
连接法兰    ASME B16.5
试验和检验  API598、API6D
