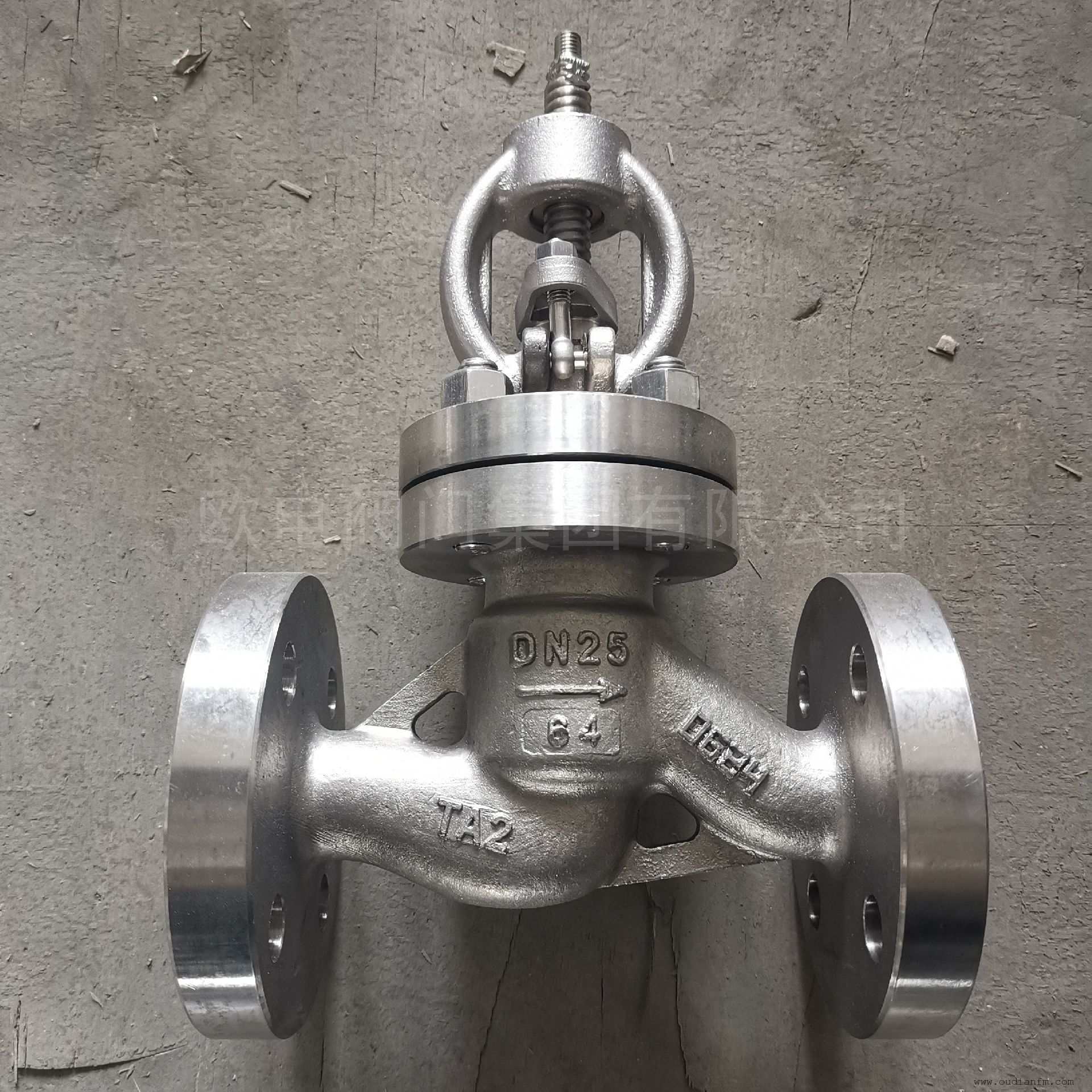

钼二钛截止阀

￥100.00

浙江温州永嘉县

欧电阀门集团有限公司

16年

指数：345

工商已认证

店铺推荐

图文详情
产品参数

钼二钛截止阀主要起到切断管路介质的作用。与闸阀相比，调节性能较好，开启高度小，关闭时间短，制造与维修方便，密封面不易磨损、擦伤，密封性能较好、使用寿命长；钼二钛截止阀的阀体结构设计比较曲折，因此流阻大，能量消耗大；适用于蒸汽、油品等介质，不宜用于黏度较大、带颗粒、易结焦、易沉淀的介质。中、高压截止阀，大口径截止阀可采用平衡式结构，截止阀的延伸产品-节流阀，通过改变流道截面控制介质的压力和流量，除启闭件采用流线圆锥型，其他大部分均与截止阀相同。[

0Cr18Ni12Mo2Ti钼二钛截止阀材质标准：GB/T 1220-1992

●特性及适用范围：

0Cr18Ni12Mo2Ti(316Ti)不锈钢钼二钛截止阀用于抵抗硫酸、磷酸、蚁酸、醋酸的设备，有良好耐晶间腐蚀性。

0Cr18Ni12Mo2Ti不锈钢钼二钛截止阀化学成份：

碳 C ：≤0.08

硅 Si：≤1.00

锰 Mn：≤2.00

硫 S ：≤0.030

磷 P ：≤0.035

铬 Cr：16.00～19.00

镍 Ni：11.00～14.00

钛 Ti：5×C%-0.70

钼 Mo：1.80～2.50

钼二钛不锈钢截止阀应用规范:

1、设计制造按GB12235-89

2、结构长度按GB12221-89

3、法兰尺寸按JB/G79-94

4、阀门检查和试验按GB13927

钼二钛截止阀力学性能：

抗拉强度 σb (MPa)：≥530

条件屈服强度 σ0.2 (MPa)：≥205

伸长率 δ5 (%)：≥40

断面收缩率 ψ (%)：≥55

硬度：≤187HB;≤90HRB;≤200HV

钼二钛截止阀热处理规范及金相组织：

热处理规范：固溶1000～1100℃快冷。

金相组织：组织特征为奥氏体型。

钼二钛截止阀优点：

　　1.结构简单，制造和维修比较方便。

　　2.工作行程小，启闭时间短。

　　3.密封性好，密封面间磨擦力小，寿命较长。

　　截止阀使用优点：　

　　1、双重的密封设计(波纹管+填料)若波纹管失效，阀杆填料也会避免泄漏，并符合国际密封标准。　

　　2、安全环保，没有流体流失，降低能源损失，提高工厂设备安全。　

　　3、使用寿命长，减少维修次数，降低经营成本。　

　　4、坚固耐用的波纹管密封设计，保证阀杆的零泄漏，提供无需维护的条件。

钼二钛截止阀性能规范

型号	公称压力	试验压力			工作温度(℃)	适用介质
型号	公称压力	强度(水)(Mpa)	密封(水)空气(Mpa)	低压密封空气(Mpa)	工作温度(℃)	适用介质
J41W-16P(R)	1.6	2.4	1.8	0.6	≤200	NITRIC ACID
J41W-25P(R)	2.5	3.8	2.8	0.6	≤200	硝酸类
						ACETIC ACID
						醋酸类
						NITRIV ACID
						硝酸类
J41W-40P(R)	4.0	6.0	4.4	0.6	≤200	ACETIC ACID
J41W-64P(R)	6.4	9.6	7.0	0.6	≤200	醋酸类

1.6MPa主要连接尺寸及重量

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	130	150	160	180	200	230	290	310	350	400	480	600	650	750	850	950
H	mm	200	243	253	280	312	321	325	355	415	460	510	700	975	1115	1250	1380
W	mm	120	140	160	160	200	200	240	240	280	320	360	560	600	700	800	900
重量	kg	5	6.5	7	13.5	16	32	45	60	80	107	134	268	449	663	750	1170

2.5MPa主要连接尺寸及重量

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	130	150	160	180	200	230	290	310	350	400	480	600	650	750	850	950
H	mm	200	243	253	280	312	321	325	355	415	460	510	700	975	1115	1250	1380
W	mm	120	140	160	160	200	200	240	240	280	320	360	560	600	700	800	900
重量	kg	5	6.5	7	13.5	16	32	45	60	80	107	134	268	449	663	750	1170

4.0MPa主要连接尺寸及重量

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	130	150	160	180	200	230	290	310	350	400	480	600	650	750	850	950
H	mm	200	243	253	280	312	321	325	355	415	460	510	700	975	1115	1250	1380
W	mm	120	140	160	160	200	200	240	240	280	320	360	560	600	700	800	900
重量	kg	5	6.5	7	13.5	16	32	45	60	80	107	134	268	491	705	850	1234

6.4MPa主要连接尺寸及重量

尺寸	DN	15	20	25	40	50	65	80	100	125	150
L	mm	170	190	210	230	260	300	340	380	430	550
H	mm	195	228	250	325	360	410	450	485	537	646
W	mm	140	160	180	200	240	280	320	360	400	450
重量	kg	10	13	15	19	25	35	48	56	125	157
