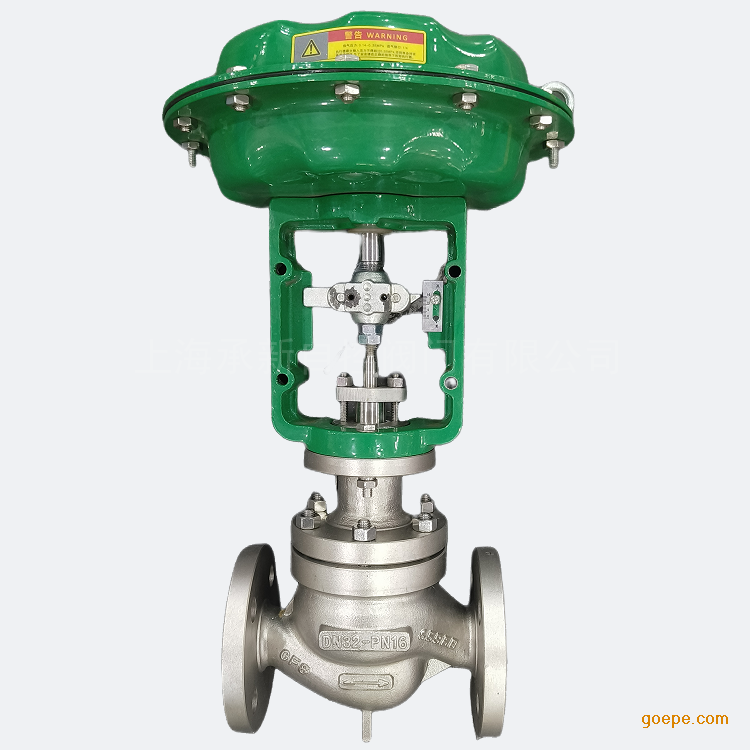

ZJHP-16KDN32气动薄膜调节阀 单座调节阀
ZJHP-16KDN32气动薄膜调节阀 单座调节阀
产品简述：
HCB气动平衡笼式调节阀是一种压力平衡式的调节阀。阀体结构紧凑，流体通道呈S型，还设有一个改善套筒周围流体平衡流动的导流翼，使其压降损失，流量，可调范围广，流量特性精度高，符合IEC60534-2-1-2011标准。调节阀动态稳定性好，噪音低，空化腐蚀。调节阀泄漏量符ANSI FCI 70-2-2006标准。气动平衡笼式调节阀配用多弹簧薄膜或气缸执行机构，其结构紧凑，输出力。 HCB型调节阀适用于控制各种高温、低温的高压流体。
产品符合GB/T4213-2008标准。
产品应用：
压力平衡笼式调节阀阀内件采用套筒导向的先导式阀芯，它主要利用流体的压力实现阀芯快速动作，操作力。调节阀流量特性曲线精度高，符合IEC60534-2标准。压力平衡笼式调节阀动态稳定性好、噪音低、防空化，适宜控制各种温度的高压差流体。配用多弹簧薄膜执行机构或电动执行机构，其结构紧凑，输出力。
产品技术参数：
| 阀体型式 | 直通单座铸造球型阀 | |
| 公称通径 | 32、40、50、65、80、100、125、150、200、250、300、350mm | |
| 公称压力 | ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa | |
| 连接型式 | 密封面型式 | FF、RF、RJ、LG、MFM |
| 法兰标准 | JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 | |
| 焊接标准 | 嵌接焊SW(40~50mm) 对接焊BW(65~350mm) | |
| 材料 | 铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)钛等 | |
| 上阀盖 | 常温型 | -17～+230℃ |
| 伸长I型 | -45～-17℃、 +230～+566℃ | |
| 伸长Ⅱ型 | -100～-45℃ | |
| 伸长ⅢI型 | -196～-100℃ | |
| 压盖型式 | 螺栓压紧式 | |
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料 | |
| 阀芯形式 | 压力平衡式阀芯 | |
| 流量特性 | 等百分比特性、线性特性 | |
| 材料 | 不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等 | |
| 阀芯形式 | 压力平衡式阀芯 | |
| 流量特性 | 等百分比特性、线性特性 | |
| 材料 | 不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等 | |
| 型号： | ZJHP-16K DN32 |
| 加工定制： | 否 |
| 材质： | 碳钢 |
| 连接形式： | 法兰 |
| 公称通径： | 32 mm |
| 适用介质： | 水;蒸汽;油品 |
| 压力环境： | 常压 |
| 工作温度： | 常温 |
