气动二段式切断蝶阀的简介

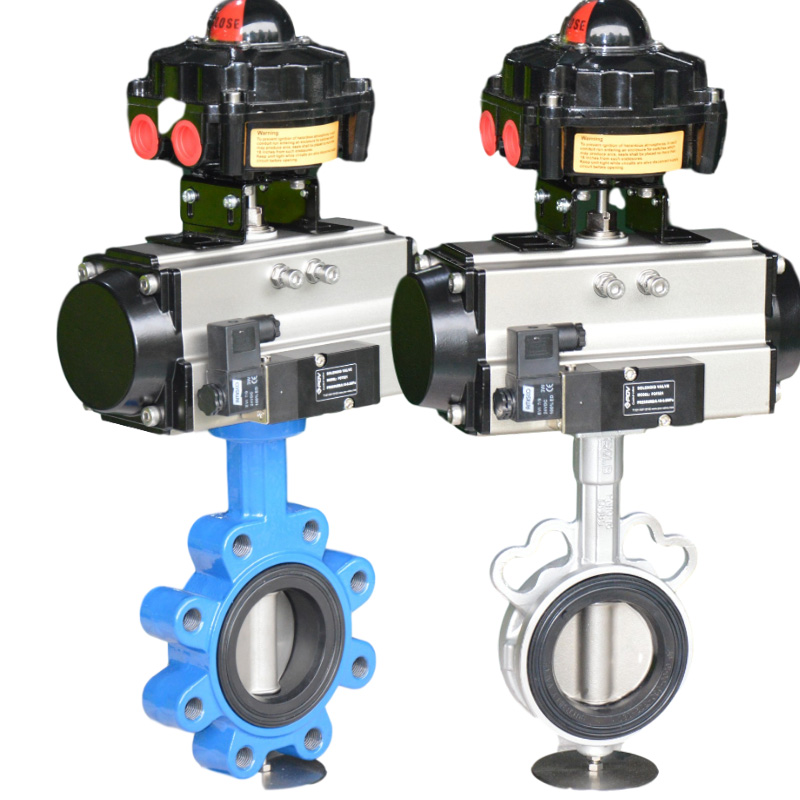

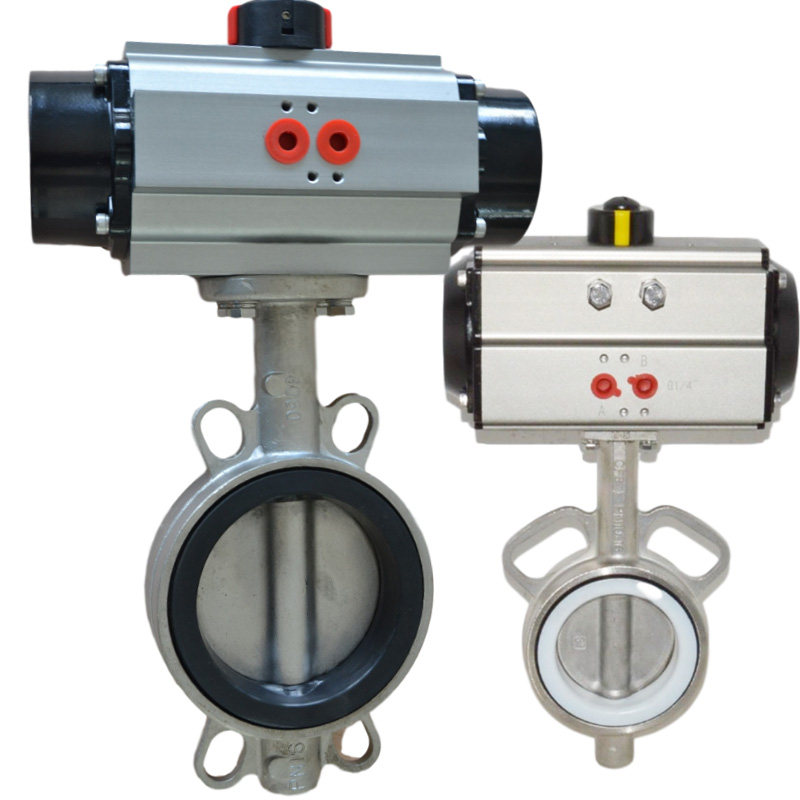

气动二段式切断蝶阀用于自动定量罐装系统中精确控制流量。主要由蝶阀，三段式气动执行器，二个电磁阀，限位开关组成，通过对电磁阀的不同供电方式，实现了阀门的全开、半开、关闭等功能，是定量装车，罐装系统中重要设备
气动二段式切断蝶阀标准技术参数
气动二段式切断蝶阀阀  体
公称通径：DN40-DN1000
阀体材质：球墨铸铁、304、316
连接方式：对夹式、法兰式、凸耳对夹式
压力等级：PN1.0MPa、PN1.6MPa
结构形式：中线结构
气动二段式切断蝶阀阀内组件
阀座密封：EPDM：-30℃～120℃
NBR ：-30℃～80℃
PTFE：-30℃～140℃
VITON：-30℃～150℃
阀板材质：球墨铸铁镀镍、尼龙涂层、铝青铜、304、316
316L、1.4529、2507
阀杆材质：不锈钢410、304
适用介质：水、液体、气体、油类、粉体、蒸汽、酸碱腐蚀性介质。
气动二段式切断蝶阀设计制造标准
设计制造：GB/T12238-2008
连接标准：JB/T 79.1-1994
结构长度：GB/T12221-2005
压力试验：GB/T13927-2008
气动执行器
双作用：三段式气动执行器有：0°-45°-90°（订货请确定中间值）
单作用：气源故障时关、气源故障时开；0°-45°-90°（订货请确定中间值）
