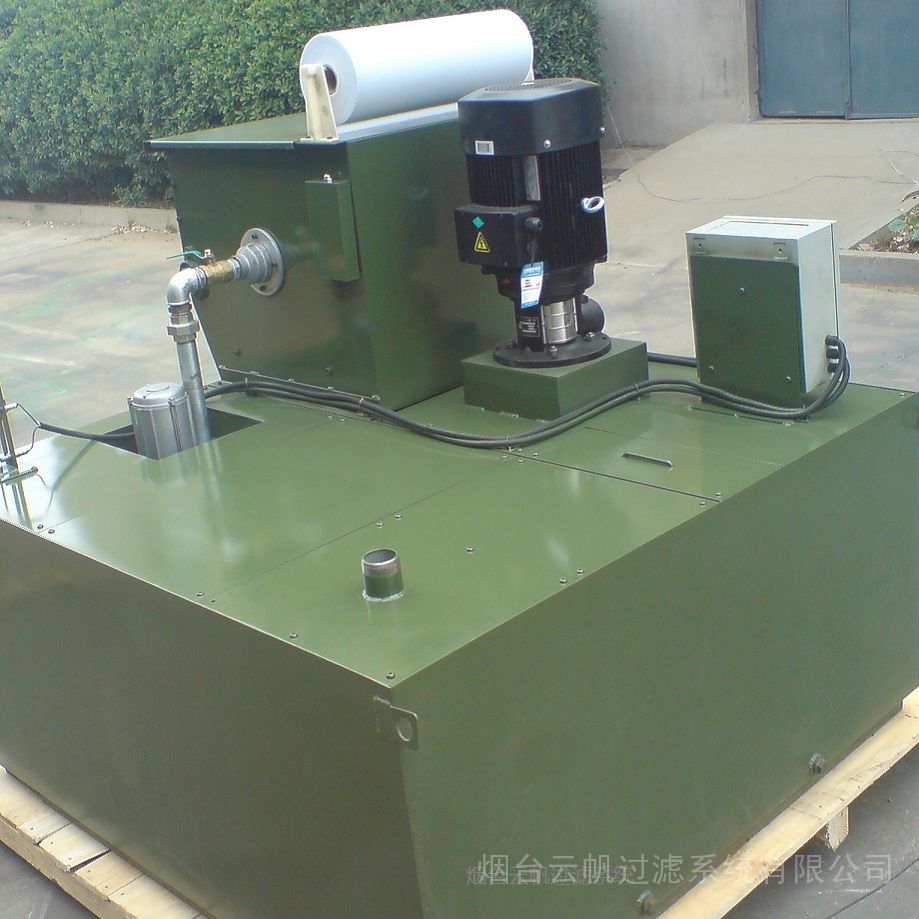

用于喷吸钻的冷却过滤分离系统使用于喷吸钻刀具，系统组成包括高压水泵，液箱，滚筒过滤机，输送管路，压力表，液位报警器等。其中高压泵输出压力约2.5兆帕，额定流量约120升每分，液箱容积1.5立方，滚筒过滤机精度20微米。工作流程为含杂质液体先流入脏液箱，经滤网过滤后，由提升泵打入滚筒过滤机，过滤后液体流入净液箱，由高压泵打入喷吸钻工作

枪钻切削液的过滤精度与钻头的耐用度,内孔的 表面粗糙度,尺寸精度,减少油泵和阀的磨损有很大关 系,所以要求过滤精度较高.据资料介绍:当切削液过滤精度为20u m时,刀具刃磨一次可以钻14个孔,若 在其它工况不变的情况下,过滤精度达到10 u m时, 刃磨1次可钻54个孔.还有资料介绍,表面粗糙度值每减少1时,油中杂质尺寸就应减少10 um.换句 话说,过滤精度的严格性应为表面粗糙度值的10倍.
一般切削液要经过粗滤,半精滤,精滤等程序.精过滤 一般采用纸质或布质过滤,一般过滤精度控制在40 um以内,就能够满足一般性枪钻加工.若枪钻H7精 度的孔时,过滤精度应达到5～10 um,方可避免破坏 高速极压油膜.但是其过滤装置和使用的成本会急剧 上升,实际中要综合考虑一个合适的范围.
