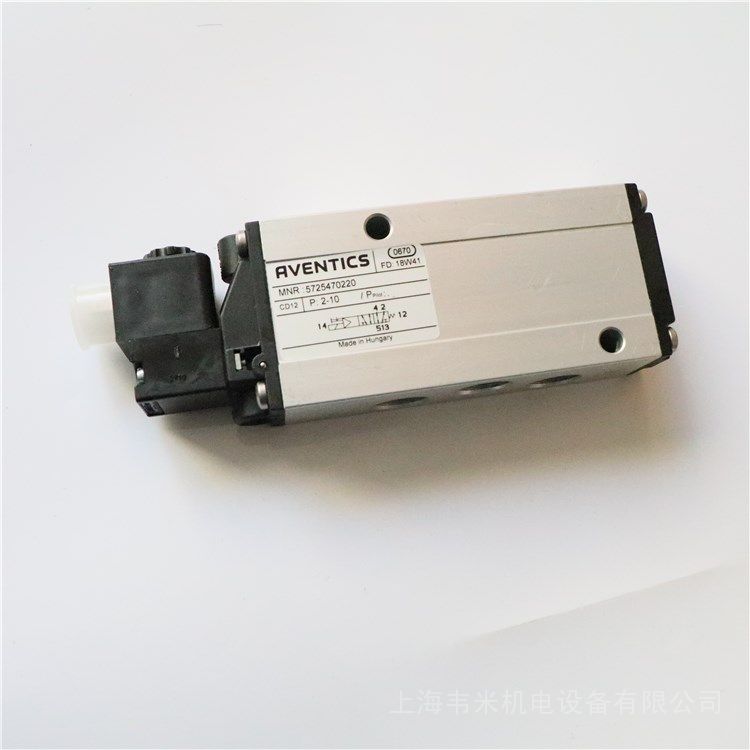

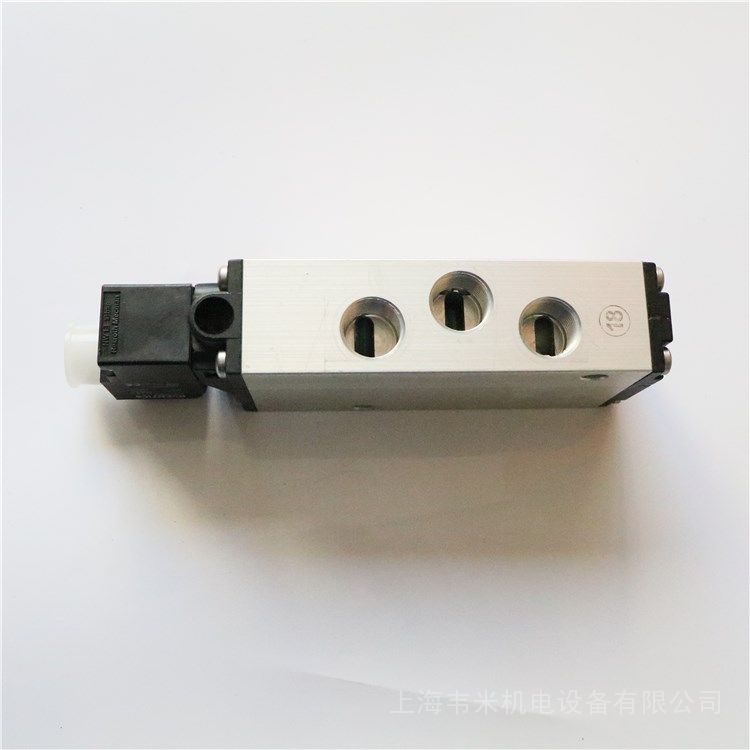

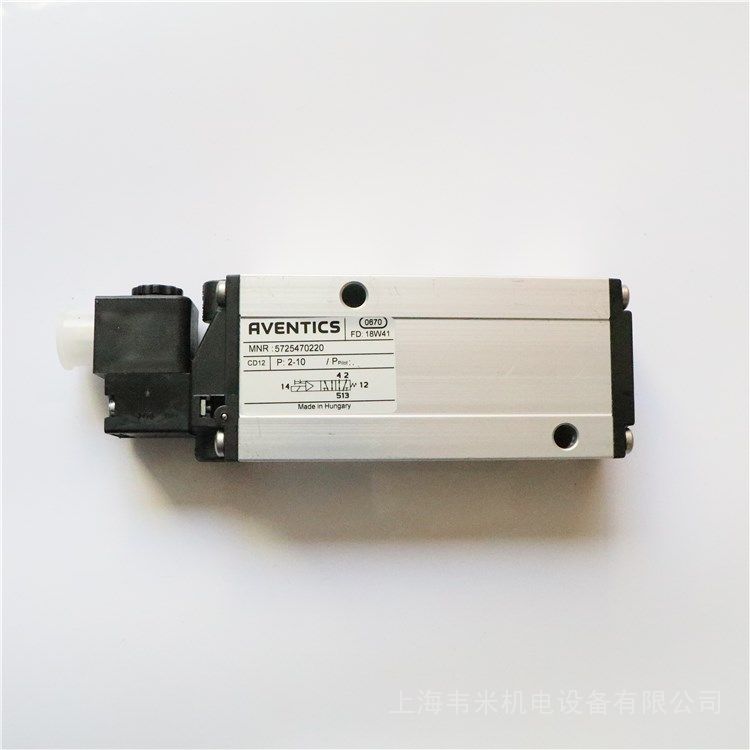

安沃驰电磁阀5725470220，德国AVENTICS电磁阀，上海韦米机电设备有限公司主营销售产品，原厂原装，质量保障，热诚欢迎新老客户咨询购买！

安沃驰AVENTICS二位五通换向阀, 系列 CD12-5725470220
预控阀的宽度 : 30 mm
管式连接
压缩空气 接口 出口 : G 1/2
电气连接 : 多芯插头, EN 175301-803, A型, 3-針
手动控制装置 : 锁定式, 按钮式
单线圈
带弹簧复位
先导 : 内部
操作元件 单线圈
复位型 带弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 铝材,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶,聚氨酯
防护等级 IP65
芯数 3-針
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 4100 l/min
压缩空气 接口 人口 G 1/2
压缩空气 接口 出口 G 1/2
工作电压DC 24 V
操作 电子
结构特点  滑阀，正重叠
操作  电子
密封原理  软密封
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 1 mg/m3
额定流量Qn  4100 l/min
压缩空气连接  符合 ISO 228-1 标准
先导排气  带定向先导排气口的
反向极性保护  反极性保护
暂载率  100 %
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
*提示：基础阀门的大工作压力为 16 bar。与标准 CNOMO 先导相结合时大工作压力为 10 bar。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。



安沃驰AVENTICS三位五通换向阀, 系列 CD12-5725650220
操作元件 双线圈
复位型 带弹簧复位
换向原理 5/3
结构特点 滑阀，正重叠
外壳 铝材,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶,聚氨酯
标准化电路接口 EN 175301-803:2006
防护等级 IP65
芯数 3-針
接口尺寸 EN 175301-803, A型
类型 多芯插头
Qn 1-2 3800 l/min
Qn 2-3 3800 l/min
额定流量Qn 3800 l/min
压缩空气 接口 人口 G 1/2
压缩空气 接口 出口 G 1/2
工作电压DC 24 V
操作 电子
结构特点  滑阀，正重叠
操作  电子
密封原理  软密封
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 1 mg/m3
压缩空气连接  符合 ISO 228-1 标准
先导排气  带定向先导排气口的
标准化电路接口  EN 175301-803:2006
反向极性保护  反极性保护
暂载率  100 %
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
*提示：基础阀门的大工作压力为 16 bar。与标准 CNOMO 先导相结合时大工作压力为 10 bar。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS二位五通换向阀, 系列 740-5727400220
5/2
Qn = 700 l/min
管式连接
压缩空气 接口 出口 :  8x1
电气连接 : 多芯插头, EN 175301-803, A型
- 25 °C 耐低温
可以组装成块
手动控制装置 : 按钮式, 锁定式
带空气弹簧复位
先导 : 内部
复位型 带空气弹簧复位
换向原理 5/2
结构特点 膜片式中心阀
外壳 聚酰胺,聚甲醛
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
防护等级 IP65
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 700 l/min
压缩空气 接口 人口  8x1
压缩空气 接口 出口  8x1
工作电压DC 24 V
操作 电子
抗温性 - 25 °C 耐低温
结构特点  膜片式中心阀
操作  电子
先导  内部
密封原理  软密封
组合原理（闭锁原理）  单重底板原理 盘式原理
ATEX 类型 G  II 3G3D EEX nA IIB T4 IP65 T125 °C X
工作压力范围  1,5 ... 10 bar
低 / 高环境温度  -25 ... 50 °C
介质温度范围  -25 ... 50 °C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 5 mg/m3
额定流量Qn  See table
标准化电路接口  EN 175301-803:2006
防护等级 带接口  IP65
反向极性保护  反极性保护
暂载率  100 %
接通时间型号  17 ms
关闭时间型号  24 ms
在多线路导线板上的组装  PRS-导线板
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS二位五通换向阀, 系列 740-5727455302
操作元件 单线圈
复位型 带空气弹簧复位
换向原理 5/2
结构特点 膜片式中心阀
外壳 聚酰胺,聚甲醛
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
防护等级 IP65
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 950 l/min
压缩空气 接口 人口  10x1
压缩空气 接口 出口  10x1
操作 电子
抗温性 - 25 °C 耐低温
结构特点  膜片式中心阀
操作  电子
先导  内部
密封原理  软密封
组合原理（闭锁原理）  单重底板原理 盘式原理
ATEX 类型 G  II 3G3D EEX nA IIB T4 IP65 T125 °C X
工作压力范围  1,5 ... 10 bar
低 / 高环境温度  -25 ... 50 °C
介质温度范围  -25 ... 50 °C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 5 mg/m3
标准化电路接口  EN 175301-803:2006
防护等级 带接口  IP65
反向极性保护  反极性保护
暂载率  100 %
接通时间型号  17 ms
关闭时间型号  24 ms
在多线路导线板上的组装  PRS-导线板
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS二位四通换向阀, 系列 840-5728450620
操作元件 单线圈
复位型 带空气弹簧复位
换向原理 4/2
结构特点 膜片式中心阀
外壳 聚甲醛
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803, C型
防护等级 IP65
接口尺寸 EN 175301-803, C型
类型 多芯插头
额定流量Qn 200 l/min
压缩空气 接口 人口 ? 6x1
压缩空气 接口 出口 ? 6
工作电压DC 24 V
操作 电子
结构特点  膜片式中心阀
操作  电子
先导  内部
密封原理  软密封
工作压力范围  1,8 ... 10 bar
低 / 高环境温度  -15 ... 50 °C
介质温度范围  -15 ... 50 °C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 1 mg/m3
额定流量Qn  200 l/min
标准化电路接口  EN 175301-803, C型
防护等级 带接口  IP65
反向极性保护  反极性保护
暂载率  100 %
接通时间型号  12 ms
关闭时间型号  12 ms
在多线路导线板上的组装  PRS-导线板
电压小于 50 V DC 则不带保护触点。
大工作压力取决于环境温度。以下数值适用：:- 15 °C ... 60 °C ： 1.5 bar ... 8 bar 可运行的工作压力。:- 15 °C ... 40 °C ： 1.5 bar ... 10 bar 可运行的工作压力。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS过滤器-调压阀, 系列 AS2-FRE-R412006200
组成部分 过滤器-调压阀
清除冷凝物 半自动，失压开启
二级排放 带二次排气
过滤器气孔直径 5 μm
压力表 带有压力表
锁定式 锁定式
外壳 聚酰胺
气杯 聚碳酸酯
密封件材料 丙烯树胶
 适合ATEX
额定流量Qn 2100 l/min
压缩空气连接 G 1/4
结构特点  一个整体的, 可以组装成块
组成部分  过滤器-调压阀
安装位置  垂直
合格证书  适合ATEX
低 / 高环境温度  -10 ... 50 °C
介质温度范围  -10 ... 50 °C
介质  压缩空气 中性气体
调节器型号  隔膜式调压阀
调整功能  带二次排气
压力输送  单的
过滤器的集水杯容积  28 cm3
滤清器滤芯  可替换
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
适用于在 1、2、21、22 Ex 区内使用
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。
根据ISO 8573-1:2010 标准可达到的大压缩空气等级  6 : 7 : -
安沃驰电磁阀5725470220
德国安沃驰AVENTICS电磁阀订货型号：
5725400220    CD12-5/2XX-AR-024DC-I-M022-M022-EN175301
5725405202    CD12-5/2XX-AR-NONE-I-M022-M022
5725405270    CD12-5/2XX-AR-110AC-I-M022-M022-EN175301
5725405280    CD12-5/2XX-AR-230AC-I-M022-M022-EN175301
5725406502    COVER .
5725450220    CD12-5/2XX-AR-024DC-I-G012-G012-EN175301
5725455202    CD12-5/2XX-AR-NONE-I-G012-G012
5725455270    CD12-5/2XX-AR-110AC-I-G012-G012-EN175301
5725455280    CD12-5/2XX-AR-230AC-I-G012-G012-EN175301
5725455302    CD12-5/2XX-AR-NONE-I-G012-G012
5725470002    SPARE PART KIT CD12
5725470220    CD12-5/2XX-SR-024DC-I-G012-G012-EN175301
5725470920    CD12-5/2SR-G012-024DC-MODI
5725475202    CD12-5/2XX-SR-NONE-I-G012-G012
5725475270    CD12-5/2XX-SR-110AC-I-G012-G012-EN175301
5725475280    CD12-5/2XX-SR-230AC-I-G012-G012-EN175301
5725480220    CD12-5/2XX-SR-024DC-E-G012-G012-EN175301
5725485202    CD12-5/2XX-SR-NONE-E-G012-G012
5725485270    CD12-5/2XX-SR-110AC-E-G012-G012-EN175301
5725485280    CD12-5/2XX-SR-230AC-E-G012-G012-EN175301
5725500220    CD12-5/2XX-DO-024DC-I-M022-M022-EN175301
5725505202    CD12-5/2XX-DO-NONE-I-M022-M022
5725505270    CD12-5/2XX-DO-110AC-I-M022-M022-EN175301
5725505280    CD12-5/2XX-DO-230AC-I-M022-M022-EN175301
5725550220    CD12-5/2XX-DO-024DC-I-G012-G012-EN175301
5725555202    CD12-5/2XX-DO-NONE-I-G012-G012
5725555270    CD12-5/2XX-DO-110AC-I-G012-G012-EN175301
5725555280    CD12-5/2XX-DO-230AC-I-G012-G012-EN175301
5725560220    CD12-5/2XX-DO-024DC-E-G012-G012-EN175301
5725565202    CD12-5/2XX-DO-NONE-E-G012-G012
5725565270    CD12-5/2XX-DO-110AC-E-G012-G012-EN175301
5725565280    CD12-5/2XX-DO-230AC-E-G012-G012-EN175301
5725650220    CD12-5/3CC-SR-024DC-I-G012-G012-EN175301
5725650920    CD12-5/3CC-SR-024DC-I-G012-G012-EN175301
5725655202    CD12-5/3CC-SR-NONE-I-G012-G012
5725655270    CD12-5/3CC-SR-110AC-I-G012-G012-EN175301
5725655280    CD12-5/3CC-SR-230AC-I-G012-G012-EN175301
5725655980    CD12-5/3CC-SR-230AC-I-G012-G012-EN175301
5725680220    CD12-5/3EC-DO-024DC-E-G012-G012-EN175301
5725685202    CD12-5/3EC-DO-NONE-E-G012-G012
5725685270    CD12-5/3EC-DO-110AC-E-G012-G012-EN175301
5725685280    CD12-5/3EC-DO-230AC-E-G012-G012-EN175301
电磁阀分类
电磁阀一般分为直动式电磁阀和先导式电磁阀。
直动式电磁阀:直接利用电磁力推动电磁阀阀芯实现气路之间的通断;
先导式电磁阀:则是在电磁力的作用下先打开先导阀，使气体进入电磁阀阀芯气室，利用气压来推动电磁阀阀芯，实现气路之间的通断。
电磁阀有几个气路就是几通，阀芯有几种位置就是几位，如: 2位3通、2位4通、2位5通、3位5通等;
电磁阀分单电控和双电控，电压分220V、110V、 24V;电磁阀分防爆和不防爆。
按通口数分类
换向阀的切换通口包括入口、出口和排气口。通常根据使用目的选择换向阀的通口数。
按位置数分类
换向阀的切换状态称为“位置”，有几个切换位置就称为几位阀。
1、直动式电磁阀
特点:
结构简单、动作可靠，在零压差或真空下能正常工作,可任意方向安装，但一般适用于通径在25mm以下。
直动式电磁阀分常开、常闭两种:
直动常闭电磁阀，在断电时，电磁阀呈关闭状态，当电磁阀线圈通电后，产生的电磁力使动铁芯与静铁芯吸合，直接开启阀口，介质从进口流向，出口;当线圈断电后，动铁芯在复位弹簧的作用下复位，直接关闭阀口，而切断了介质的流通。常开式则断电时阀门开启，通电时，阀门关闭。
2、先导式电磁阀
特点:
功率消耗低、通径较大，而结构简单、安装方向任意，但只能用于电磁阀两端有一定压差的场合。
电磁阀由先导阀与主阀组成，两者有通道联系着
当电磁线圈通电，动铁芯与静铁芯吸合而导阀孔开放，阀芯背腔的压力通过导阀孔流向出口，此时阀芯背腔的压力低于进口侧的压力，利用压差使得阀芯脱离主阀座，介质从进口流向出口。当线圈断电，动铁芯与静铁芯脱离，关闭了导阀孔，阀芯背腔压力受进口侧压力关闭了导阀孔，阀芯背腔压力受进口侧压力的补充逐渐趋于和进口侧平衡，阀芯因弹簧作用把阀门关闭。先导阀也可配常开式。
电磁线圈的数量
二位五通电磁阀有单电控型和双电控型两种。
安沃驰AVENTICS底板和附件-8985003922
密封件材料    丙烯树胶
底板    聚甲醛
类型    底板740电磁阀,带O形圈
工作压力范围     0 ... 10 bar
低 / 高环境温度     -15 ... 50 °C
介质     压缩空气
重量   0.89kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS过滤器-调压阀, 系列 NL4-FRE-0821300351
组成部分    过滤器-调压阀
清除冷凝物    半自动，失压开启
二级排放    带二次排气
过滤器气孔直径    5 μm
压力表    带有压力表
外壳    压铸锌
气杯    聚碳酸酯
密封件材料    丙烯树胶
适合ATEX
额定流量Qn    6900 l/min
压缩空气连接    G 1/2
结构特点     一个整体的, 可以组装成块
组成部分     过滤器-调压阀
安装位置     垂直
合格证书     适合ATEX
工作压力范围     1.5 ... 16 bar
低 / 高环境温度     -10 ... 60 °C
介质温度范围     -10 ... 60 °C
介质     压缩空气 中性气体
额定流量Qn     6900 l/min
调节器型号     隔膜式调压阀
调整功能     带二次排气
调节范围 小/大     0.5 ... 10 bar
压力输送     单的
过滤器的集水杯容积     50 cm3
滤清器滤芯     可替换
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
适用于在 1、2、21、22 Ex 区内使用.
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。
用密封塞关闭调压阀后部的压力表接口，前部敞开。可根据客户应用另行配备密封塞。请单独订购（参见附件）。
根据ISO 8573-1:2010 标准可达到的大压缩空气等级     6 : 7 : -



安沃驰AVENTICS过滤器, 系列 NL6-FLS-0821303810
组成部分    过滤器
清除冷凝物    全自动，无压打开
过滤器气孔直径    40 μm
外壳    铝材-压铸件
气杯    聚碳酸酯
密封件材料    丙烯树胶
适合ATEX
额定流量Qn    7200 l/min
压缩空气连接    G 1
结构特点     标准过滤器, 可以组装成块
组成部分     过滤器
安装位置     垂直
合格证书     适合ATEX
低 / 高环境温度     -10 ... 60 °C
介质温度范围     -10 ... 60 °C
介质     压缩空气 中性气体
过滤器的集水杯容积     125 cm3
滤清器滤芯     可替换
过滤器气孔直径     40 μm
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为 3 °C 。
适用于在 1、2、21、22 Ex 区内使用.
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
用固定角钢1821336017固定.
由于结构原理，同样适用于液体油或水的分离。
根据ISO 8573-1:2010 标准可达到的大压缩空气等级     7 : 7 : -




AVENTICS二位五通换向阀,系列RA14双控电磁阀0820023502
Qn = 1400 l/min→管式连接→压缩空气 接口 出口: G 1/4→电气连接: 多芯插头, ISO 6952, B 型→可以组装成块→单稳, 双电磁线圈
结构特点 滑阀，零遮盖
密封原理 软密封
隔绝原理
（闭锁原理）
单重底板原理
在多线路导线板上的组装 P-导线板, PRS-导线板
工作压力范围 见下表
环境温度 小/大值 +0°C / +50°C
低/高介质温度 -10°C / +50°C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 mg/m3 - 5 mg/m3
标准化电路接口 ISO 6952
暂载率 100 %
重量 0.46kg
材料:
外壳 聚酰胺
密封 丙烯树胶
正面板 聚酰胺
螺纹管套 黄铜
压力必须至少低于环境和介质温度15°C，并且允许的高温度为3°C。
压缩空气的油含量必须在整个使用寿命中保持不变。



安沃驰AVENTICS二位五通换向阀, 系列RA18电磁阀0820022002
Qn = 700 l/min
管式连接
压缩空气 接口 出口: G 1/8
电气连接: 多芯插头, ISO 6952, B 型
可以组装成块
单稳, 双电磁线圈
结构特点 滑阀，零遮盖
先导 内部
密封原理 软密封
隔绝原理
（闭锁原理）
单重底板原理
在多线路导线板上的组装 P-导线板, PRS-导线板
环境温度 小值/大值 +0°C / +50°C
低/高介质温度 -10°C / +50°C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 mg/m3 - 5 mg/m3
标准化电路接口 ISO 6952
暂载率 100 %
材料:
外壳 聚酰胺
密封 丙烯树胶
正面板 聚酰胺
螺纹管套 黄铜
压力必须至少低于环境和介质温度15°C，并且允许的高温度为3°C。
压缩空气的油含量必须在整个使用寿命中保持不变。
