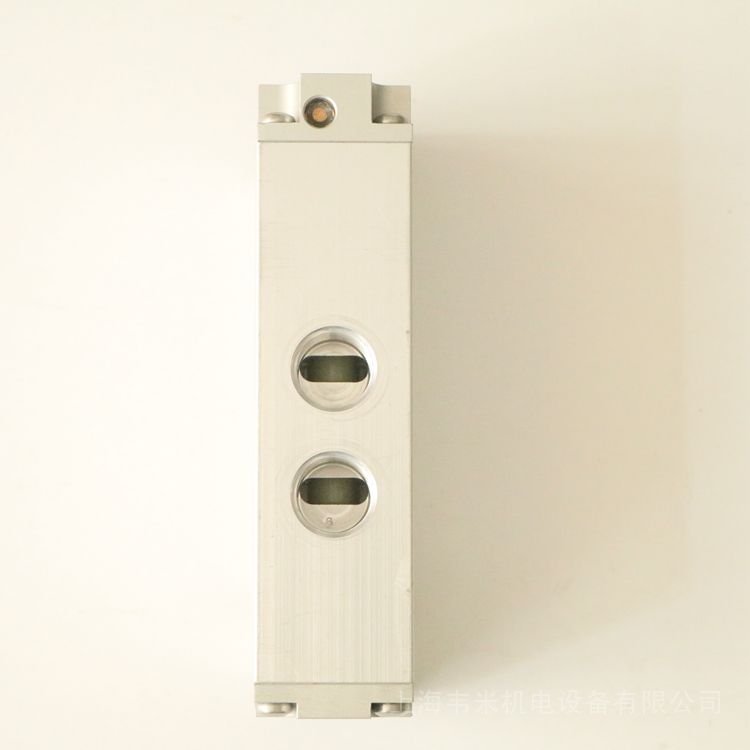

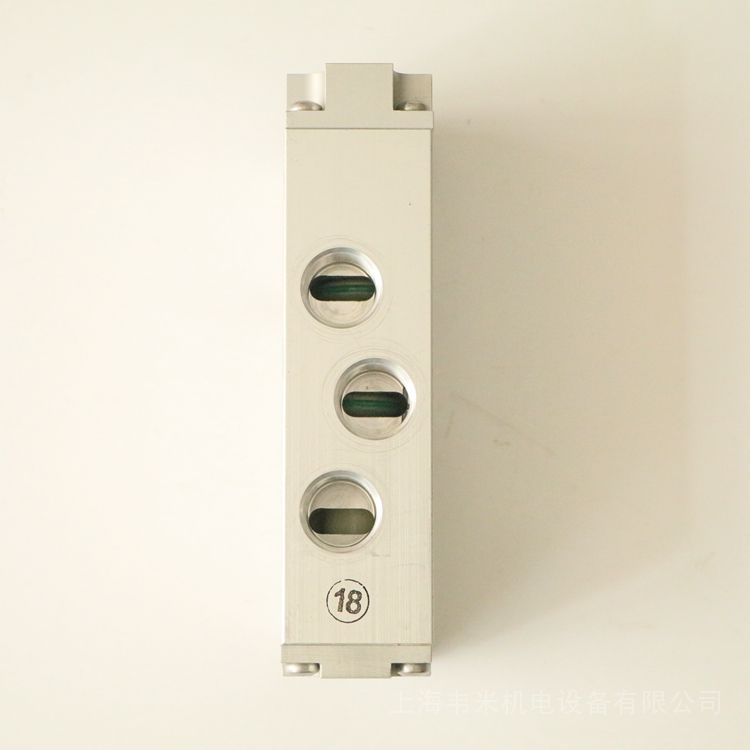

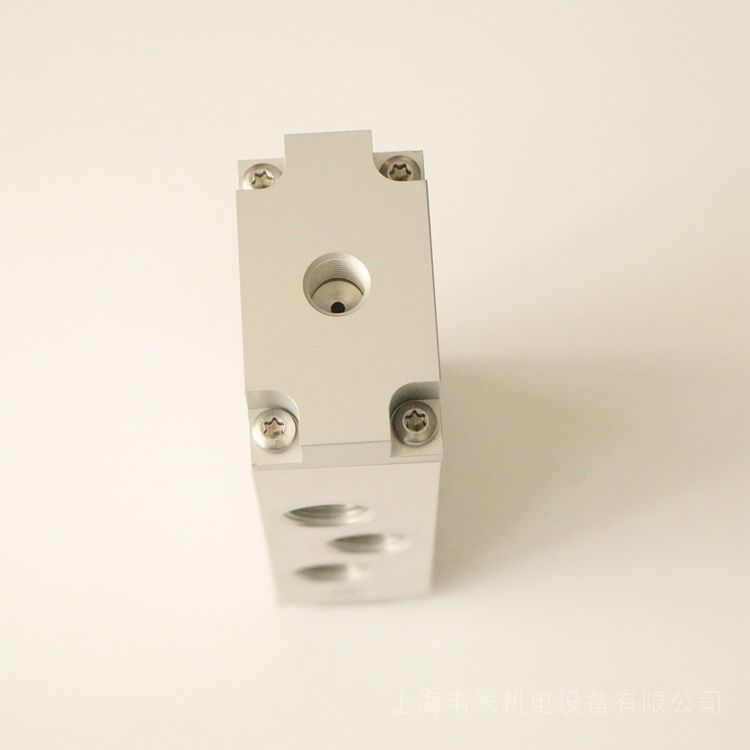

安沃驰气动控制阀3710750300
2800.00
上海浦东新区
上海韦米机电设备有限公司
10年 | 指数:235 | 工商已认证
店铺推荐
  • 图文详情
  • 产品参数
安沃驰气动控制阀3710750300,德国AVENTICS气动阀,船舶设备备品备件;上海韦米机电设备有限公司主营销售产品,原厂原装,质量保障,热诚欢迎新老客户咨询购买!



气动控制系统与液压控制系统颇为相近,气动平口钳系统是通过气缸驱动的,气缸活塞杆伸出则平口钳夹紧;气缸活塞杆缩回则平口钳松开。
气缸只是气动系统的一个组成部分,就像液压系统中的液压缸一样,除此之外,气动系统还包括哪些组成部分呢?它与液压系统又有哪些不同?数控铣床为什么要选择气动系统而非液压系统作为夹紧装置的控制系统呢?

一、气动系统的组成
组成部分
气源装置:气泵、气站、三联件等;主要是把空气压缩到原来体积的1/7左右形成压缩空气,并对压缩空气进行处理,终可以向系统供应干净、干燥的压缩空气
执行元件:气缸、摆动缸、气动马达等;利用压缩空气实现不同的动作,来驱动不同 的机械装置,可以实现往复直线运动、旋转运动及摆动等
控制元件:换向阀、顺序阀、压力控制阀、调速;气动控制元件由末级主控元件及信号处理及控制元件组成,其中主控元件主要控制执行元件 的运动方向,信号处理及控制元件主要控制执行元件的运动速度、时间、顺序、行程及系统压力等。
辅助元件:气管、过滤器、油雾器、静音器等;连接元件之间所需的一些元器件,以及对系 统进行消声、冷却、测量等。
压缩空气:空气;向系统提供动力的工作介质。

二、气动系统控制结构特点;信号执行→信号输出→信号处理→信号输入→辅助元件→辅助元件→信号处理及控制元件→气动执行元件→信号处理及控制元件→未级主控元件

三、气源装置及气源调节装置
1、气源装置的组成:空气压缩机→后冷却器→油水分离器→储气罐→初过滤器→干燥器→精密过滤器→系统
2、气源调节装置的组成
从空气压缩机输出的压缩空气并不能完全满足气动元件对气源质量的要求。通常在气动系统前面安装气源调节装置。
气源调节装置的组成:
气源→过滤器→调压阀(减压阀)→压力表→油雾器(喷雾润滑器)→换向阀

四、气动技术的特点
1.气动技术的优点
(1)工作介质是压缩空气,空气到处都有,用量不受限制, 排气处理简单,不污染环境。
(2)压缩空气为快速流动的工作介质,故可获得较高的工 作速度。
(3)纯气动控制具有防火、防爆、耐潮等优点。
(4)气动装置结构简单、轻便、安装维护简单。
(5)输出力及工作速度调节方便,大小可无限变化。
(6)因为空气的可压缩性,黏度很小(约为液压油的万分之一),且流动阻力小,在管道中流动的压力损失较小,所以气动 系统可储存能量,实现集中供气和远距离输送。
 2.气动技术的缺点
(1)空气具有可压缩性,不易实现准确定位和速度控
(2)气缸输出的力能满足许多应用场合,但其输出力较小,限制在20~30kN之间。
(3)气动装置中的信号传动速度比光、电控制速度慢 ,所以不宜用于信号传递速度要求十分高的复杂线路中, 且实现生产过程的遥控也比较困难,但对一般的机械设备 来说,气动信号的传递速度是能满足工作要求。
(4)排气噪声较大,现在这个问题已因吸声材料和静音的发展获得了解决。

先导式电磁阀,通电时,依靠电磁力提起阀杆,导阀口打开,此时电磁阀上腔通过先导孔卸压,在主阀芯周围形成上低下高的压差,在压力差的作用下,流体压力推动主阀芯向上移动将主阀口打开;断电时,在弹簧力和主阀芯重力的作用下,阀杆复位,先导孔关闭,主阀芯向下移动,主阀口关闭;电磁阀上腔压力升高,流体压力向主阀芯加压,密封更好。

气动控制阀是指在气动系统中控制气流的压力、流量和流动方向,并保证气动执行元件或机构正常工作的各类气动元件。控制和调节压缩空气压力的元件称为压力控制阀。
一、气动阀门系统各部分功能和用途:
1、气动执行器:分为双动型和单动型。双动气动执行器:对阀门开启和关闭的两位式控制。单动气动执行器(弹簧复位型):在气路切断或故障,阀门自动开启或关闭。
2、阀门:阀门是流体输送系统中的控制部件。
3、电磁阀:分为单电控电磁阀和双电控电磁阀。单电控电磁阀:供电时阀门打开或关闭,断电时阀门关闭或打开?。双电控电磁阀:一个线圈得电时阀门打开,另一个线圈得电时阀门关闭。
4、限位开关:远距离传送阀门的开关位置的信号。有机械式、接近式、感应式。
5、气电定位器:根据电流信号?(标准4-20mA)的大小对阀门的介质流量调节控制。
6、气源处理三联件:包括空气减压阀、过滤器、油雾器,对气源稳压、清洁、运动部件润滑作用。
7、手动操作机构:在自动控制不正常情况下手动操作。
8、静音器:安装在电磁阀的排气口,降低噪声。
9、快插接头:一端连接于电磁阀或执行器,另一端将气管直接插入即可使用。
10、空压机:是压缩空气的气压发生装置。
11、气管:有软管、紫铜管、不锈钢。常用规格有6mm、8mm。
安沃驰气动控制阀3710750300
德国安沃驰AVENTICS气动控制阀订货号物料号和型号:
3700401000    SHOCK ABSORBER M14-1
3700402000    SHOCK ABSORBER M14-2
3700403000    SHOCK ABSORBER 370-MC-M014-0016-MH-N
3700404000    SHOCK ABSORBER M14-4
3701000000    STEUERUNGSLOGIK-ELEMENT (ODER-ELEMENT)
3701000100    STEUERUNGSLOGIK-ELEMENT (UND-ELEMENT)
3701000500    STEUERUNGSLOGIK-ELEMENT (ODER-ELEMENT)..
3701000600    STEUERUNGSLOGIK-ELEMENT (UND-ELEMENT)
3701001000    STEUERUNGSLOGIK-ELEMENT (JA-ELEMENT 1:8)
3701001002    BASE PLATE FUER LOGIKVENTIL
3701001062    BASE PLATE .
3701005000    ZEITSCHALTVENTIL
3701021000    INDICATOR MODULE RED
3701021010    OPTISCHE ANZEIGE GRUEN.. CROU
3701021020    OPTISCHE ANZEIGE "GELB"
3701021210    DRUCKANZEIGER
3701202000    370-MA-M027-0025-N
3701204000    370-MA-M027-0040-N
3702005000    370-MA-M042-0050-N
3702008000    370-MA-M042-0080-N
3710020000    DIR.-CONTROL VALVE 3/2
3710020002    SPARE PART KIT .
3710120012    SPARE PART KIT .
3710120200    DIR.-CONTROL VALVE 4
3710200000    DIR.-CONTROL VALVE 3/2
3710200002    SPARE PART KIT .
3710200022    SPARE PART KIT .
3710200050    DIR.-CONTROL VALVE 3/2
3710200980    DIR.-CONTROL VALVE 3
3710210000    DIR.-CONTROL VALVE 4
3710210002    SPARE PART KIT .
3710260022    SPARE PART KIT .
3710265002    VALVE 75,8X88,4-NBR/NIRO
3710290000    DIR.-CONTROL VALVE 3/2
3710290002    SPARE PART KIT .
3710290010    DIR.-CONTROL VALVE 3/2
3710290020    DIR.-CONTROL VALVE 3/2
3710290030    DIR.-CONTROL VALVE 3/2
3710290040    DIR.-CONTROL VALVE 3/2
3710290050    DIR.-CONTROL VALVE 3/2
3710290060    DIR.-CONTROL VALVE 3/2
3710290070    DIR.-CONTROL VALVE 3/2
3710290080    DIR.-CONTROL VALVE 3/2
3710290090    DIR.-CONTROL VALVE 3/2
3710290120    DIR.-CONTROL VALVE 3/2
3710290150    DIR.-CONTROL VALVE 3/2
3710290200    DIR.-CONTROL VALVE 3
3710290210    DIR.-CONTROL VALVE 3
3710290270    DIR.-CONTROL VALVE 3
3710290310    DIR.-CONTROL VALVE 3
3710296522    COVER .
3710300000    DIR.-CONTROL VALVE 3/2
3710300012    SPARE PART KIT .
3710300022    SPARE PART KIT .
3710300032    SPARE PART KIT .
3710300042    SPARE PART KIT .
3710300200    DIR.-CONTROL VALVE 3
3710301000    DIR.-CONTROL VALVE 3/2
3710302000    DIR.-CONTROL VALVE 3/2
3710304000    DIR.-CONTROL VALVE 3/2
3710310002    SPARE PART KIT .
3710340000    UMSCHALTVENTIL
3710340002    ERSATZTEILPAECKCHEN
3710340010    DIR.-CONTROL VALVE 3/2 NW7
3710340020    DIR.-CONTROL VALVE 3/2 NW7
3710520002    SPARE PART KIT .
3710530000    DIR.-CONTROL VALVE 3/2
3710530002    SPARE PART KIT .
3710530020    DIR.-CONTROL VALVE 3/2
3710530022    SPARE PART KIT .
3710530052    SPARE PART KIT .
3710530092    MOUNTING KIT FEDER
3710530124    CYLINDER .
3710531000    DIR.-CONTROL VALVE 3/2
3710537704    TAPPET .
3710540012    SPARE PART KIT .
3710550000    DIR.-CONTROL VALVE 3/2
3710550002    SPARE PART KIT .
3710700002    ERSATZTEILPAECKCHEN
3710700012    ERSATZTEILPAECKCHEN
3710700022    ERSATZTEILPAECKCHEN
3710750000    DIR.-CONTROL VALVE 5/2-NW12
3710750002    SPARE PART KIT .
3710750012    SPARE PART KIT .
3710750022    SPARE PART KIT .
3710750100    DIR.-CONTROL VALVE 5/2-NW12

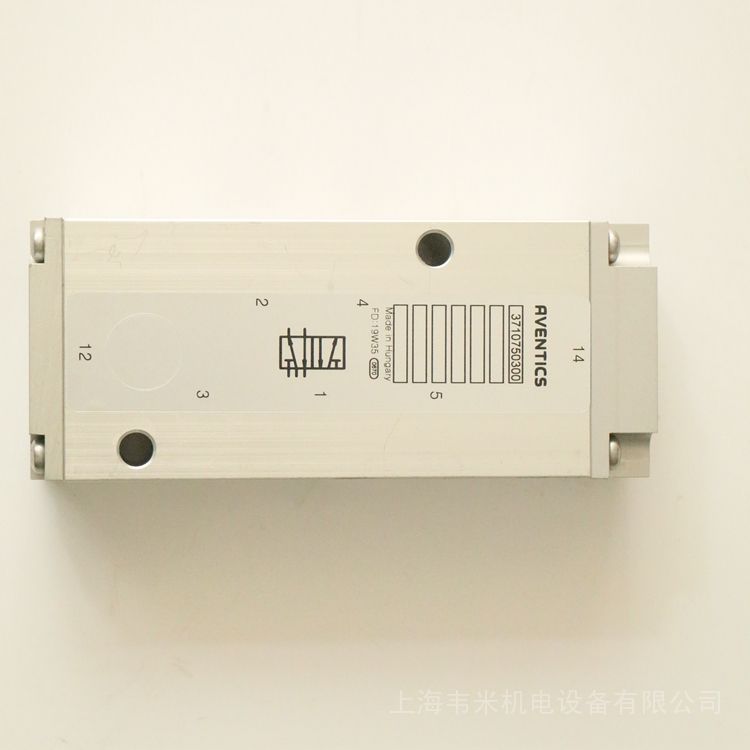

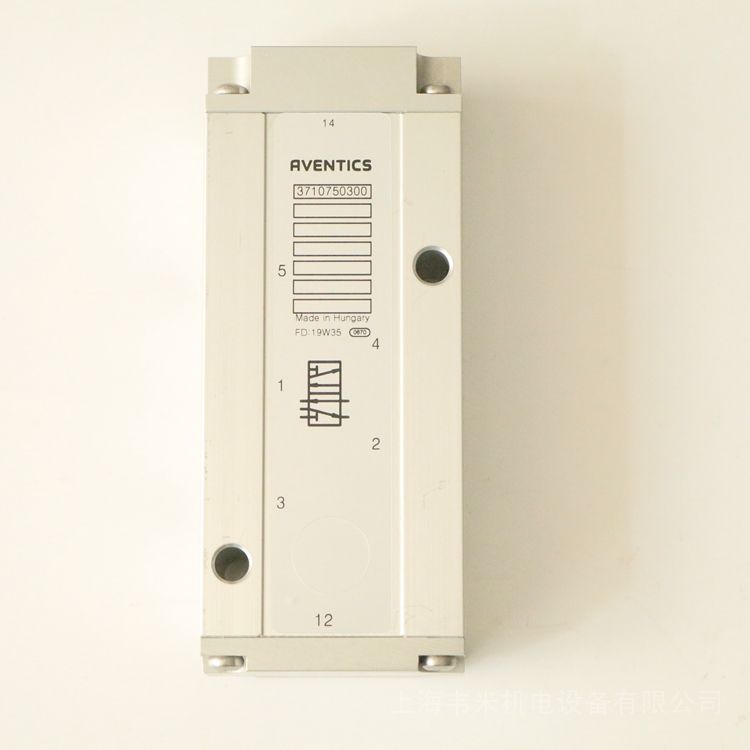

3710750300    DIR.-CONTROL VALVE 5/2-NW12
3710751100    DIR.-CONTROL VALVE 5/2-NW12
3710760002    SPARE PART KIT .
3710760200    DIR.-CONTROL VALVE 3/2-NW12
3710760300    DIR.-CONTROL VALVE 3/2-NW12
3710790500    NW12-5/2SR-SPEZ
3710800002    SPARE PART KIT .
3710800100    3/2 WEGEVENTIL NW19, G3/4
3710950002    SPARE PART KIT .
3710950012    SPARE PART KIT .
3711060000    DIR.-CONTROL VALVE 3/2
3711060002    SPARE PART KIT .
3711080000    DIR.-CONTROL VALVE 3/2
3711080002    SPARE PART KIT .
3711085000    DIR.-CONTROL VALVE 3/2
3711100002    SPARE PART KIT .
3711100032    SPARE PART KIT .
3711100062    SPARE PART KIT .
3711100082    SPARE PART KIT .
3711100200    DIR.-CONTROL VALVE 3/2
3711100220    DIR.-CONTROL VALVE 3/2
3711104200    WEGEVENTIL         3/2
3711105212    PILOT UNIT         24VDC
3711106204    PISTON .
3711106412    LOCKING DEVICE .
3711110002    SPARE PART KIT .
3711110100    DIR.-CONTROL VALVE 3/2
3711200121    BEARING PEDESTAL   KIT 371-12/125
3711200131    AXLE               UNIT 371-13/125
3712000000    DIR.-CONTROL VALVE 3/2
3712000022    SPARE PART KIT .
3712000032    SPARE PART KIT .
3712001100    DIR.-CONTROL VALVE 3/2
3712010000    DIR.-CONTROL VALVE 3/2
3712030000    DIR.-CONTROL VALVE 3/2
3712030022    SPARE PART KIT .
3712030060    DIR.-CONTROL VALVE 3/2
3712040032    SPARE PART KIT .
3712041000    DIR.-CONTROL VALVE 4/2
3712041504    GUIDE PIECE .
3712042000    DIR.-CONTROL VALVE 4/2
3712051000    DIR.-CONTROL VALVE 3/2
3712052000    DIR.-CONTROL VALVE 3/2
3712053000    DIR.-CONTROL VALVE 3/2
3712080012    SPARE PART KIT .
3712080500    DIR.-CONTROL VALVE 3/2
3712090000    DIR.-CONTROL VALVE 3/2
3712090002    SPARE PART KIT .
3712090050    DIR.-CONTROL VALVE 3/2
3712090500    DIR.-CONTROL VALVE 3/2
3712091000    DIR.-CONTROL VALVE 3/2
3712091100    DIR.-CONTROL VALVE 3/2
3712091500    DIR.-CONTROL VALVE 3/2
3712092500    DIR.-CONTROL VALVE 3/2
AVENTICS安沃驰2x二位三通 换向阀, 系列 HF03-LG-0820055101
换向原理 2x3/2
结构特点 滑阀,正重叠
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
 UR (Underwriters Laboratories)
防护等级 IP65
额定流量Qn 850 l/min
工作电压DC 24 V
用于系列 HF03-LG,CL03
操作 电子
结构特点  滑阀,正重叠
操作  电子
先导  外部的
密封原理  软密封
组合原理(闭锁原理)  单重底板原理
合格证书  UR (Underwriters Laboratories)
工作压力范围  -0,9 ... 10 bar
控制压力 小/大  2,5 ... 10 bar
低 / 高环境温度  0 ... 50 °C
介质温度范围  0 ... 50 °C
介质  压缩空气
颗粒大小 max.  5 μm
额定流量Qn  850 l/min
先导排气  带先导集中排气
防护等级 带接口  IP65
保护电路  Z-二极管
反向极性保护  反极性保护
发光二极管状态显示  黄色
暂载率  100 %
接通时间型号  16 ms
关闭时间型号  25 ms
固定螺栓  十字型槽 DIN EN ISO 4757-Z1
拧紧螺栓的小扭力  1,3 Nm
重量  0,082 kg
先导类型(内先导或外先导)不在阀内体现,而是在阀岛的端板上。
该先导阀经过 UL (Underwriters Laboratories) 认证。
不可超过小控制压力,否则会导致故障电路和可能发生阀故障!
压力必须至少低于环境和介质温度 15 °C ,并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS三位五通换向阀, 系列 HF03-LG-0820055601
换向原理 5/3
结构特点 滑阀,正重叠
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
 UR (Underwriters Laboratories)
防护等级 IP65
额定流量Qn 850 l/min
工作电压DC 24 V
用于系列 HF03-LG,CL03
操作 电子
结构特点  滑阀,正重叠
操作  电子
先导  外部的
密封原理  软密封
组合原理(闭锁原理)  单重底板原理
合格证书  UR (Underwriters Laboratories)
工作压力范围  -0,9 ... 10 bar
控制压力 小/大  2,5 ... 10 bar
低 / 高环境温度  0 ... 50 °C
介质温度范围  0 ... 50 °C
介质  压缩空气
颗粒大小 max.  5 μm
压缩空气中的含油量  0 ... 5 mg/m3
额定流量Qn  850 l/min
先导排气  带先导集中排气
防护等级 带接口  IP65
保护电路  Z-二极管
反向极性保护  反极性保护
发光二极管状态显示  黄色
暂载率  100 %
接通时间型号  14 ms
关闭时间型号  15 ms
固定螺栓  十字型槽 DIN EN ISO 4757-Z1
拧紧螺栓的小扭力  1,3 Nm
重量  0,082 kg
先导类型(内先导或外先导)不在阀内体现,而是在阀岛的端板上。
该先导阀经过 UL (Underwriters Laboratories) 认证。
不可超过小控制压力,否则会导致故障电路和可能发生阀故障!
压力必须至少低于环境和介质温度 15 °C ,并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS二位五通换向阀, 系列 TC15-0820058551
操作元件 双线圈
换向原理 5/2
结构特点 滑阀,正重叠
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶,氢化-腈-树胶
标准化电路接口 ISO 15217
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 1500 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
工作电压DC 24 V
操作 电子
结构特点  滑阀,正重叠
操作  电子
密封原理  软密封
低 / 高环境温度  -10 ... 50 °C
介质温度范围  -10 ... 50 °C
介质  压缩空气
颗粒大小 max.  5 μm
压缩空气中的含油量  0 ... 5 mg/m3
额定流量Qn  1500 l/min
标准化电路接口  ISO 15217
防护等级 带接口  IP65
暂载率  100 %
在多线路导线板上的组装  P-导线板
拧紧螺栓的小扭力  2,5 Nm
重量  See table
备注  这仅是一个配置例子,实际供货产品可能与图片有所不同
不可超过小控制压力,否则会导致故障电路和可能发生阀故障!
压力必须至少低于环境和介质温度 15 °C ,并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS二位五通换向阀, 系列 TC08-0820060126
操作元件 单线圈
复位型 带弹簧复位/空气弹簧复位
换向原理 5/2
结构特点 滑阀,正重叠
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶,聚氨酯
标准化电路接口 ISO 15217
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 800 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
工作电压DC 24 V
操作 电子
结构特点  滑阀,正重叠
操作  电子
密封原理  软密封
低 / 高环境温度  -10 ... 50 °C
介质温度范围  -10 ... 50 °C
介质  压缩空气
颗粒大小 max.  5 μm
压缩空气中的含油量  0 ... 5 mg/m3
额定流量Qn  800 l/min
标准化电路接口  ISO 15217
防护等级 带接口  IP65
暂载率  100 %
在多线路导线板上的组装  P-导线板
拧紧螺栓的小扭力  2 Nm
备注  这仅是一个配置例子,实际供货产品可能与图片有所不同
不可超过小控制压力,否则会导致故障电路和可能发生阀故障!
压力必须至少低于环境和介质温度 15 °C ,并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS二位五通换向阀, 系列 579-5791900620
结构特点 提动阀
外壳 聚酰胺
密封件材料 丙烯树胶,聚氨酯
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 600 l/min
压缩空气 接口 出口 ? 8x1
工作电压DC 24 V
操作 电子
结构特点  提动阀
操作  电子
先导  内部
密封原理  软密封
工作压力范围  2 ... 8 bar
低 / 高环境温度  -15 ... 50 °C
介质温度范围  -15 ... 50 °C
介质  压缩空气
颗粒大小 max.  5 μm
压缩空气中的含油量  0 ... 1 mg/m3
额定流量Qn  600 l/min
防护等级 带接口  IP65
反向极性保护  反极性保护
暂载率  100 %
接通时间型号  27 ms
关闭时间型号  28 ms
重量  0,133 kg
环境温度高达 40 °C 条件下,高压力为 10 bar 。
电压小于 50 V DC 则不带保护触点。
不可超过小控制压力,否则会导致故障电路和可能发生阀故障!
压力必须至少低于环境和介质温度 15 °C ,并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
德国安沃驰AVENTICS气动元件订货号物料号和型号:
3712500121    BEARING PEDESTAL   KIT 371-12/25
3712500131    AXLE               UNIT 371-13/25
3713200121    BEARING PEDESTAL   KIT 371-12/32
3713200131    AXLE               UNIT 371-13/32
3714000121    BEARING PEDESTAL   KIT 371-12/40
3714000131    AXLE               UNIT 371-13/40
3715000121    BEARING PEDESTAL   KIT 371-12/50
3715000131    AXLE               UNIT 371-13/50
3716300121    BEARING PEDESTAL   KIT 371-12/63
3716300131    AXLE UNIT 371-13/63
3718000121    BEARING PEDESTAL KIT 371-12/80
3718000131    AXLE UNIT 371-13/80
3718900012    SPARE PART KIT .
3719800121    BEARING PEDESTAL   KIT 371-12/100
3719800131    AXLE               UNIT 371-13/100
3720600002    ERSATZTEILPAECKCHEN
3721400220    2/2 MAGNETVENTIL NW3, 24V=, G1/8, NC
3721420220    SOLENOID-OPERATED 2/2-NW12-G012-024DC
3721425280    CCVA-2/2NC-G01/2-220AC-12
3721440220    SOLENOID-OPERATED 2/2-NW25-G100-024DC
3722250032    SPARE PART KIT .
3722250042    SPARE PART KIT .
3722250220    SOL.-OP.DIR.CONT.V 3/2
3722250920    SOLENOID-OPERATED 3/2
3722256204    PISTON .
3722260220    SOL.-OP.DIR.CONT.V 3/2 24V DC
3722280220    SOL.-OP.DIR.CONT.V 3/2 24V DC
3722420002    SPARE PART KIT .
3722420220    SOL.-OP.DIR.CONT.V 3/2 24VDC 2-FACH
3722480220    SOL.-OP.DIR.CONT.V 3/2 24V DC
3722640002    SPARE PART KIT .
3723130002    SPARE PART KIT .
3723130120    SOLENOID-OPERATED 24V DC
3723137704    TAPPET .
3723300002    SPARE PART KIT .
3723510002    SPARE PART KIT .
3723512220    SOL.-OP.DIR.CONT.V 3/2-NW12-24VDC
3723520002    SPARE PART KIT .
3723522220    SOL.-OP.DIR.CONT.V 3/2-NW7-24VDC
3723532220    SOL.-OP.DIR.CONT.V 3/2-NW7-24VDC
3723542220    SOL.-OP.DIR.CONT.V 3/2-NW7-24VDC
3723550002    SPARE PART KIT .
3723570002    SPARE PART KIT .
3723572220    SOL.-OP.DIR.CONT.V 3/2-NW25-24VDC
3724262220    DIR.-CONTROL VALVE 3/2-24VDC
3724305904    INTERMEDIATE PIECE .
3724310002    SPARE PART KIT .
3724310012    SPARE PART KIT .
3725100002    SPARE PART KIT .
3725107704    TAPPET .
3726400020    NW12-5/2SR-SPEZ-024DC
3726425080    NW12-5/2SR-SPEZ-220AC-MODI
3726522220    SOL.-OP.DIR.CONT.V 5/2-NW7-24VDC
3726532220    SOL.-OP.DIR.CONT.V 5/2-NW7-24VDC
3726560002    SPARE PART KIT .
3726562220    SOL.-OP.DIR.CONT.V 5/2-NW7-24VDC
3726572220    SOL.-OP.DIR.CONT.V 5/2-NW7-24VDC
3726580002    SPARE PART KIT .
3726582220    SOL.-OP.DIR.CONT.V 5/2-NW7-24VDC
3726620002    SPARE PART KIT .
3726630002    SPARE PART KIT .
3726632220    SOL.-OP.DIR.CONT.V 5/2-NW12-24VDC
3730080000    PRESSURE REGULATOR 1,5-6BAR
3730080002    SPARE PART KIT .
3730090012    SPARE PART KIT .
3730170002    SPARE PART KIT .
3730171000    PRESSURE REGULATOR .
3730171100    PRESSURE REGULATOR .
3730171210    PRESSURE REGULATOR .
3730175022    VALVE BODY BG
3730175032    VALVE BODY BG
3735000002    SPARE PART KIT .
3735000100    RAPID-EXHAUST VALV .
3735000200    VALVE M22X1,5-NW12
3735000220    RAPID-EXHAUST VALV .
3750010000    PRESSURE REDUCING G3/8
3750010072    SPARE PART KIT .
3750010300    PRESSURE REGULATOR 30BAR-G3/8
3750011000    PRESSURE REGULATOR G1/4-PRAEZISION-HAND
3750011020    PRESSURE REGULATOR 0,07-4,2BAR,G1/4
3750030000    PRESSURE REDUCING 10BAR-M22X1,5
3750030002    SPARE PART KIT .
3750030012    SPARE PART KIT .
3750030022    SPARE PART KIT .
3750031000    PRESSURE REDUCING 40BAR-M22X1,5
3750031010    PRESSURE REDUCING .
3750032000    PRESSURE REDUCING 40BAR-M22X1,5
3750037704    TAPPET .
3750040002    SPARE PART KIT .
3750040040    MU1-RGS-G012-GAN-010 T=-25 - +80?°C
3750040042    ERSATZTEILSATZ KOMPL. MU1 G 1/2
3750080002    SPARE PART KIT .
3750230000    PRESSURE REDUCING .
3750230022    SPARE PART KIT .
3750230032    SPARE PART KIT .
3750239000    PRESSURE REDUCING .
3750239200    PRESSURE REDUCING .
3750240000    PRESSURE REDUCING .
3750240012    SPARE PART KIT .
3750240022    SPARE PART KIT .
3750241000    PRESSURE REDUCING .
3750422020    PRESSURE REGULATOR G2
3752010002    SPARE PART KIT .
3752100000    PRESSURE AMPLIFIER .
3752100002    SPARE PART KIT .
3760020000    VALVE 376/2
3760040000    VALVE 376/4
3760050000    VALVE 376/5
3767970012    SPARE PART KIT .
AVENTICS安沃驰E/P压力调节阀, 系列 ED05-5610141330
外壳 铝材-压铸件,钢
密封件材料 氢化-丙烯腈-树胶
 CE认证
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 1000 l/min
滞环 < 0.06 bar
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
工作电压DC 24 V
结构特点  提动阀
安装位置  α = 0-90° β = 0-90°
合格证书  CE认证
大运行压力  11 bar
低 / 高环境温度  0 ... 70 °C
介质温度范围  0 ... 70 °C
压缩空气 接口 人口  G 1/4
压缩空气 接口 出口  G 1/4
压缩空气连接 排气  G 1/4
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 1 mg/m3
额定流量Qn  1000 l/min
控制方式  模拟量
工作电压DC  24 V
电压偏差 DC  -20% / +20%
滞环  < 0.06 bar
允许的脉动  5%
防护等级  IP65
重量  1,1 kg
不含机油、干燥的空气可以询问安装在其它的位置。
只有按规定安装了插头,才达到了保护等级。详细信息请参阅操作说明书。
不可超过小控制压力,否则会导致故障电路和可能发生阀故障!
压力必须至少低于环境和介质温度 15 °C ,并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
额定流量Qn,当工作压力为 7 bar 、二次压力为 6 bar 及Δp = 0.2 bar 时

AVENTICS安沃驰E/P压力调节阀, 系列 ED05-5610141510
外壳 铝材-压铸件,钢
密封件材料 氢化-丙烯腈-树胶
 CE认证
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 1000 l/min
滞环 < 0.06 bar
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
工作电压DC 24 V
结构特点  提动阀
安装位置  α = 0-90° β = 0-90°
合格证书  CE认证
大运行压力  11 bar
低 / 高环境温度  0 ... 70 °C
介质温度范围  0 ... 70 °C
压缩空气 接口 人口  G 1/4
压缩空气 接口 出口  G 1/4
压缩空气连接 排气  G 1/4
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 1 mg/m3
额定流量Qn  1000 l/min
控制方式  模拟量
工作电压DC  24 V
电压偏差 DC  -20% / +20%
滞环  < 0.06 bar
允许的脉动  5%
防护等级  IP65
重量  1,1 kg
不含机油、干燥的空气可以询问安装在其它的位置。
只有按规定安装了插头,才达到了保护等级。详细信息请参阅操作说明书。
额定流量Qn,当工作压力为 7 bar 、二次压力为 6 bar 及Δp = 0.2 bar 时
不可超过小控制压力,否则会导致故障电路和可能发生阀故障!
压力必须至少低于环境和介质温度 15 °C ,并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


AVENTICS安沃驰E/P压力调节阀, 系列 ED05-5610141520
外壳 铝材-压铸件,钢
密封件材料 氢化-丙烯腈-树胶
 CE认证
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 1000 l/min
滞环 < 0.06 bar
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
工作电压DC 24 V
结构特点  提动阀
安装位置  α = 0-90° β = 0-90°
合格证书  CE认证
大运行压力  11 bar
低 / 高环境温度  0 ... 70 °C
介质温度范围  0 ... 70 °C
压缩空气 接口 人口  G 1/4
压缩空气 接口 出口  G 1/4
压缩空气连接 排气  G 1/4
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 1 mg/m3
额定流量Qn  1000 l/min
控制方式  模拟量
工作电压DC  24 V
电压偏差 DC  -20% / +20%
滞环  < 0.06 bar
允许的脉动  5%
防护等级  IP65
重量  1,1 kg
不含机油、干燥的空气可以询问安装在其它的位置。
只有按规定安装了插头,才达到了保护等级。详细信息请参阅操作说明书。
额定流量Qn,当工作压力为 7 bar 、二次压力为 6 bar 及Δp = 0.2 bar 时
不可超过小控制压力,否则会导致故障电路和可能发生阀故障!
压力必须至少低于环境和介质温度 15°C ,并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


AVENTICS安沃驰E/P压力调节阀, 系列 ED05-5610141530
外壳 铝材-压铸件,钢
密封件材料 氢化-丙烯腈-树胶
 CE认证
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 1000 l/min
滞环 < 0.06 bar
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
工作电压DC 24 V
结构特点  提动阀
安装位置  α = 0-90° β = 0-90°
合格证书  CE认证
大运行压力  11 bar
低 / 高环境温度  0 ... 70 °C
介质温度范围  0 ... 70 °C
压缩空气 接口 人口  G 1/4
压缩空气 接口 出口  G 1/4
压缩空气连接 排气  G 1/4
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 1 mg/m3
额定流量Qn  1000 l/min
控制方式  模拟量
工作电压DC  24 V
电压偏差 DC  -20% / +20%
滞环  < 0.06 bar
允许的脉动  5%
防护等级  IP65
重量  1,1 kg
不含机油、干燥的空气可以询问安装在其它的位置。
只有按规定安装了插头,才达到了保护等级。详细信息请参阅操作说明书。
额定流量Qn,当工作压力为 7 bar 、二次压力为 6 bar 及Δp = 0.2 bar 时
不可超过小控制压力,否则会导致故障电路和可能发生阀故障!
压力必须至少低于环境和介质温度 15 °C ,并且允许 的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。



安沃驰AVENTICS压力调节阀, 系列 ED02-R414002400
外壳 铝材-压铸件,钢
密封件材料 氢化-丙烯腈-树胶
 CE认证
防护等级 IP65
接口尺寸 通过信号接口
额定流量Qn 120 l/min
滞环 < 0.05 bar
压缩空气 接口 人口 G 1/8,1/8 NPT
压缩空气 接口 出口 G 1/8,1/8 NPT
工作电压DC 24 V
结构特点  提动阀
安装位置  ±α = 0 ... 90° ±β = 0 ... 90°
合格证书  CE认证
低 / 高环境温度  0 ... 50 °C
介质温度范围  0 ... 50 °C
压缩空气 接口 人口  G 1/8 1/8 NPT
压缩空气 接口 出口  G 1/8, 1/8 NPT
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  1 mg/m3
额定流量Qn  120 l/min
控制方式  模拟量
工作电压DC  24 V
电压偏差 DC  -20% / +20%
允许的脉动  5%
功率消耗 max.  300 mA
防护等级  IP65
重量  0,32 kg
额定流量Qn,当工作压力为 7 bar 、二次压力为 6 bar 及Δp = 0.2 bar 时
不含机油、干燥的空气可以询问安装在其它的位置。
ED02 系列的阀门可通过拉杆锁闭(见附件)。
只有按规定安装了插头,才达到了保护等级。详细信息请参阅操作说明书。
压缩空气接头的螺纹分别适合采用 G1/8 和 1/8 NPTF。
不可超过小控制压力,否则会导致故障电路和可能发生阀故障!
压力必须至少低于环境和介质温度15°C ,并且允许的高温度为3°C。
压缩空气的油含量必须在整个使用寿命中保持不变。



AVENTICS安沃驰E/P压力调节阀, 系列 ED02-R414002403
外壳 铝材-压铸件,钢
密封件材料 氢化-丙烯腈-树胶
 CE认证
防护等级 IP65
接口尺寸 通过信号接口
额定流量Qn 120 l/min
滞环 < 0.05 bar
压缩空气 接口 人口 G 1/8,1/8 NPT
压缩空气 接口 出口 G 1/8,1/8 NPT
工作电压DC 24 V
结构特点  提动阀
安装位置  ±α = 0 ... 90° ±β = 0 ... 90°
合格证书  CE认证
大运行压力  See table
低 / 高环境温度  0 ... 50 °C
介质温度范围  0 ... 50 °C
压缩空气 接口 人口  G 1/8 1/8 NPT
压缩空气 接口 出口  G 1/8, 1/8 NPT
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  1 mg/m3
额定流量Qn  120 l/min
控制方式  模拟量
工作电压DC  24 V
电压偏差 DC  -20% / +20%
允许的脉动  5%
功率消耗 max.  300 mA
防护等级  IP65
重量  0,32 kg
不含机油、干燥的空气可以询问安装在其它的位置。
ED02 系列的阀门可通过拉杆锁闭(见附件)。
只有按规定安装了插头,才达到了保护等级。详细信息请参阅操作说明书。
压缩空气接头的螺纹分别适合采用 G1/8 和 1/8 NPTF。
额定流量Qn,当工作压力为 7 bar 、二次压力为 6 bar 及Δp = 0.2 bar 时
不可超过小控制压力,否则会导致故障电路和可能发生阀故障!
压力必须至少低于环境和介质温度15°C ,并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
品牌:安沃驰
型号:3710750300气动阀
加工定制:
材质:铸钢
连接形式:法兰
公称通径:6 mm
密封形式:软密封型
压力环境:常压
内容声明:谷瀑环保为第三方平台及互联网信息服务提供者,谷瀑环保(含网站、客户端等)所展示的商品/服务的标题、价格、详情等信息内容系由店铺经营者发布,其真实性、准确性和合法性均由店铺经营者负责。谷瀑环保提醒您购买商品/服务前注意谨慎核实,如您对商品/服务的标题、价格、详情等任何信息有任何疑问的,请在购买前通过谷瀑环保与店铺经营者沟通确认;谷瀑环保设备网上存在海量店铺,如您发现店铺内有任何违法/侵权信息,请在谷瀑环保PC版首页底栏投诉通道进行投诉。
