AVENTICS过滤减压阀0821300756，上海韦米机电设备有限公司主营供应产品，产品图片实物拍摄，原厂原装，质保一年，大量产品现货供应，价格优惠快速报价，联系人：雷青。欢迎咨询采购！

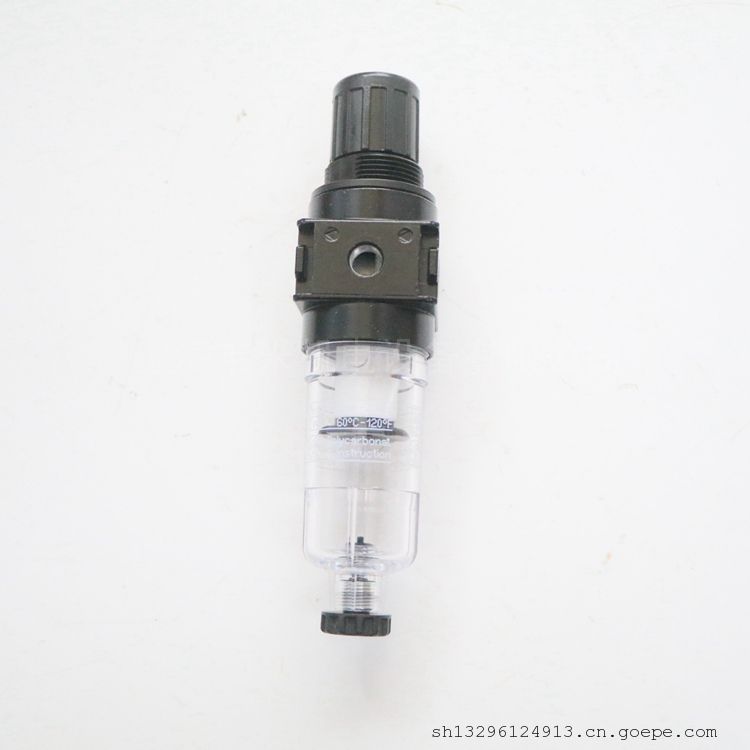

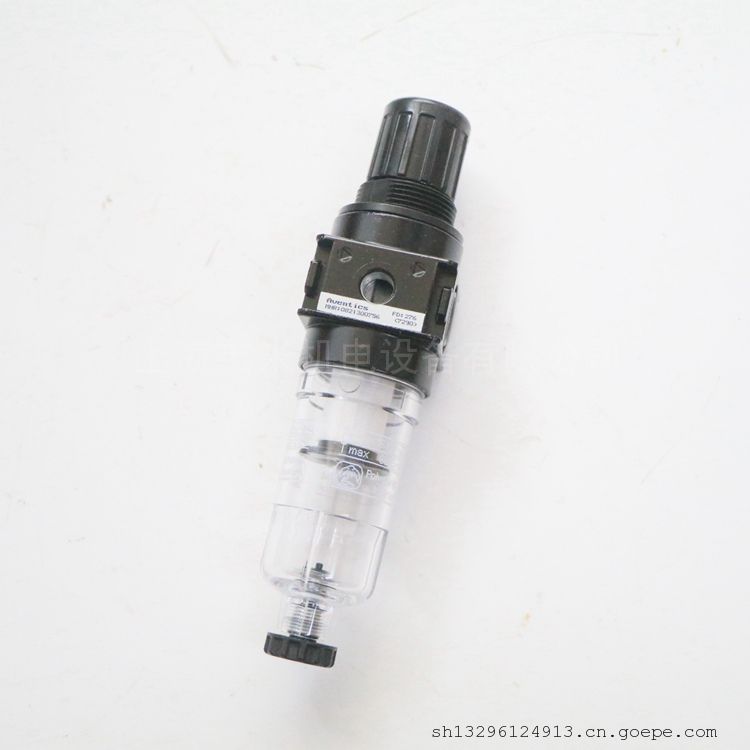

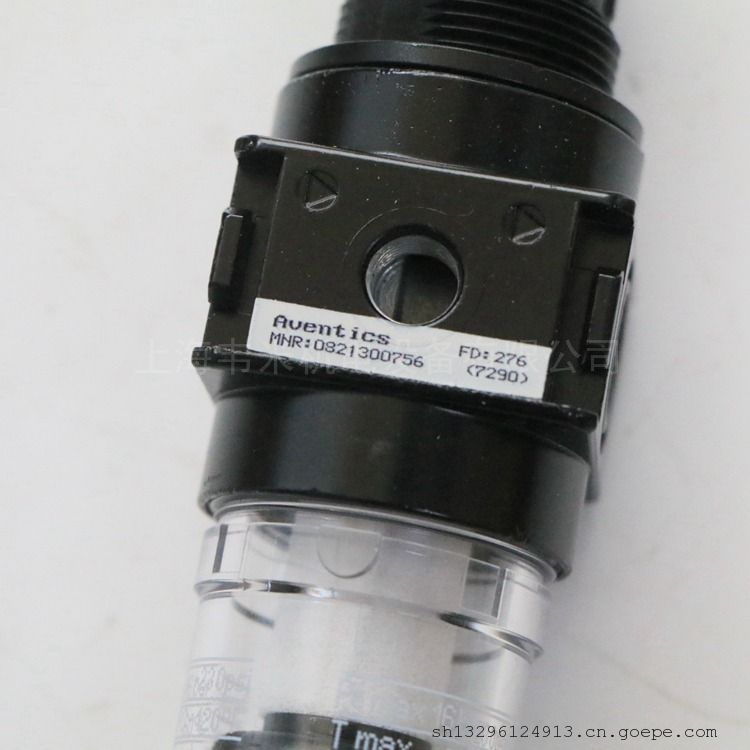

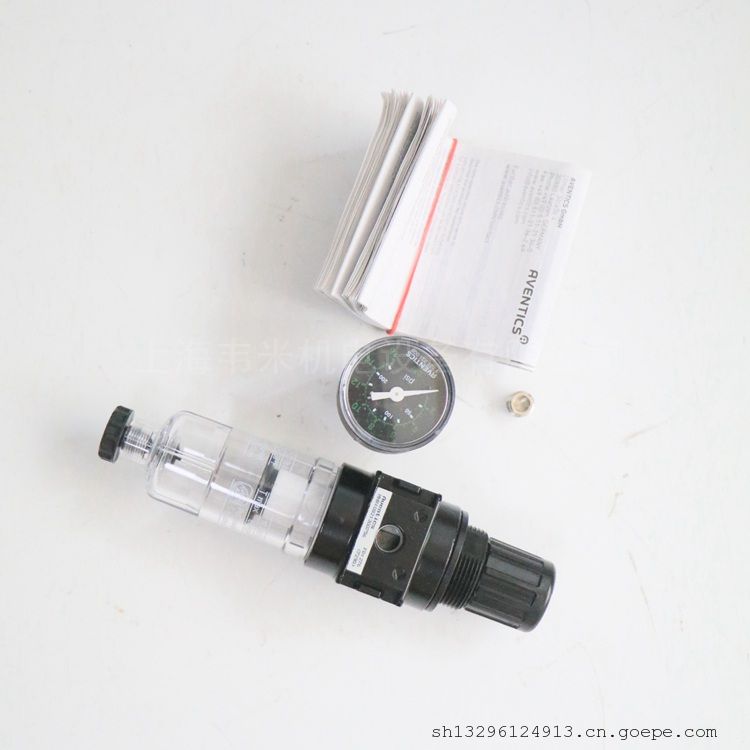

安沃驰AVENTICS过滤器-调压阀, 系列 NL1-FRE 0821300756
NL1-FRE-G014-GAU-100-PNB-HO-05,00
AVENTICS NL 系列气源处理单元是适用于所有领域：作为单个部件或组气源处理护单元，用于集中式或分散式压缩空气制备，紧凑型版本或强大型版本，用于高温或低温环境。该系列提供一套完整、可定制的压缩空气制备技术。包括将每个部件组合到产品系列中以实现所需功能的选项，可以根据应用要求调整部件。
特点
易于装配
提供手动、半自动或全自动冷凝液排放
提供透明储液器
错齿式，易于维护
规格
组成部分过滤器-调压阀
气杯PC材质的容器，没有保护篮
接口G 1/4
额定流量Qn1350 l/min
过滤器气孔直径5 µm
清除冷凝物半自动，失压开启
压力表带有压力表
运行压力1.5 bar
运行压力16 bar
环境温度-10 °C
环境温度60 °C
压力调节范围 min.0.5 bar
压力调节范围 max.10 bar
封闭方式，封闭类型不可锁定
结构特点一个整体的
结构特点可以组装成块
压力输送单的
安装位置垂直
调节器型号隔膜式调压阀
调整功能带二次排气
滤清器滤芯可替换
过滤器的集水杯容积16 cm³
根据ISO 8573-1:2010 标准可达到的压缩空气等级6 : 7 : -
介质压缩空气, 中性气体
重量0.334 kg

安沃驰AVENTICS二位五通换向阀, 系列 740-5727415302
操作元件    双线圈
换向原理    5/2
结构特点    膜片式中心阀
外壳    聚甲醛
密封件材料    丙烯树胶
标准化电路接口    EN 175301-803:2006
防护等级    IP65
接口尺寸    EN 175301-803, A型
类型    多芯插头
额定流量Qn    700 l/min
压缩空气 接口 人口     8x1
压缩空气 接口 出口     8x1
操作    电子
结构特点     膜片式中心阀
操作     电子
先导     内部
密封原理     软密封
组合原理（闭锁原理）     盘式原理 单重底板原理
工作压力范围     1.5 ... 10 bar
低 / 高环境温度     -15 ... 50 °C
介质温度范围     -15 ... 50 °C
介质     压缩空气
颗粒大小 max.     50 μm
压缩空气中的含油量     0 ... 5 mg/m3
标准化电路接口     EN 175301-803:2006
防护等级 带接口     IP65
反向极性保护     反极性保护
兼容性目录     See table
暂载率     100 %
接通时间型号     40 ms
在多线路导线板上的组装     PRS-导线板
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。


安沃驰AVENTICS二位五通换向阀, 系列 740-BV-R412009671
操作元件    双线圈
换向原理    5/2
结构特点    膜片式中心阀
外壳    聚甲醛
密封件材料    丙烯树胶
标准化电路接口    EN 175301-803, A型
防护等级    IP65
接口尺寸    EN 175301-803, A型
类型    多芯插头
额定流量Qn    700 l/min
压缩空气 接口 人口     8x1
工作电压 AC    230 V
工作电压 AC    230 V
工作电压DC    24 V
操作    电子
抗温性    -25 °C 耐低温
结构特点     膜片式中心阀
操作     电子
先导     内部
密封原理     软密封
组合原理（闭锁原理）     单重底板原理 盘式原理
工作压力范围     1.5 ... 10 bar
低 / 高环境温度     -25 ... 50 °C
介质温度范围     -25 ... 50 °C
介质     压缩空气
颗粒大小 max.     50 μm
压缩空气中的含油量     0 ... 5 mg/m3
额定流量Qn     700 l/min
标准化电路接口     EN 175301-803, A型
防护等级 带接口     IP65
反向极性保护     反极性保护
兼容性目录     14
暂载率     100 %
接通时间型号     40 ms
在多线路导线板上的组装     PRS-导线板
重量     0.319 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。




安沃驰AVENTICS二位三通换向阀, 系列 CD12-5724555202
操作元件    单线圈
复位型    带弹簧复位
换向原理    3/2
结构特点    滑阀，正重叠
外壳    铝材,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料    丙烯树胶,聚氨酯
标准化电路接口    EN 175301-803:2006
芯数    3-針
接口尺寸    EN 175301-803, A型
类型    多芯插头
Qn 1-2    4000 l/min
Qn 2-3    4000 l/min
额定流量Qn    4000 l/min
压缩空气 接口 人口    G 1/2
压缩空气 接口 出口    G 1/2
操作    电子
抗温性    -25 °C 耐低温
结构特点     滑阀，正重叠
操作     电子
密封原理     软密封
介质     压缩空气
颗粒大小 max.     50 μm
压缩空气中的含油量     0 ... 1 mg/m3
额定流量Qn     4000 l/min
额定流量 1-2     4000 l/min
额定流量 2-3     4000 l/min
压缩空气连接     符合 ISO 228-1 标准
先导排气     带定向先导排气口的
标准化电路接口     EN 175301-803:2006
反向极性保护     反极性保护
暂载率     100 %
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
选配阀：输入和输出压缩空气接口可以互换。这样就能够以常闭或常开运行方式使用阀门。
*提示：基础阀门的大工作压力为 16 bar。与标准 CNOMO 先导相结合时大工作压力为 10 bar。



安沃驰AVENTICS二位五通换向阀, 系列 CD12-5725405280
操作元件    单线圈
复位型    带空气弹簧复位
换向原理    5/2
结构特点    滑阀，正重叠
外壳    铝材,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料    丙烯树胶,聚氨酯
防护等级    IP65
芯数    3-針
接口尺寸    EN 175301-803, A型
类型    多芯插头
额定流量Qn    4100 l/min
压缩空气 接口 人口    M22x1,5
压缩空气 接口 出口    M22x1,5
工作电压 AC    230 V
工作电压 AC    230 V
操作    电子
抗温性    -25 °C 耐低温
结构特点     滑阀，正重叠
操作     电子
密封原理     软密封
介质     压缩空气
颗粒大小 max.     50 μm
压缩空气中的含油量     0 ... 1 mg/m3
额定流量Qn     4100 l/min
先导排气     带定向先导排气口的
反向极性保护     反极性保护
兼容性目录     See table
暂载率     100 %
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
*提示：基础阀门的大工作压力为 16 bar。与标准 CNOMO 先导相结合时大工作压力为 10 bar。



安沃驰AVENTICS二位五通换向阀, 系列 CD12-5725455280
操作元件    单线圈
复位型    带空气弹簧复位
换向原理    5/2
结构特点    滑阀，正重叠
外壳    铝材,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料    丙烯树胶,聚氨酯
防护等级    IP65
芯数    3-針
接口尺寸    EN 175301-803, A型
类型    多芯插头
额定流量Qn    4100 l/min
压缩空气 接口 人口    G 1/2
压缩空气 接口 出口    G 1/2
工作电压 AC    230 V
工作电压 AC    230 V
操作    电子
结构特点     滑阀，正重叠
操作     电子
密封原理     软密封
介质     压缩空气
颗粒大小 max.     50 μm
压缩空气中的含油量     0 ... 1 mg/m3
额定流量Qn     4100 l/min
压缩空气连接     符合 ISO 228-1 标准
先导排气     带定向先导排气口的
反向极性保护     反极性保护
暂载率     100 %
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
*提示：基础阀门的大工作压力为 16 bar。与标准 CNOMO 先导相结合时大工作压力为 10 bar。


安沃驰AVENTICS二位五通换向阀, 系列 CD12-5725475202
操作元件    单线圈
复位型    带弹簧复位
换向原理    5/2
结构特点    滑阀，正重叠
外壳    铝材,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料    丙烯树胶,聚氨酯
芯数    3-針
接口尺寸    EN 175301-803, A型
类型    多芯插头
额定流量Qn    4100 l/min
压缩空气 接口 人口    G 1/2
压缩空气 接口 出口    G 1/2
操作    电子
结构特点     滑阀，正重叠
操作     电子
密封原理     软密封
介质     压缩空气
颗粒大小 max.     50 μm
压缩空气中的含油量     0 ... 1 mg/m3
额定流量Qn     4100 l/min
压缩空气连接     符合 ISO 228-1 标准
先导排气     带定向先导排气口的
反向极性保护     反极性保护
暂载率     100 %
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
*提示：基础阀门的大工作压力为 16 bar。与标准 CNOMO 先导相结合时大工作压力为 10 bar。


安沃驰AVENTICS二位五通换向阀, 系列 CD12-5725475270
操作元件    单线圈
复位型    带弹簧复位
换向原理    5/2
结构特点    滑阀，正重叠
外壳    铝材,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料    丙烯树胶,聚氨酯
防护等级    IP65
芯数    3-針
接口尺寸    EN 175301-803, A型
类型    多芯插头
额定流量Qn    4100 l/min
压缩空气 接口 人口    G 1/2
压缩空气 接口 出口    G 1/2
工作电压 AC    110 V
工作电压 AC    110 V
操作    电子
结构特点     滑阀，正重叠
操作     电子
密封原理     软密封
介质     压缩空气
颗粒大小 max.     50 μm
压缩空气中的含油量     0 ... 1 mg/m3
额定流量Qn     4100 l/min
压缩空气连接     符合 ISO 228-1 标准
先导排气     带定向先导排气口的
反向极性保护     反极性保护
暂载率     100 %
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
提示：基础阀门的大工作压力为 16 bar。与标准 CNOMO 先导相结合时大工作压力为 10 bar。


安沃驰AVENTICS二位五通换向阀, 系列 740-5727470220
复位型    带空气弹簧复位
换向原理    5/2
结构特点    膜片式中心阀
外壳    聚甲醛,聚酰胺
密封件材料    丙烯树胶
标准化电路接口    EN 175301-803:2006
防护等级    IP65
接口尺寸    EN 175301-803, A型
类型    多芯插头
额定流量Qn    1100 l/min
压缩空气 接口 人口     10x1
压缩空气 接口 出口     10x1
工作电压DC    24 V
操作    电子
抗温性    -25 °C 耐低温
结构特点     膜片式中心阀
操作     电子
先导     内部
密封原理     软密封
组合原理（闭锁原理）     盘式原理 单重底板原理
工作压力范围     1.5 ... 10 bar
低 / 高环境温度     -25 ... 50 °C
介质温度范围     -25 ... 50 °C
介质     压缩空气
颗粒大小 max.     50 μm
压缩空气中的含油量     0 ... 5 mg/m3
额定流量Qn     1100 l/min
标准化电路接口     EN 175301-803:2006
防护等级 带接口     IP65
反向极性保护     反极性保护
暂载率     100 %
接通时间型号     17 ms
关闭时间型号     26 ms
在多线路导线板上的组装     PRS-导线板
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。

安沃驰AVENTICS四位五通换向阀, 系列 740-5727510220
换向原理    5/4
结构特点    膜片式中心阀
外壳    聚甲醛
密封件材料    丙烯树胶
标准化电路接口    EN 175301-803:2006
防护等级    IP65
接口尺寸    EN 175301-803, A型
类型    多芯插头
额定流量Qn    700 l/min
压缩空气 接口 人口     8x1
压缩空气 接口 出口     8x1
工作电压DC    24 V
操作    电子
结构特点     膜片式中心阀
操作     电子
先导     内部
密封原理     软密封
组合原理（闭锁原理）     盘式原理 单重底板原理
工作压力范围     3 ... 10 bar
低 / 高环境温度     -15 ... 50 °C
介质温度范围     -15 ... 50 °C
介质     压缩空气
颗粒大小 max.     50 μm
压缩空气中的含油量     0 ... 5 mg/m3
标准化电路接口     EN 175301-803:2006
防护等级 带接口     IP65
反向极性保护     反极性保护
暂载率     100 %
接通时间型号     20 ms
关闭时间型号     54 ms
在多线路导线板上的组装     PRS-导线板
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
提示：为确保阀门的工作性能，低工作压力不应低于3 bar ！



安沃驰AVENTICS二位五通换向阀, 系列 740 - 5727405280
复位型    带空气弹簧复位
换向原理    5/2
结构特点    膜片式中心阀
外壳    聚酰胺,聚甲醛
密封件材料    丙烯树胶
标准化电路接口    EN 175301-803:2006
防护等级    IP65
接口尺寸    EN 175301-803, A型
类型    多芯插头
额定流量Qn    700 l/min
压缩空气 接口 人口     8x1
压缩空气 接口 出口     8x1
工作电压 AC    230 V
工作电压 AC    230 V
操作    电子
抗温性    -25 °C 耐低温
结构特点     膜片式中心阀
操作     电子
先导     内部
密封原理     软密封
组合原理（闭锁原理）     单重底板原理 盘式原理
工作压力范围     1.5 ... 10 bar
低 / 高环境温度     -25 ... 50 °C
介质温度范围     -25 ... 50 °C
介质     压缩空气
颗粒大小 max.     50 μm
压缩空气中的含油量     0 ... 5 mg/m3
标准化电路接口     EN 175301-803:2006
防护等级 带接口     IP65
反向极性保护     反极性保护
暂载率     100 %
接通时间型号     17 ms
关闭时间型号     24 ms
在多线路导线板上的组装     PRS-导线板
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。

安沃驰AVENTICS二位三通换向阀，电气操作, 系列 NL2-SOV-0821300922
结构特点    提动阀
外壳    压铸锌
密封件材料    丙烯腈合成材料
标准化电路接口    ISO 6952
防护等级    IP65
接口尺寸    ISO 6952, B 型
类型    多芯插头
Qn 1-2    1100 l/min
Qn 2-3    450 l/min
压缩空气 接口 人口    G 1/4
压缩空气 接口 出口    G 1/4
工作电压DC    24 V
结构特点     提动阀, 可以组装成块
组成部分     二位三通换向阀，电气操作
额定流量 1-2     1100 l/min
额定流量 2-3     450 l/min
工作压力范围     2.5 ... 10 bar
介质     压缩空气 中性气体
介质温度范围     -10 ... 60 °C
低 / 高环境温度     -10 ... 60 °C
先导     内部
密封原理     软密封
颗粒大小 max.     5 μm
根据标准 DIN EN 61140 评定的保护等级（安全等级） 带插头     IP65
暂载率     100 %
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
ATEX可选： ATEX 标志取决于选择的先导阀。



安沃驰AVENTICS调压阀-0821302080
阀门结构形式    提动阀
外壳    黄铜,聚酰胺,铝材
密封件材料    丙烯树胶
Qn 1-2    600 l/min
压缩空气 接口 人口    G 1/4
压缩空气 接口 出口    G 1/4
结构特点     提动阀
工作压力范围     1 ... 16 bar
调节范围 小/大     1 ... 8 bar
低 / 高环境温度     -10 ... 70 °C
介质温度范围     -10 ... 70 °C
介质     压缩空气
压力低于环境和介质温度15°C ，并且允许的高温度为3°C 。



安沃驰AVENTICS二位五通换向阀, 系列 TC15-0820258003
操作元件    双线圈
结构特点    滑阀，正重叠
外壳    聚酰胺(尼龙) 增强型玻璃纤维
密封件材料    丙烯树胶
额定流量Qn    1500 l/min
压缩空气 接口 人口    G 1/4
压缩空气 接口 出口    G 1/4
操作    气动
结构特点     滑阀，正重叠
操作     气动
先导     外部的
密封原理     软密封
流量值     1500 l/min
低 / 高环境温度     -10 ... 50 °C
介质温度范围     -10 ... 50 °C
介质     压缩空气
颗粒大小 max.     5 μm
压缩空气中的含油量     0 ... 5 mg/m3
在多线路导线板上的组装     P-导线板
拧紧螺栓的小扭力     2.5 Nm
重量     0.188 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS传感器, 系列 SN2-0830100480
多芯插头 M8, 3-針
延长脉冲持续时间
电子 PNP
间接安装用于气缸系列 TRB, PRA, ITS, MNI, CSL-RD, ICM, RPC, TRR, FLT, CVI
连接方式型    电子 PNP
功能    电子 PNP
外壳    聚酰胺
防护等级    IP67
芯数    3-針
接口尺寸    M8
类型    多芯插头
防护等级     IP67
开关点精度     ±0,1 mT
额定电流，接通状态     < 15 mA
静态电流（无负荷）     < 10 mA
在使用干簧传感器时，我们推荐使用一个短路保护装置（SCPD）。

安沃驰AVENTICS先导阀, 系列 DO35-1827414016
复位型    带弹簧复位
结构特点    提动阀
密封件材料    氟-树胶
接口尺寸    EN 175301-803, A型
类型    多芯插头
Qn 1-2    140 l/min
Qn 2-3    130 l/min
工作电压 AC    230 V
操作    电子
结构特点     提动阀
操作     电子
密封原理     软密封
工作压力范围     0 ... 10 bar
低 / 高环境温度     -10 ... 50 °C
介质温度范围     -10 ... 50 °C
介质     压缩空气
额定流量 2-3     130 l/min
暂载率     100 %
固定螺栓     M4
启动力矩公差     +0,3
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。



安沃驰AVENTICS二位五通换向阀, 系列 HF04-0820062501
HF04 - 5/2DS - 024DC
安沃驰 HF04/HF04-XF 系列属于通用灵活的阀组阀岛系统，具有多种电动控制方案和气动功能。
操作元件    双线圈
换向原理    5/2
结构特点    滑阀，正重叠
外壳    聚酰胺
密封件材料    丙烯树胶,聚氨酯
防护等级    IP65
额定流量Qn    400 l/min
工作电压DC    24 V
用于系列    HF04,LP04,HF04-XF
操作    电子
结构特点     滑阀，正重叠
操作     电子
先导     外部的, 内部
密封原理     软密封
组合原理（闭锁原理）     双重底板原理
工作压力范围     -0.9 ... 10 bar
控制压力 小/大     3 ... 8 bar
低 / 高环境温度     -5 ... 50 °C
介质温度范围     0 ... 50 °C
介质     压缩空气
颗粒大小 max.     5 μm
压缩空气中的含油量     0 ... 5 mg/m3
额定流量Qn     400 l/min
防护等级 带接口     IP65
保护电路     Z-二极管
反向极性保护     反极性保护
发光二极管状态显示     黄色
暂载率     100 %
固定螺栓     十字型槽 DIN EN ISO 4757-Z0
拧紧螺栓的小扭力     0.25 Nm
重量     0.048 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
先导类型(内先导或外先导)不在阀内体现，而是在阀岛的端板上。




安沃驰AVENTICS二位五通换向阀, 系列 TC08-0820060176
操作元件    单线圈
复位型    带弹簧复位/空气弹簧复位
换向原理    5/2
结构特点    滑阀，正重叠
外壳    聚酰胺(尼龙) 增强型玻璃纤维
密封件材料    丙烯树胶,聚氨酯
标准化电路接口    ISO 15217
防护等级    IP65
接口尺寸    ISO 15217, C 型
类型    多芯插头
额定流量Qn    800 l/min
压缩空气 接口 人口    G 1/8
压缩空气 接口 出口    G 1/8
工作电压DC    24 V
操作    电子
结构特点     滑阀，正重叠
操作     电子
密封原理     软密封
低 / 高环境温度     -10 ... 50 °C
介质温度范围     -10 ... 50 °C
介质     压缩空气
颗粒大小 max.     5 μm
压缩空气中的含油量     0 ... 5 mg/m3
额定流量Qn     800 l/min
标准化电路接口     ISO 15217
防护等级 带接口     IP65
暂载率     100 %
在多线路导线板上的组装     P-导线板
拧紧螺栓的小扭力     2 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。



安沃驰AVENTICS二位五通换向阀, 系列 TC08-0820060211
驱动电压 24 V DC5/2Qn = 800 l/min预控阀的宽度 : 15 mm管式连接压缩空气 接口 出口 : G 1/8电气连接 : 多芯插头, M8, 4-針手动控制装置 : 锁定式单线圈带弹簧复位/空气弹簧复位先导 : 内部
操作元件    单线圈
复位型    带弹簧复位/空气弹簧复位
换向原理    5/2
结构特点    滑阀，正重叠
外壳    聚酰胺(尼龙) 增强型玻璃纤维
密封件材料    丙烯树胶,聚氨酯
标准化电路接口    DIN EN 60947-5-2
防护等级    IP65
芯数    4-針
接口尺寸    M8
类型    多芯插头
额定流量Qn    800 l/min
压缩空气 接口 人口    G 1/8
压缩空气 接口 出口    G 1/8
工作电压DC    24 V
操作    电子
结构特点     滑阀，正重叠
操作     电子
密封原理     软密封
低 / 高环境温度     -10 ... 50 °C
介质温度范围     -10 ... 50 °C
介质     压缩空气
颗粒大小 max.     5 μm
压缩空气中的含油量     0 ... 5 mg/m3
额定流量Qn     800 l/min
标准化电路接口     DIN EN 60947-5-2
根据标准 DIN EN 61140 评定的保护等级（安全等级） 电子     等级 III
防护等级 带接口     IP65
发光二极管状态显示     黄色
暂载率     100 %
在多线路导线板上的组装     P-导线板
拧紧螺栓的小扭力     2 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。




安沃驰AVENTICS二位五通换向阀, 系列 TC08-R422100970
驱动电压 24 V DC5/2Qn = 800 l/min预控阀的宽度 : 15 mm管式连接压缩空气 接口 出口 : G 1/8电气连接 : 多芯插头, M8, 3-針手动控制装置 : 锁定式单线圈带弹簧复位/空气弹簧复位先导 : 内部
操作元件    单线圈
复位型    带弹簧复位/空气弹簧复位
换向原理    5/2
结构特点    滑阀，正重叠
外壳    聚酰胺(尼龙) 增强型玻璃纤维
密封件材料    丙烯树胶,聚氨酯
标准化电路接口    DIN EN 60947-5-2
防护等级    IP65
芯数    3-針
接口尺寸    M8
类型    多芯插头
额定流量Qn    800 l/min
压缩空气 接口 人口    G 1/8
压缩空气 接口 出口    G 1/8
工作电压DC    24 V
操作    电子
结构特点     滑阀，正重叠
操作     电子
密封原理     软密封
低 / 高环境温度     -10 ... 50 °C
介质温度范围     -10 ... 50 °C
介质     压缩空气
颗粒大小 max.     5 μm
压缩空气中的含油量     0 ... 5 mg/m3
额定流量Qn     800 l/min
标准化电路接口     DIN EN 60947-5-2
根据标准 DIN EN 61140 评定的保护等级（安全等级） 电子     等级 III
防护等级 带接口     IP65
发光二极管状态显示     黄色
暂载率     100 %
在多线路导线板上的组装     P-导线板
拧紧螺栓的小扭力     2 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。



安沃驰AVENTICS二位五通换向阀, 系列 TC08-0820060601
驱动电压 24 V DC5/2Qn = 800 l/min预控阀的宽度 : 15 mm管式连接压缩空气 接口 出口 : G 1/8电气连接 : 多芯插头, ISO 15217, C 型手动控制装置 : 按钮式双线圈先导 : 内部
操作元件    双线圈
换向原理    5/2
结构特点    滑阀，正重叠
外壳    聚酰胺(尼龙) 增强型玻璃纤维
密封件材料    丙烯树胶,聚氨酯
标准化电路接口    ISO 15217
防护等级    IP65
接口尺寸    ISO 15217, C 型
类型    多芯插头
额定流量Qn    800 l/min
压缩空气 接口 人口    G 1/8
压缩空气 接口 出口    G 1/8
工作电压DC    24 V
操作    电子
结构特点     滑阀，正重叠
操作     电子
密封原理     软密封
低 / 高环境温度     -10 ... 50 °C
介质温度范围     -10 ... 50 °C
介质     压缩空气
颗粒大小 max.     5 μm
压缩空气中的含油量     0 ... 5 mg/m3
额定流量Qn     800 l/min
标准化电路接口     ISO 15217
防护等级 带接口     IP65
暂载率     100 %
在多线路导线板上的组装     P-导线板
拧紧螺栓的小扭力     2 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。



安沃驰AVENTICS二位五通换向阀, 系列 TC08-0820060861
驱动电压 24 V DC5/2Qn = 800 l/min预控阀的宽度 : 15 mm底板连接 管式连接压缩空气 接口 出口 : G 1/8电气连接 : 多芯插头, ISO 15217, C 型可以组装成块手动控制装置 : 按钮式单线圈带弹簧复位/空气弹簧复位先导 : 外部的
操作元件    单线圈
复位型    带弹簧复位/空气弹簧复位
换向原理    5/2
结构特点    滑阀，正重叠
外壳    聚酰胺(尼龙) 增强型玻璃纤维
密封件材料    丙烯树胶,聚氨酯
标准化电路接口    ISO 15217
防护等级    IP65
接口尺寸    ISO 15217, C 型
类型    多芯插头
额定流量Qn    800 l/min
压缩空气 接口 人口    G 1/8
压缩空气 接口 出口    G 1/8
工作电压DC    24 V
操作    电子
结构特点     滑阀，正重叠
操作     电子
先导     外部的
密封原理     软密封
组合原理（闭锁原理）     盘式原理
工作压力范围     -0.9 ... 10 bar
低 / 高环境温度     -10 ... 50 °C
介质温度范围     -10 ... 50 °C
介质     压缩空气
颗粒大小 max.     5 μm
额定流量Qn     800 l/min
标准化电路接口     ISO 15217
防护等级 带接口     IP65
暂载率     100 %
拧紧螺栓的小扭力     2 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS压缩空气软管, 系列 TU1-S-PUR-R412014559
适用于动态引脚排列
外部直径    12 mm
壁厚    1.5 mm
材料：管子    聚酯-聚氨酯
颜色    天然
长度    50 m
运行压力大可达 20 °C     10 bar
低 / 高环境温度     -30 ... 80 °C
外部校准
适合在牵引链中使用



安沃驰AVENTICS传感器, 系列 ST9-0830100486
连接方式型    簧片型
外壳    聚酰胺
防护等级    IP67,IP65
芯数    3-針
接口尺寸    M8
类型    多芯插头
凹槽宽度    9 mm 沟槽
用于气缸系列    KHZ
防护等级     IP67 IP65
开关点精度     ±0,1 mT
额定电流，接通状态     < 7 mA
静态电流（无负荷）     < 3 mA
振动阻力     60 g (50 ... 2000 Hz)
冲击阻力     100 g / 11 ms
在使用干簧传感器时，我们推荐使用一个短路保护装置（SCPD）。



安沃驰AVENTICS二位五通换向阀, 系列 TC15-0820058361
驱动电压 24 V DC5/2Qn = 1500 l/min预控阀的宽度 : 15 mm管式连接压缩空气 接口 出口 : G 1/4电气连接 : 多芯插头, M8, 4-針手动控制装置 : 按钮式单线圈带弹簧复位先导 : 外部的
操作元件    单线圈
复位型    带弹簧复位
换向原理    5/2
结构特点    滑阀，正重叠
外壳    聚酰胺(尼龙) 增强型玻璃纤维
密封件材料    丙烯树胶,氢化-腈-树胶
标准化电路接口    DIN EN 60947-5-2
防护等级    IP65
芯数    4-針
接口尺寸    M8
类型    多芯插头
额定流量Qn    1500 l/min
压缩空气 接口 人口    G 1/4
压缩空气 接口 出口    G 1/4
工作电压DC    24 V
操作    电子
结构特点     滑阀，正重叠
操作     电子
密封原理     软密封
低 / 高环境温度     -10 ... 50 °C
介质温度范围     -10 ... 50 °C
介质     压缩空气
颗粒大小 max.     5 μm
压缩空气中的含油量     0 ... 5 mg/m3
额定流量Qn     1500 l/min
标准化电路接口     DIN EN 60947-5-2
根据标准 DIN EN 61140 评定的保护等级（安全等级） 电子     等级 III
防护等级 带接口     IP65
发光二极管状态显示     黄色
暂载率     100 %
在多线路导线板上的组装     P-导线板
拧紧螺栓的小扭力     2.5 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。




安沃驰AVENTICS二位五通换向阀, 系列 TC15-0820058501
驱动电压 24 V DC5/2Qn = 1500 l/min预控阀的宽度 : 15 mm管式连接压缩空气 接口 出口 : G 1/4电气连接 : 多芯插头, ISO 15217, C 型手动控制装置 : 锁定式双线圈先导 : 内部
操作元件    双线圈
换向原理    5/2
结构特点    滑阀，正重叠
外壳    聚酰胺(尼龙) 增强型玻璃纤维
密封件材料    丙烯树胶,氢化-腈-树胶
标准化电路接口    ISO 15217
防护等级    IP65
接口尺寸    ISO 15217, C 型
类型    多芯插头
额定流量Qn    1500 l/min
压缩空气 接口 人口    G 1/4
压缩空气 接口 出口    G 1/4
工作电压DC    24 V
操作    电子
结构特点     滑阀，正重叠
操作     电子
密封原理     软密封
低 / 高环境温度     -10 ... 50 °C
介质温度范围     -10 ... 50 °C
介质     压缩空气
颗粒大小 max.     5 μm
压缩空气中的含油量     0 ... 5 mg/m3
额定流量Qn     1500 l/min
标准化电路接口     ISO 15217
防护等级 带接口     IP65
暂载率     100 %
在多线路导线板上的组装     P-导线板
拧紧螺栓的小扭力     2.5 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。



安沃驰AVENTICS二位五通换向阀, 系列 TC15-0820058601
驱动电压 24 V DC5/2Qn = 1500 l/min预控阀的宽度 : 15 mm管式连接压缩空气 接口 出口 : G 1/4电气连接 : 多芯插头, ISO 15217, C 型手动控制装置 : 按钮式双线圈先导 : 内部
操作元件    双线圈
换向原理    5/2
结构特点    滑阀，正重叠
外壳    聚酰胺(尼龙) 增强型玻璃纤维
密封件材料    丙烯树胶,氢化-腈-树胶
标准化电路接口    ISO 15217
防护等级    IP65
接口尺寸    ISO 15217, C 型
类型    多芯插头
额定流量Qn    1500 l/min
压缩空气 接口 人口    G 1/4
压缩空气 接口 出口    G 1/4
工作电压DC    24 V
操作    电子
结构特点     滑阀，正重叠
操作     电子
密封原理     软密封
低 / 高环境温度     -10 ... 50 °C
介质温度范围     -10 ... 50 °C
介质     压缩空气
颗粒大小 max.     5 μm
压缩空气中的含油量     0 ... 5 mg/m3
额定流量Qn     1500 l/min
标准化电路接口     ISO 15217
防护等级 带接口     IP65
暂载率     100 %
在多线路导线板上的组装     P-导线板
拧紧螺栓的小扭力     2.5 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS二位五通换向阀, 系列 TC15-0820058651
驱动电压 24 V DC5/2Qn = 1500 l/min预控阀的宽度 : 15 mm管式连接压缩空气 接口 出口 : G 1/4电气连接 : 多芯插头, ISO 15217, C 型手动控制装置 : 按钮式双线圈先导 : 外部的
操作元件    双线圈
换向原理    5/2
结构特点    滑阀，正重叠
外壳    聚酰胺(尼龙) 增强型玻璃纤维
密封件材料    丙烯树胶,氢化-腈-树胶
标准化电路接口    ISO 15217
防护等级    IP65
接口尺寸    ISO 15217, C 型
类型    多芯插头
额定流量Qn    1500 l/min
压缩空气 接口 人口    G 1/4
压缩空气 接口 出口    G 1/4
工作电压DC    24 V
操作    电子
结构特点     滑阀，正重叠
密封原理     软密封
低 / 高环境温度     -10 ... 50 °C
介质温度范围     -10 ... 50 °C
介质     压缩空气
颗粒大小 max.     5 μm
压缩空气中的含油量     0 ... 5 mg/m3
额定流量Qn     1500 l/min
标准化电路接口     ISO 15217
防护等级 带接口     IP65
暂载率     100 %
在多线路导线板上的组装     P-导线板
拧紧螺栓的小扭力     2.5 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。



安沃驰AVENTICS二位五通换向阀, 系列 TC15-0820058761
5/2Qn = 1500 l/min预控阀的宽度 : 15 mm底板连接 管式连接压缩空气 接口 出口 : G 1/4电气连接 : 多芯插头, ISO 15217, C 型可以组装成块手动控制装置 : 锁定式单线圈带弹簧复位先导 : 外部的
操作元件    单线圈
复位型    带弹簧复位
换向原理    5/2
结构特点    滑阀，正重叠
外壳    聚酰胺(尼龙) 增强型玻璃纤维
密封件材料    丙烯树胶,氢化-腈-树胶
标准化电路接口    ISO 15217
防护等级    IP65
接口尺寸    ISO 15217, C 型
类型    多芯插头
额定流量Qn    1500 l/min
压缩空气 接口 出口    G 1/4
工作电压DC    24 V
操作    电子
结构特点     滑阀，正重叠
先导     外部的
密封原理     软密封
组合原理（闭锁原理）     盘式原理
工作压力范围     -0.9 ... 10 bar
低 / 高环境温度     -10 ... 50 °C
介质温度范围     -10 ... 50 °C
介质     压缩空气
颗粒大小 max.     5 μm
额定流量Qn     1500 l/min
标准化电路接口     ISO 15217
防护等级 带接口     IP65
暂载率     100 %
在 DIN EN 60715 导轨上组装     TH35 x 15
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。



安沃驰AVENTICS二位五通换向阀, 系列 TC15-0820058128
操作元件    单线圈
复位型    带弹簧复位
换向原理    5/2
结构特点    滑阀，正重叠
外壳    聚酰胺(尼龙) 增强型玻璃纤维
密封件材料    丙烯树胶,氢化-腈-树胶
标准化电路接口    ISO 15217
防护等级    IP65
接口尺寸    ISO 15217, C 型
类型    多芯插头
额定流量Qn    1500 l/min
压缩空气 接口 人口    G 1/4
压缩空气 接口 出口    G 1/4
工作电压 AC    230 V
工作电压 AC    230 V
操作    电子
结构特点     滑阀，正重叠
密封原理     软密封
低 / 高环境温度     -10 ... 50 °C
介质温度范围     -10 ... 50 °C
介质     压缩空气
颗粒大小 max.     5 μm
压缩空气中的含油量     0 ... 5 mg/m3
额定流量Qn     1500 l/min
标准化电路接口     ISO 15217
防护等级 带接口     IP65
暂载率     100 %
无用发射符合     EN 50081:1992
在多线路导线板上的组装     P-导线板
拧紧螺栓的小扭力     2.5 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。



AVENTICS安沃驰2x3/2换向阀, 系列 WV02-0820037152
2x3/2Qn = 600 l/min预控阀的宽度 : 15 mm常开/常闭管式连接压缩空气 接口 出口 : G 1/8电气连接 : 多芯插头, ISO 15217, C 型手动控制装置 : 锁定式先导 : 内部
换向原理    2x3/2
结构特点    滑阀，正重叠
外壳    铝材
密封件材料    氢化-丙烯腈-树胶
标准化电路接口    ISO 15217
防护等级    IP65
接口尺寸    ISO 15217, C 型
类型    多芯插头
额定流量Qn    600 l/min
压缩空气 接口 人口    G 1/8
压缩空气 接口 出口    G 1/8
工作电压DC    24 V
操作    电子
结构特点     滑阀，正重叠
先导     内部
密封原理     软密封
工作压力范围     2.2 ... 10 bar
控制压力 小/大     2.2 ... 10 bar
低 / 高环境温度     0 ... 50 °C
介质温度范围     0 ... 60 °C
介质     压缩空气
颗粒大小 max.     5 μm
压缩空气中的含油量     0 ... 5 mg/m3
额定流量Qn     600 l/min
标准化电路接口     ISO 15217
防护等级 带接口     IP65
暂载率     100 %
接通时间型号     12 ms
关闭时间型号     24 ms
在多线路导线板上的组装     PRS-导线板
固定螺栓     M3
重量     0.16 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。



安沃驰AVENTICS三位五通换向阀, 系列 CD02-AL-0820039316
ISO 15407-118 mm5/3中位封闭Qn = 400 l/min压缩空气 接口 出口 VDMA 02底板电气连接 2, 多芯插头, ISO 15217, C 型手动控制装置 锁定式
标准化    ISO 15407-1
尺寸    18 mm
换向原理    5/3
结构特点    滑阀，正重叠
外壳    铝材
密封件材料    丙烯树胶,氢化-丙烯腈-树胶
标准化电路接口    ISO 15217
防护等级    IP65
接口尺寸    ISO 15217, C 型
类型    多芯插头
额定流量Qn    400 l/min
压缩空气 接口 人口    VDMA 02底板
压缩空气 接口 出口    VDMA 02底板
工作电压DC    24 V
结构特点     滑阀，正重叠
先导     内部
密封原理     软密封
组合原理（闭锁原理）     底板原理
连接类型     底板连接
标准     ISO 15407-1, 18 mm
标准化电路接口     ISO 15217
工作压力范围     2.2 ... 10 bar
控制压力 小/大     2.2 ... 10 bar
低 / 高环境温度     0 ... 50 °C
介质温度范围     0 ... 60 °C
介质     压缩空气
颗粒大小 max.     5 μm
压缩空气中的含油量     0 ... 5 mg/m3
防护等级 带接口     IP65
暂载率     100 %
安装螺钉     M3
重量     0.17 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。




安沃驰AVENTICS二位三通换向阀, 系列 CD07-5710400000
操作元件    单面气动操作,双气控
结构特点    滑阀，正重叠
外壳    压铸锌
密封件材料    丙烯树胶
额定流量Qn    1400 l/min
压缩空气 接口 人口    M14x1,5
压缩空气 接口 出口    M14x1,5
操作    气动
结构特点     滑阀，正重叠
操作     气动
密封原理     软密封
流量值     1400 l/min
工作压力范围     -0.95 ... 10 bar
介质     压缩空气
颗粒大小 max.     50 μm
压缩空气中的含油量     0 ... 1 mg/m3
重量     0.4 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
选配阀：输入和输出压缩空气接口可以互换。这样就能够以常闭或常开运行方式使用阀门。



安沃驰AVENTICS二位三通换向阀, 系列 CD07-5634461100
操作元件    按钮
换向原理    3/2
结构特点    滑阀，正重叠
按钮
外壳    压铸锌,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料    丙烯树胶
额定流量Qn    1400 l/min
压缩空气 接口 人口    G 1/4
压缩空气 接口 出口    G 1/4
压缩空气接口型号    内螺纹
操作    机械式
结构特点     滑阀，正重叠
操作     机械式
换向原理     3/2
密封原理     软密封
额定流量Qn     1400 l/min
工作压力范围     -0.95 ... 10 bar
低 / 高环境温度     -25 ... 80 °C
介质温度范围     -25 ... 80 °C
介质     压缩空气
压缩空气中的含油量     0 ... 1 mg/m3
选配阀：输入和输出压缩空气接口可以互换。这样就能够以常闭或常开运行方式使用阀门。
AVENTICS过滤减压阀0821300756
