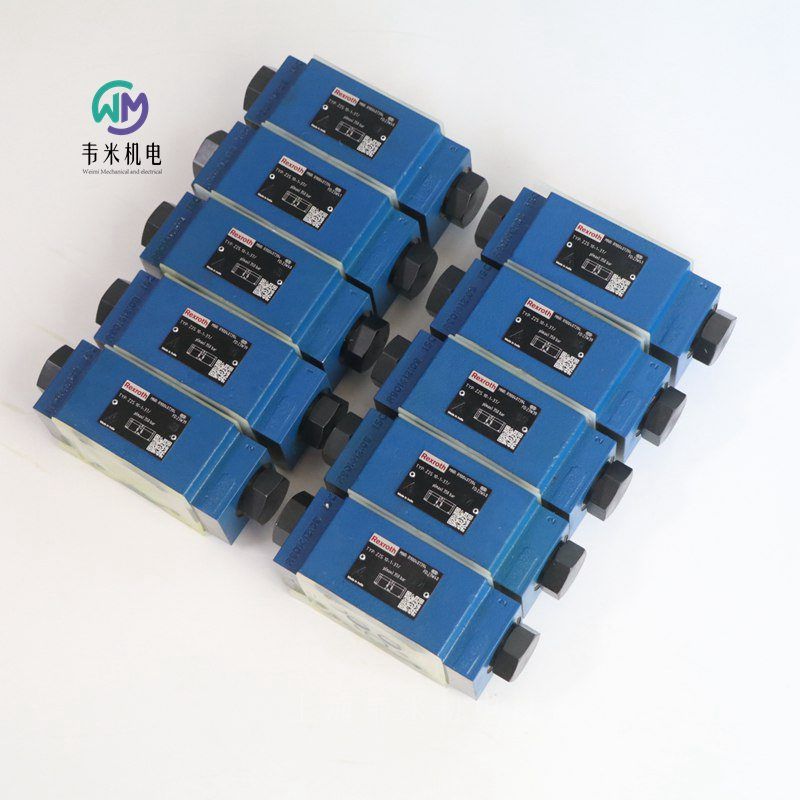

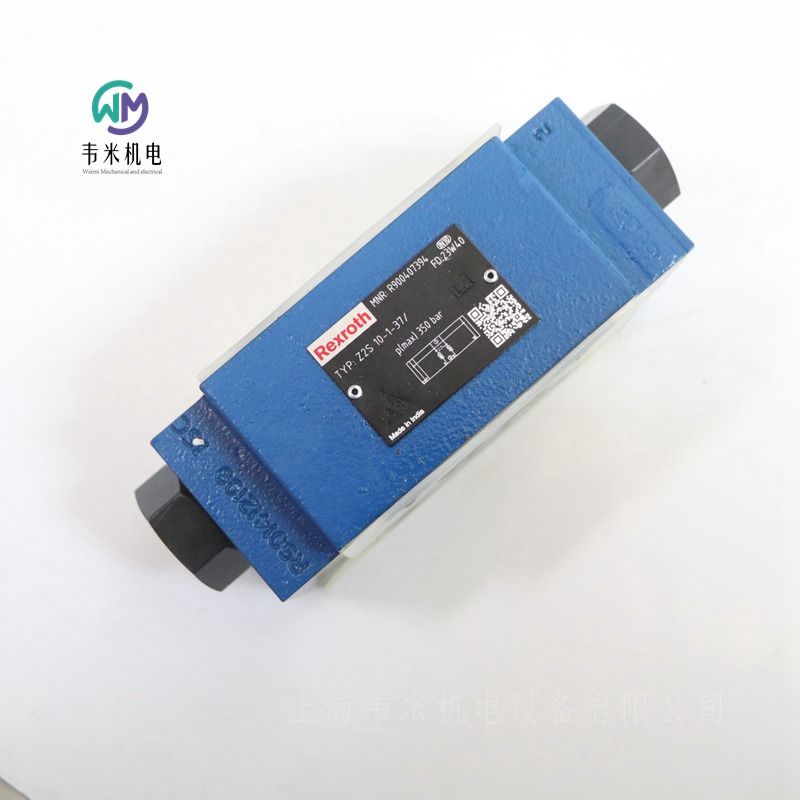

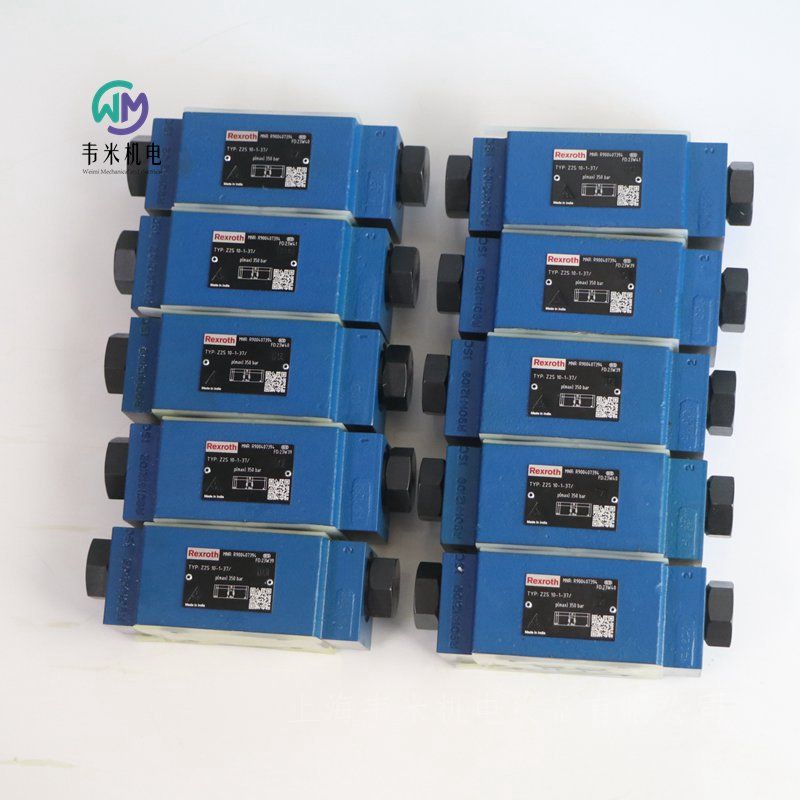

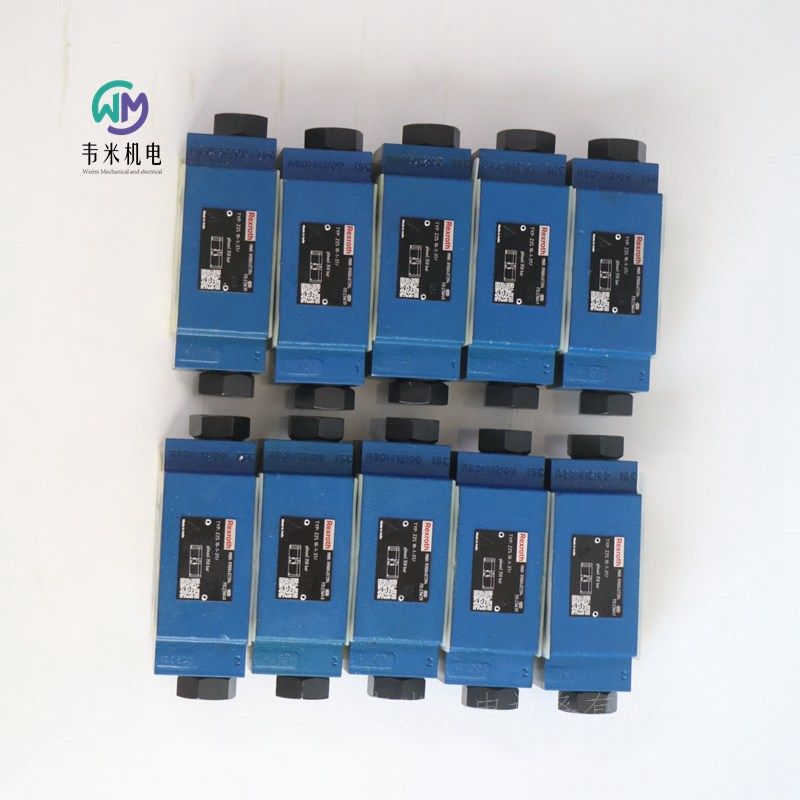

REXROTH单向阀Z2S10-1-37/，上海韦米机电设备有限公司主营供应产品，产品图片实物拍摄，原厂原装，质保一年，大量产品现货供应，价格优惠快速报价，联系人：雷青。欢迎咨询采购！

力士乐REXROTH单向阀R900407394
叠加式单向阀 Z2S10-1-3X/
R900407394 Z2S10-1-37/
公称尺寸 10，A1 → A2，B1 → B2，带机械操作
高性能范围内的工业液压阀。根据液压符号可靠阻断油流
直接驱动
通道A和B无泄漏堵塞
破裂压力1.5巴
产品属性
连接图    ISO 4401-05-04-05
产品系列    Z2S10
工作压力[bar]    350
流量[l/min]    160
滑阀符号    A1→A2，B1→B2
连接类型    叠加阀板
大小    10
驱动类型    机械驱动
端口数    5.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    2.64

力士乐REXROTH先导式单向阀
Z2S 10
规格 10
组件系列 3X
大工作压力 315 bar
大流量 120 l/min
用于垂直叠加的叠加阀
油口安装面符合 ISO 4401-05-04-0-05, ISO 4401-05-05-0-05
用于一个或两个执行机构油口的无泄漏阻塞，可选
不同的开启压力
带预开口（标准）；不带预开口（可选）
单向阀安装套件可单独使用
防腐蚀设计
Z2S 型单向阀是采用叠加阀板设计的先导式单向阀。
用于一个或两个执行机构油口的无泄漏阻塞，甚至能够用于长期停机的情况。
在方向A1到A2 或 B1 到B2 上，可以自由流动；在相反方向上，流动被阻塞。
例如，如果阀门的流向是从A1到A2，控制阀芯将向 B 侧方向移动，打开球座阀并推动阀心偏离其阀座。液压油现在即可从B2 流向B1。
为了可以安全地封闭球座阀，必须液压卸载控制阀芯（请参阅油路示例）。
预开口
由于预开口的存在，加压液体可以进行衰减降压。这样避免了可能的换向冲击。
由于使用的是具有扩大的开口控制面积比的两级设置，使用较低的先导压力也可以安全卸载。
德国力士乐REXROTH单向阀订货号和型号：
R900407424 Z2S10A1-3X/
R900407424 Z2S10A1-37/
R900407440 Z2S10A1-3X/V
R900407394 Z2S10-1-34
R900407394 Z2S10-1-3X/
R900407394 Z2S10-1-37/
R900421985 Z2S10-2-3X
R900421985 Z2S10-2-37/

力士乐REXROTH比例阀R901401779
液压比例方向阀 4WRLE16E180SJ-4X/MXY/24A1
R901401779 4WRLE16E180SJ-42/MXY/24A1
公称尺寸 16, , 符号 E, , 通过集成电子元件实现电气控制, , 24 VDC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向，通过内部活塞位置反馈实现高精度。
滑阀
由伺服电动机控制的
进步的
外部先导油供应、外部先导油回油
产品属性
连接图    ISO 4401-07-07-0-05
产品系列    4WRLE
工作压力[bar]    350
流量[l/min]    800
滑阀符号    符号E
连接类型    底板安装
标称流量[l/min]    180
大小    16
驱动类型    带车载电子设备的电气
端口数    4.
切换位置数量    3.
电源电压    24伏直流电
电子连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175201-804的7极（6+PE）连接器
无线连接    模拟，指令值±10 V
符合性说明    CE–电磁兼容性2014/30/EU；RoHS指令2011/65/EU
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    11.59


力士乐REXROTH带电气位置反馈和集成电子元件 (OBE) 的直动式二位四通和三位四通比例方向阀
4WREE
规格 6, 10
组件系列 2X
大工作压力 315 bar
大流量 180 l/min
带电气位置反馈和集成电子元件 (OBE) 的直动式比例方向阀
调整体积流量的方向和大小
通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作
用于底板安装：孔图按 ISO 4401
弹簧定中的控制滑板
型号 4WREE...-2X/...
在阀板设计中两位四通及三位四通比例方向阀用作直动式设备。通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作。通过集成电子元件控制线圈。
设置：
阀门的基本构成包括：
带连接面的壳体
带有压缩弹簧与弹簧座的控制阀芯
带对中螺纹的线圈
位置传感器
集成电子元件
可通过 Pg7 进行电气零电位调节
功能：
线圈和断电后，位于弹簧座和之间的压缩弹簧和可将控制阀芯置于中心位置
可通过控制比例电磁铁（例如，线圈“b”）直接操作控制阀芯
→控制阀芯与电气输入信号成比例地向左移动
→通过具有渐进
流体特性的节流横截面，进行从 P 到 A 及从 B 到 T 的连接
关闭线圈
→控制阀芯在压缩弹簧的作用下返回至中心位置
在断电状态下，线圈的复位弹簧使得控制阀芯保持在机械中心位置。使用带有符号“V”的控制阀芯时，此位置与液压中心位置不对应！电动阀控制环关闭时，控制阀芯将位于液压中心位置。
重要注意事项：
PG 装配不得打开。位于下方的调节螺母的机械调节已禁用，该操作会损坏阀门！
带两个阀芯位置的阀门：（型号 4WREE...A...）
基本上，此型号阀的功能与带三个阀芯位置的阀门功能相对应。但是，此双阀芯位置阀仅配有线圈“a”。它配有保护塞来代替第二个比例电磁铁。
注意：
由于设计原理，阀内固有内部泄漏，泄漏量可能随着使用年限而增加。
注意：
不得让油箱管路排空运行。在相应的安装条件下，必须安装一个预载阀（预载压力约为 2 bar）。
德国力士乐REXROTH比例阀订货号和型号：
R900911004 4WREE6W32-24/G24K31/A1V
R900974247 4WREE6WA16-24/G24K31/A1V
R900950341 4WREE6E08-24/G24K31/A1V-655
R900950342 4WREE6E16-2X/G24K31/A1V-655
R900950342 4WREE6E16-24/G24K31/A1V-655
R900907114 4WREE6E32-24/G24K31/A1V
R900925733 4WREE6E32-24/G24K31/F1V
R901295270 4WREE6V16-24/G24K31/A1V-742
R901453116 4WREE6X00-2X/G24K31/F1V-A22
R900933073 4WREE10E25-23/G24K31/A1V
R900927231 4WREE10E50-23/G24K31/A1V
R900927231 4WREE10E50-2X/G24K31/A1V
R900927230 4WREE10E75-23/G24K31/A1V
R900970089 4WREE10E1-75-2X/G24K31/F1V
R900927356 4WREE10E75-2X/G24K31/F1V
R900703908 4WREE10E1-50-2X/G24K31/F1V
R900931371 4WREE10W50-23/G24K31/A1V
R900927234 4WREE10W1-75-2X/G24K31/A1V
R900927234 4WREE10W1-75-23/G24K31/A1V
R900927232 4WREE10E1-75-2X/G24K31/A1V
R900949806 4WREE10W50-2X/G24K31/F1V
R900927233 4WREE10W75-2X/G24K31/A1V
R900948360 4WREE10W75-2X/G24K31/F1V
R900962405 4WREE10W1-25-2X/G24K31/F1V
R900933077 4WREE10W1-50-2X/G24K31/A1V
R900965185 4WREE10W1-50-2X/G24K31/F1V
R900976119 4WREE10W1-75-2X/G24K31/F1V
R900927235 4WREE10V50-23/G24K31/A1V
R900924607 4WREE10V75-2X/G24K31/A1V
R900617269 4WREE10V75-2X/G24K31/F1V

力士乐REXROTH比例阀R901295270
液压比例方向阀 4WREE6V16-2X/G24K31/A1V-742
R901295270 4WREE6V16-24/G24K31/A1V-742
公称尺寸 6, , 符号 V, , 通过集成电子元件实现电气控制, , 24 VDC
高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度
滑阀
直接驱动
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    4WRE（E）6,10
工作压力[bar]    315
流量[l/min]    80
滑阀符号    符号V
连接类型    底板安装
标称流量[l/min]    16
大小    6.
驱动类型    带车载电子设备的电气
端口数    4.
切换位置数量    3.
电源电压    24伏直流电
电子连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175201-804的连接器7极（6+PE）
无线连接    模拟，指令值±10 V
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    2.44

力士乐REXROTH比例阀R900974247
液压比例方向阀 4WREE6WA16-2X/G24K31/A1V
R900974247 4WREE6WA16-24/G24K31/A1V
公称尺寸 6, , 符号 WA, , 通过集成电子元件实现电气控制, , 24 VDC
高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度
滑阀
直接驱动
工业用高性能液压阀
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    4WRE（E）6,10
工作压力[bar]    315
流量[l/min]    80
滑阀符号    符号WA
连接类型    底板安装
标称流量[l/min]    16
大小    6.
驱动类型    带集成电子设备的电气
端口数    4.
切换位置数量    2.
电源电压    24伏直流电
电子连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175201-804的连接器7极（6+PE）
无线连接    模拟，命令值0…10 V
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    1.88

力士乐REXROTH比例阀R900933073
液压比例方向阀 4WREE10E25-2X/G24K31/A1V
R900933073 4WREE10E25-23/G24K31/A1V
公称尺寸 10, , 符号 E, , 通过集成电子元件实现电气控制, , 24 VDC
高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度
滑阀
直接驱动
工业用高性能液压阀
产品属性
连接图    ISO 4401-05-04-05
产品系列    4WRE（E）6,10
工作压力[bar]    315
流量[l/min]    150
滑阀符号    符号E
连接类型    底板安装
标称流量[l/min]    25
大小    10
驱动类型    带集成电子设备的电气
端口数    4.
切换位置数量    3.
电源电压    24伏直流电
电子连接器    连接器R900021267/R900217845，7极（6+PE）
电气连接说明    符合EN 175201-804的连接器7极（6+PE）
无线连接    模拟，指令值±10 V
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    6.24

力士乐REXROTH比例阀R900931371
液压比例方向阀 4WREE10W50-2X/G24K31/A1V
R900931371 4WREE10W50-23/G24K31/A1V
公称尺寸 10, , 符号 W, , 通过集成电子元件实现电气控制, , 24 VDC
高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度
滑阀
直接驱动
工业用高性能液压阀
产品属性
连接图    ISO 4401-05-04-05
产品系列    4WRE（E）6,10
工作压力[bar]    315
流量[l/min]    180
滑阀符号    符号W
连接类型    底板安装
标称流量[l/min]    50
大小    10
驱动类型    带集成电子设备的电气
端口数    4.
切换位置数量    3.
电源电压    24伏直流电
电子连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175201-804的连接器7极（6+PE）
无线连接    模拟，指令值±10 V
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    6.26

力士乐REXROTH比例阀R900927233
液压比例方向阀 4WREE10W75-2X/G24K31/A1V
R900927233 4WREE10W75-23/G24K31/A1V
公称尺寸 10, , 符号 W, , 通过集成电子元件实现电气控制, , 24 VDC
高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度
滑阀
直接驱动
工业用高性能液压阀
产品属性
连接图    ISO 4401-05-04-05
产品系列    4WRE（E）6,10
工作压力[bar]    315
流量[l/min]    180
滑阀符号    符号W
连接类型    底板安装
标称流量[l/min]    75
大小    10
驱动类型    带集成电子设备的电气
端口数    4.
切换位置数量    3.
电源电压    24伏直流电
电子连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175201-804的连接器7极（6+PE）
无线连接    模拟，指令值±10 V
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    6.24
配套七芯插头：
金属R900021267
半金属R900217845
配套放大板
R900979889 VT-VRPA 2-2-1X/V0/T1
R900249811 VT-MRPA2-2-1X/V0/0
R900979888 VT-VRPA 2-2-1X/V0/T5

力士乐REXROTH比例阀R900927232
液压比例方向阀 4WREE10E1-75-2X/G24K31/A1V
R900927232 4WREE10E1-75-23/G24K31/A1V
公称尺寸 10, , 符号 E1, , 通过集成电子元件实现电气控制, , 24 VDC
高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度
滑阀
直接驱动
工业用高性能液压阀
产品属性
连接图    ISO 4401-05-04-05
产品系列    4WRE（E）6,10
工作压力[bar]    315
流量[l/min]    180
滑阀符号    符号E1
连接类型    底板安装
标称流量[l/min]    75
大小    10
驱动类型    带集成电子设备的电气
端口数    4.
切换位置数量    3.
电源电压    24伏直流电
电子连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175201-804的连接器7极（6+PE）
无线连接    模拟，指令值±10 V
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    6.24
插入式连接器7P Z31 BF6-3PG11KSPEZ
R900021267
匹配连接器，连接器7极（6+PE）EN 175301-804
插入式连接器7P Z31 C01530F0060021
R900217845
匹配连接器，连接器7极（6+PE）EN 175301-804
阀放大器VT-VRPA 2-2-1X/V0/T1
R900979889
带2个电磁阀和位置反馈的比例方向阀的阀放大器
阀放大器VT-MRPA2-2-1X/V0/0
R900249811
带2个电磁阀和位置反馈的比例方向阀的阀放大器
阀放大器VT-VRPA 2-2-1X/V0/T5
R900979888
带2个电磁阀和位置反馈的比例方向阀的阀放大器

力士乐REXROTH比例阀R900927230
液压比例方向阀 4WREE10E75-2X/G24K31/A1V
R900927230 4WREE10E75-23/G24K31/A1V
公称尺寸 10, , 符号 E, , 通过集成电子元件实现电气控制, , 24 VDC
高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度
滑阀
直接驱动
工业用高性能液压阀
产品属性
连接图    ISO 4401-05-04-05
产品系列    4WRE（E）6,10
工作压力[bar]    315
流量[l/min]    180
滑阀符号    符号E
连接类型    底板安装
标称流量[l/min]    75
大小    10
驱动类型    带车载电子设备的电气
端口数    4.
切换位置数量    3.
电源电压    24伏直流电
电子连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175201-804的连接器7极（6+PE）
无线连接    模拟，指令值±10 V
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    6.26

力士乐REXROTH4WREE6E32-2X/G24K31/A1V
R900907114 4WREE6E32-24/G24K31/A1V
公称尺寸 6，符号 E，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度
工业高性能液压阀
滑阀
直动式
连接图    ISO 4401-03-02-0-05
压力 [bar]    315
体积流量 [l/min]    80
活塞符号    符号 E
控件    集成电子产品
连接类型    板材结构
额定流量 [l/min]    32
标称尺寸    6
驱动类型    电气带集成电子元件
连接数    4
开关位置数    3
电源电压    24 VDC
电插头    7 针设备插头 (6 + PE)
电气连接说明    7 针设备插头 (6 + PE)，符合 EN 175201-804
连接    模拟，设定值 ±10 V
液压油    HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封    FKM
重量 [kg]    2.440


力士乐REXROTH液压比例方向阀 4WREE10W1-75-2X/G24K31/A1V
R900927234 4WREE10W1-75-23/G24K31/A1V
公称尺寸 10，符号 W1，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度
工业高性能液压阀
滑阀
直动
连接图    ISO 4401-05-04-0-05
大压力 [bar]    315
大体积流量 [l/min]    180
活塞符号    符号 W1
控件    集成电子元件
连接类型    板式结构
额定流量 [l/min]    75
标称尺寸    10
驱动类型    电气带集成电子元件
连接数    4
开关位置数    3
电源电压    24 VDC
电插头    7 针设备插头 (6 + PE)
电气连接说明    7 针设备插头 (6 + PE)，符合 EN 175201-804
连接    模拟，设定值 ±10 V
液压油    HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封    FKM
重量 [kg]    6.26


力士乐REXROTH液压比例方向阀 4WREE10V50-2X/G24K31/A1V
R900927235 4WREE10V50-23/G24K31/A1V
公称尺寸 10，符号 V，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度
工业高性能液压阀
滑阀
直动
连接图    ISO 4401-05-04-0-05
大压力 [bar]    315
大体积流量 [l/min]    180
活塞符号    符号 V
控件    集成电子元件
连接类型    板式结构
额定流量 [l/min]    50
标称尺寸    10
驱动类型    电气带集成电子元件
连接数    4
开关位置数    3
电源电压    24 VDC
电插头    7 针设备插头 (6 + PE)
电气连接说明    7 针设备插头 (6 + PE)，符合 EN 175201-804
连接    模拟，设定值 ±10 V
液压油    HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封    FKM
重量 [kg]    6.22
REXROTH单向阀Z2S10-1-37/
