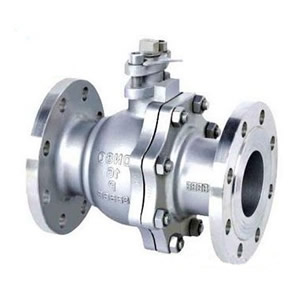

Q41F-16P 不锈钢球阀 BFC（Q41F-16C）

打开谷瀑APP浏览
推广采购上谷瀑环保

立即打开

￥880.00

上海

上海繁瑞阀门有限公司

1年

指数：30

工商已认证

店铺推荐

图文详情
产品参数

上海繁瑞阀门有限公司不锈钢球阀主要部件材料说明：

主要部件材料说明：

阀体：精铸不锈钢铸造；
手柄：不锈钢；
密封：聚四氟乙稀和耐高温密封！

产品特征：

适用介质：水、气、油品、天然气和酸碱腐蚀性介质
适用温度：-196～350℃
驱动方式：手动、气动、电动、液动等
公称通径：DN15～250mm 1/2＂～10＂

主要零件及材质：

序号 No.	零件名称	材质
序号 No.	零件名称	GB	ASTM
1	阀体	WCB	A216-WCB
2	密封圈	PTFE	PTFE
3	球体	1Cr18Ni9Ti	SS304
4	螺母	35	A194-2H
5	螺柱	35CrMoA	A193-B7
6	右体	WCB	A216-WCB
7	垫片	柔性石墨+不锈钢	B12.10-304/F.G
8	填料	PTFE	PTFE
9	填料压盖	WCB	A216-WCB
10	定位片	25	A105
11	挡圈	65Mn	AISI 1066
12	手柄	Kt33	A47-667 Gr.32510
13	阀杆	1Cr33	A276-410
14	螺钉	35	A193-B7
15	止推垫片	PTFE	PTFE

技术规范：

设计依据	GB	API
设计标准	GB/T12237	API6D	ANSI B16.34
法兰连接结构长度	GB/T12221	API6D	ANSI B16.10
结构长度（焊接）	GB/T15188.1	API6D	ANSI B16.10
连接法兰	GB/T9113 JB/T79 Hg20592	ANSI B16.5 B16.47
对焊端	GB/T12224	ANSI B16.25
试验和检验	GB/T9092	API6D	API598

试验压力：

压力等级		试验压力（Mpa)
公称压力（PN）	磅级(class)	壳体试验	密封试验
1.0	-	1.5	1.1
1.6	-	2.5	1.76
2.5	-	3.8	2.75
4.0	-	6.0	4.4
6.4	-	9.6	7.04
-	150	3.0	2.2
-	300	7.6	5.6
-	600	15.0	11.0
-	10K	2.4	1.5
-	20K	5.8	4.0

Q41F-16型

公称通径DN/mm	尺寸/mm
公称通径DN/mm	L	D	D1	D2	b	Z-фd	H	LO
20	140	105	75	55	16	4-14	110	150
25	150	115	85	65	16	4-14	120	160
32	165	135	100	78	16	4-18	145	160
40	180	145	110	85	16	4-18	155	250
50	200	160	125	100	18	4-18	175	300
65	220	180	145	120	18	4-18	195	300
80	250	195	160	135	20	8-18	225	320
100	280	215	180	155	20	8-8	255	320
125	320	245	210	185	22	8-18	285	400
150	360	280	240	210	24	8-23	295	400
200	400	335	295	265	26	12-23	355	450

Q41F-25型

公称通径DN/mm	尺寸/mm
公称通径DN/mm	L	D	D1	D2	b	Z-фd	H	LO
20	140	105	75	55	2	4-14	110	150
25	150	115	85	65	2	4-14	120	160
32	165	135	100	78	2	4-18	145	160
40	180	145	110	85	3	4-18	155	250
50	200	160	125	100	3	4-18	175	300
65	220	180	145	120	3	8-18	195	300
80	250	195	160	135	3	8-18	225	320
100	280	230	190	160	3	8-18	255	320
125	320	270	220	188	3	8-23	285	400
150	360	300	250	218	3	8-25	295	400
200	400	360	310	278	3	12-25	335	450

Q41F-40型

公称通径DN/mm	尺寸/mm
公称通径DN/mm	L	D	D1	D2	D6	f	b	Z-фd	H
20	140	105	75	55	51	2	16	4-14	110
25	150	115	80	65	58	2	16	4-14	120
32	180	135	100	78	66	2	18	4-18	140
40	200	145	110	85	76	3	20	4-18	155
50	230	160	125	100	88	3	20	4-18	175
65	290	180	145	120	110	3	22	8-18	195
80	310	195	160	135	120	3	22	8-18	225
100	350	230	190	160	150	3	24	8-23	250
125	400	270	220	188	176	3	28	8-25	270
150	480	300	250	218	204	3	30	8-25	290
200	600	375	320	282	260	3	38	12-30	350
