氧气减压阀
  氧气减压阀是采用控制阀体内的启闭件的开度来调节介质的流量,将介质的压力降低,同时借助阀后压力的作用调节启闭件的开度,使阀后压力保持在一定范围内,并在阀体内或阀后喷入冷却水,将介质的温度降低,这种阀门称为减压减温阀。该阀的特点,是在进口压力不断变化的情况下,保持出口听压力和温度值在一定的范围内。减压阀是气动调节阀的一个必备配件,主要作用是将气源的压力减压并稳定到一个定值,以便于调节阀能够获得稳定的气源动力用于调节控制。


氧气减压阀特点
    氧气减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。

氧气减压阀的原理:

氧气减压阀的工作由阀后压力进行控制。当压力感应器检测到阀门压力指示升高时,减压阀阀门开度减小;当检测到减压阀后压力减小,减压阀阀门开度增大,以满足控制要求。 本类阀门在管道中一般应当水平安装。

氧气减压阀阀门的减压比必须在一定程度上高于系统值; 即使在*大或者*小流量时它也应该能够对正作用或者反作用控制信号做出响应。这些阀门应该针对有用控制范围选择,即*大流量的20%到80%。正常为等比型或者具有等比特性。这些类型的阀门本身具有比例控制所要求的*佳流量特性及流量范围。


氧气减压阀用途:主要用于气体管路,如空气、氮气、氧气、氢气、液化气、天然气等气体。

氧气减压阀产品型号:YK43F
公称压力:1.6-16.0Mpa
壳体材质:铸钢、不锈钢

氧气减压阀的详细资料:

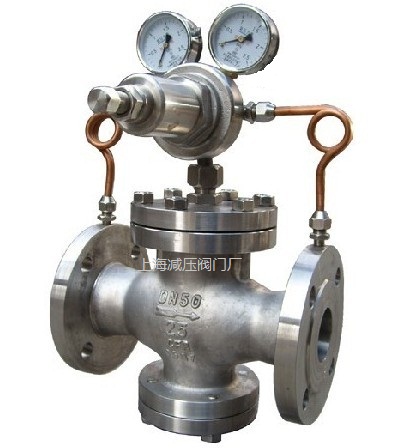

◆结构图片

◆氧气减压阀主要技术参数和性能指标

公称压力(Mpa)
1.6
2.5
4.0
6.4
10.0
16.0
壳体试验压力(Mpa)*
2.4
3.75
6.0
9.6
15.0
24
密封试验压力(Mpa)
1.6
2.5
4.0
6.4
10.0
16.0
*高进口压力(Mpa)
1.6
2.5
4.0
6.4
10.0
16.0
出口压力范围(Mpa)
0.1-1.0
0.1-1.6
0.1-2.5
0.5-3.5
0.5-3.5
0.5-4.5
压力特性偏差(Mpa)△P2P
GB12246-1989
流量特性偏差(Mpa)P2G
GB12246-1989
*小压差(Mpa)
0.15
0.15
0.2
0.4
0.8
1.0
渗漏量
X/F(聚四氟乙稀/橡胶):O Y(硬密封):GB12245-1989
*:壳体试验不包括膜片、顶盖
氧气减压阀主要零件材料:

零件名称
零件材料
阀体 阀盖 底盖
WCB/FCB*
阀座 阀盘
2Cr13/304*
缸套
2Cr13/25(镀硬铬)/304*
活塞
2Cr13/铜合金/铜合金*
活塞环
合金铸铁/对位聚苯*
导阀座 导阀杆
2Cr13/304*
膜片
1Cr18Ni9Ti
主阀 导阀弹簧
50CrVA
调节弹簧
60Si2Mn
密封垫(X/F型号)
橡胶/聚四氟乙稀
导阀体 导阀盖
25/304*
*:用于氧气介质时的材料
◆氧气减压阀流量系数(Cv):

DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500
Cv 1 2.5 4 6.5 9 16 25 36 64 100 140 250 400 570 780 1020 1500



企业信息资料:

  • 公司经营性质:生产型
  • 地址:上海市普陀区新村路1881-63号101
  • 成立时间:1962/10/15
  • 86-



品牌:上海繁瑞
型号:YK43F
加工定制:
连接形式:法兰
材质:不锈钢
公称通径:DN15-500 mm
适用介质:氧气;空气
标准:国标
