技术参数 | |||
公称通经DN(mm) | 50~2000 | 50~1600 | |
公称药理PN(MPa) | 0.6 | 1.0 | 1.6 |
密封试验(MPa) | 0.66 | 1.1 | 1.76 |
强度试验(MPa) | 0.9 | 1.5 | 2.4 |
适用温度 | 丁腈橡胶:-40℃~90℃氟橡胶:-20℃~200℃ | ||
适用介质 | 水、空气、天然气、油品及弱腐蚀性流体 | ||
泄漏率 | 符合GB/T13927-92标准 | ||
驱动方式 | 蜗轮传动、电动、气动、液动 |
衬胶蝶阀 零件材料 | |
零件名称 | 材料 |
阀体 | WCB、QT450-10、HT200、HT250 |

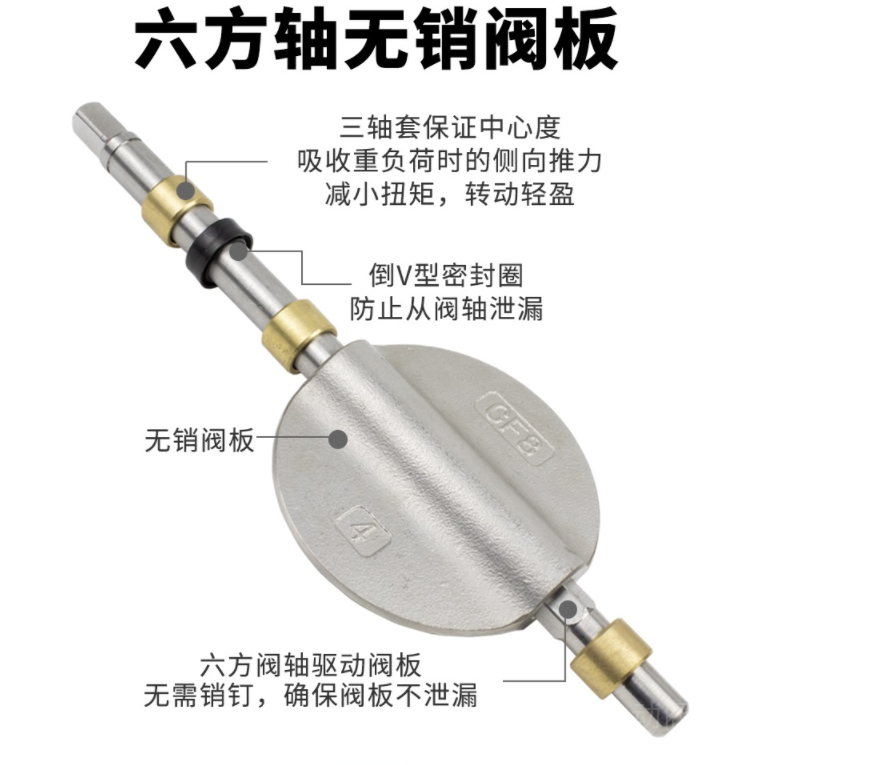

蝶板 | WCB、QT450-10、HT200、HT250 |
阀轴 | 2Cr13 |

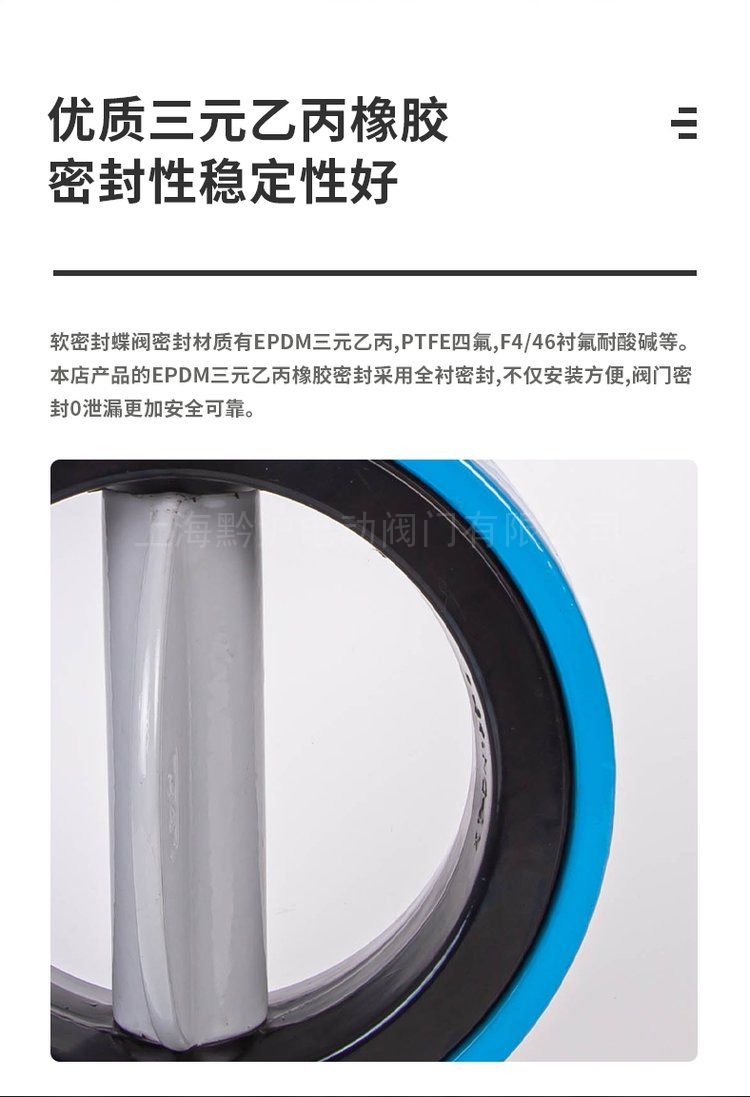

密封圈 | 丁腈耐油橡胶 |
填料 | 柔性石墨 |
衬胶蝶阀 执行标准 | |
制造标准 | GB/T122387-89 |
法兰标准 | GB9113-2000、GB17241.6-1998 |
结构长度标准 | GB12221-89 |
检验标准 | GB/T13927-92 |
品牌: | 黔沪 |
型号: | D971X-10Q DN200 |
加工定制: | 否 |
结构形式: | 偏置板式 |
材质: | 球墨铸铁 |
适用介质: | 水 |
压力环境: | 常压 |
工作温度: | 常温 |
