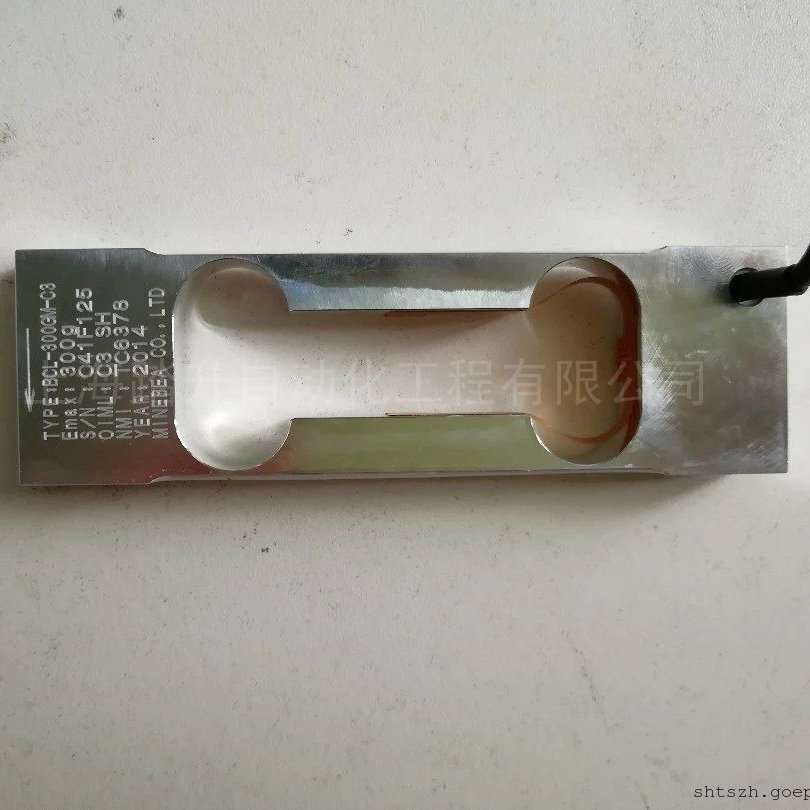

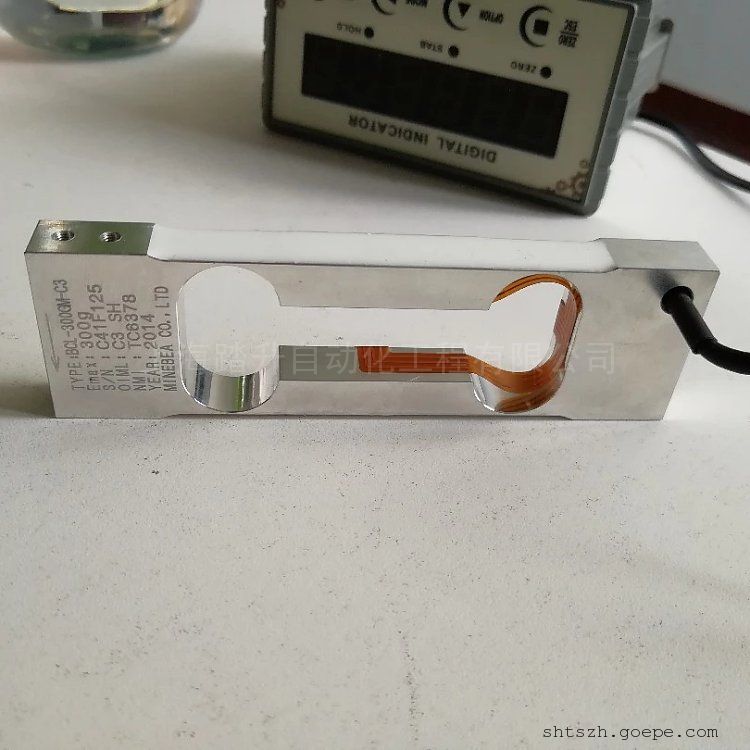

秤用 BCL-*-A

特点
低称量秤用。
装载面面积较大。


额定量程    2.942 N{300 gf}～44.13 N{4.5 kgf}
安全过载    150 %R.C.
极限过载    200 %R.C.
额定输出    1.6 mV/V±0.2 mV/V
非线性    0.02 %R.O.
滞后性    0.02 %R.O.
重复性    0.02 %R.O.
蠕变    0.02 %R.O./20 min
蠕变恢复    0.02 %R.O./20 min
推荐激励电压    10 V 以下
*大激励电压    15 V
零点平衡    ±0.04 mV/V
输入电阻    400 Ω ～ 450 Ω
输出电阻    345 Ω ～ 355 Ω
绝缘电阻    2 000 MΩ 以上(DC50 V)
补偿温度范围    －10 ℃～50 ℃
安全温度范围    －10 ℃～50 ℃
温度变化对零点的影响    0.04 %R.O./10 ℃
温度变化对输出的影响    0.02 %LOAD/10 ℃
电缆    φ3.2、带4芯屏蔽线、40 cm直接连接、末端分线
防护等级    IP40
弹性体的材质    铝合金
重量    约40 g
寿命    额定量程时1 000 000次


型号表
型　号    额 定 量 程    固有频率    额定位移量(参考值)
BCL-300GM-A    2.942 N {300 gf}    97    0.52
BCL-600GM-A    5.884 N {600 gf}    143    0.47
BCL-1.2K-A    11.77 N {1.2 kgf}    235    0.49
BCL-1.5K-A    14.71 N {1.5 kgf}    263    0.49
BCL-3K-A    29.42 N {3 kgf}    372    0.49
BCL-4.5K-A    44.13 N {4.5 kgf}    455    0.49
