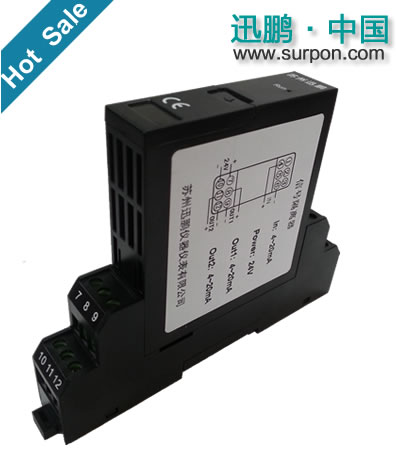

1、频率0~1KHz信号变送器概述

​

频率0~1KHz信号变送器（可选一入一出、一入二出）输入频率信号，如接近开关、干接点脉冲方波，仪表将信号经隔离整形放大后，变送输出隔离的单路或双路线性的电流/电压信号，可向现场的一次仪表提供电源回路。频率0~1KHz信号变送器广泛应用于机械、电气、电力、石油、化工、钢铁、污水处理、楼宇建筑等领域的数据采集、信号传输转换、PLC、DCS等工业测控系统，提高自动化控制系统的抗干扰能力，保证系统的稳定性和可靠性。

2、频率0~1KHz信号变送器产品特点

输入、输出、电源三方完全隔离，抗干扰能力强

精度高，线性度高，长期运行稳定性高

模块化设计，体积更小（宽度仅18mm），功耗低，适合密集安装

结构更合理，插拔更轻松，安装、拆卸、维护更为方便简单

3、0-100HZ/4-20ma信号变送器技术规格

工作电源：24VDC±10%

功    耗：≤1.2W（1入1出）　　≤1.8W（1入2出）

输入信号：频率信号、干接点、接近开关、TTL电平等有源开关

无源开关输入：短路电流：8mA

开路电压：8V

有源开关输入：订货协商技术指标

脉冲宽度：≥10us

频率范围：0.1Hz~100KHz（订货指定）（低于0.1Hz当作0Hz处理）

测量分辨率：0.01Hz

测量误差：0.01Hz或0.05%F.S（二者取其大）

测量周期：0.1s

响应时间：1s（0~90%F.S）

输出信号：直流电压或电流

输出负载：电流输出，0~350Ω

电压输出，≥10KΩ

输出精度：±0.1%F.S

温度漂移：±0.01% F.S/℃

绝缘电阻：≥100MΩ/500VDC

绝缘强度：输入/输出 ≥2000VAC（1min）

输入/电源 ≥2000VAC（1min）

输出/电源 ≥1000VAC（1min）

绝缘电阻：输入/输出/电源 ≥100MΩ（500VDC）

工作温度：0~50℃

存储温度：-40~85℃

相对湿度：10~90%RH（无凝露）

大气压力：86~106kPa

安装方式：DIN35mm导轨安装

外形尺寸：122mm×18mm×96mm

4、XP系列频率信号变送器选型表

5、外形尺寸图及拆装图

外形尺寸图（122mm×18mm× 96mm）

拆装图

接线图

注：当选型为一入一出时，端子11,12悬空不接。

订货须知

参照选型代码表，正确规范书写订货型号代码

举例1  输入：一路0/24V有源脉冲，频率范围0~1KHz，输出：一路4~20mA，工作电压：DC24V

订货型号：XP-F2-C-A420-D

举例2  输入：一路干接点开关，频率范围0~10Hz，输出：一路1-5V，工作电压：DC24V

订货型号：XP-F1-Y-V15-D
