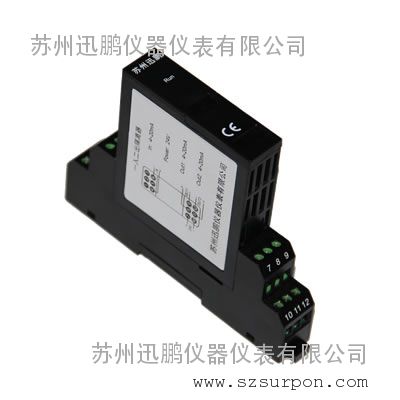

XP迅鹏pt100温度变送器概述

XP迅鹏pt100温度变送器是利用热电阻（Pt100、Cu50、Ni1000等）的阻值随温度改变的特性，接收现场热电阻的电阻信号，经过隔离和线性化处理后，转换成与温度成线性关系的一路或二路标准信号输出。广泛应用于机械、电气、电信、电力、石油、化工、钢铁、污水处理、楼宇建筑等领域的数据采集、信号传输转换、PLC、DCS等工业测控系统，用来完善和补充系统模拟I/O插件功能，PT100热电阻温度变送器提高自动化控制系统的抗干扰能力，保证系统的稳定性和可靠性。

产品特点

u 输入、输出、电源三方完全隔离，抗干扰能力强

u 精度高，线性度高，长期运行稳定性高

u 模块化设计，体积小，功耗低，适合密集安装

u 可带电插拔，安装、拆卸、维护方便简单

pt100温度变送器技术规格参数

工作电源：DC24V（反向保护）

AC220V

线    性：输出与被测温度成线性关系

激励电流：＜250μA

输入信号：Cu50、Pt100、Cu100、Pt50、Pt1000、Ni1000等

输出负载：电压输出≥5KΩ    电流输出≤350Ω

转换精度：±0.2%F.S（ΔR＞20Ω）

±0.4%F.S（20Ω≥ΔR＞10Ω）

温度漂移：±150PPM/℃

绝缘电阻：输入、输出、电源之间≥100MΩ/500VDC

绝缘强度：输入、输出、电源之间1000VAC/1分钟

功    耗：＜1.5W

工作温度：0~50℃

存储温度：-40~85℃

相对湿度：10~90%RH（无凝露）

大气压力：86~106kPa

安装方式：DIN35mm导轨

pt100温度变送器订货须知

参照选型代码表，正确规范书写订货型号代码

举例1  输入：Pt100,0-200℃，输出：1路4-20mA，工作电源：24VDC

        订货型号：XP-TP-A420-D

举例2  输入：Pt100,0-150℃，输出：2路4-20mA，工作电源：24VDC

        订货型号：XP-TP-Y-A420-A420-D（或简写为XP-TP-Y-2A420-D）
