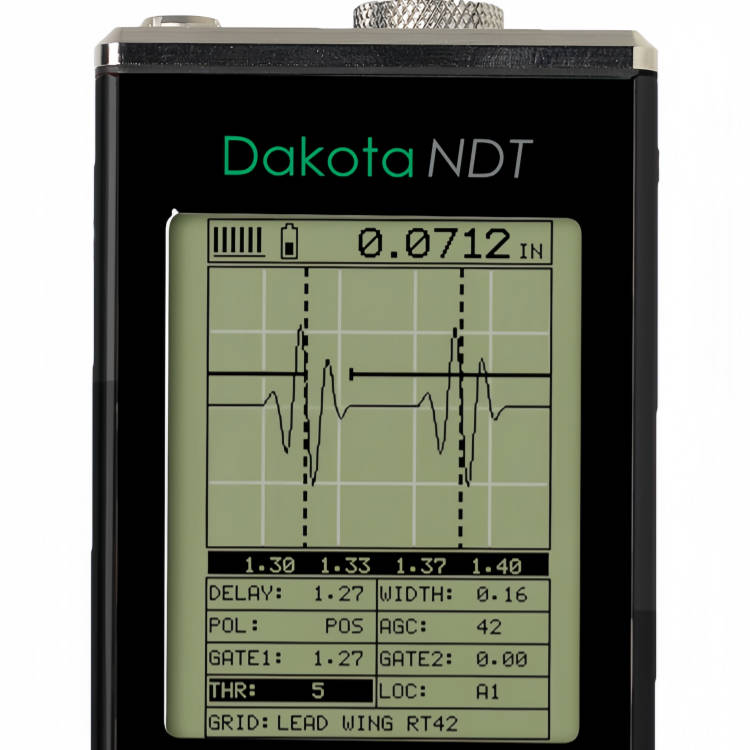

自动查找功能定位检测点并调整显示设置以查看波形，Dakota PMX精密测厚仪可为用户提供0.01mm或0.001mm（0.001/0.0001“）的可选分辨率，Dakota PMX测厚仪上的高速扫描功能通过每秒250次测量加快了检查过程。从测试材料中取出传感器，并显示扫描的*小测量值。
特征：
精确测量薄材料
Dakota PMX精密测厚仪灵活且易于使用，能够以*高精度测量基板的*薄点。
存储每个测量值以供进一步分析
每次测量时，可将多达4GB的读数和波形保存到仪表存储器中，稍后可将其下载到检查应用程序或DakMaster中®用于进一步分析和报告的软件。
通过/失败指示的用户定义限制
可以在Dakota PMX测厚仪上设置单个读数或每个批次的声光报警限值。
选择并自定义阅读显示
通过选择显示模式，用户可以根据自己的需要选择*合适的选项；读数、选定统计数据、条形图、运行图和差分模式。
定期检查和更新固件对于保持性能和确保与新功能的兼容性至关重要。
确保您的达科他腐蚀测厚仪运行的是*新固件，请在下面选择您的测厚仪。
美国Dakota NDT精密测厚仪PMX2-DL / PMX3-DL 技术参数
| 模型 | PMX2-DL型 | PMX3-DL型 |
| 显示模式 | ||
| 材料厚度数字显示 | ||
| B扫描横截面显示 | ||
| 组合B扫描和数字显示 | ||
| 扫描条显示 | ||
| A扫描显示 | +整流、-整流、全波形（RF） | +整流、-整流、全波形（RF）、横向视图 |
| 测量范围 | 钢制PE触点-1.00-9144mm（0.040-360“） 钢上的IE-1.27-25.4mm（0.050-1“） 塑料上的IE-0.127mm（0.005“） 钢上的EE触点-2.54-914.4mm（0.100-36“） 钢上的IEE-0.152-12.7毫米（0.006-0.5英寸） 钢上的EEV触点-2.54-152.4mm（0.100-6“） |
钢上PE触点-1.00-9144mm（0.040-360“） 钢上的IE-1.27-25.4mm（0.050-1“） 塑料上的IE-0.127mm（0.005“） 钢上的EE触点-2.54-914.4mm（0.100-36“） 钢上的IEE-0.152-12.7毫米（0.006-0.5英寸） 钢上的EEV触点-2.54-152.4mm（0.100-6“） |
| 分辨率 | 0.01mm（0.001“），0.001mm（0.0001”）可选 | 0.01mm（0.001“），0.001mm（0.0001”）可选 |
| 测量速率 | ||
| 手动 | 每秒8个读数 | 每秒8个读数 |
| 扫描模式 | 每秒250次读数 | 每秒250个读数 |
| 扫描条显示 | 每秒10到33个读数 | 每秒10到33个读数 |
| 其他功能 | ||
| 高速扫描模式 | ||
| 极限报警模式 | ||
| 可选分辨率 | ||
| B扫描显示速度 | 每秒10到200个读数 | 每秒10到200个读数 |
| 校准设置 | 64个自定义用户定义的设置，可在PC存档中来回转换 | 64个自定义用户定义的设置，可从PC存档转移到PC存档 |
| 盖茨 | 3个可调闸门，取决于所选的测量模式 | 3个可调闸门，取决于所选的测量模式 |
| 脉冲器类型 | 脉冲宽度可调的方波脉冲发生器（尖峰、窄脉冲、宽脉冲） | 脉冲宽度可调的方波脉冲发生器（尖峰、窄脉冲、宽脉冲） |
| 增益 | 110dB范围的手动或自动增益控制（AGC），随所选模式而异 可调阻尼（35、50、75、300、600和1500欧姆） |
110dB范围的手动或自动增益控制（AGC），随所选模式而异 可调阻尼（35、50、75、300、600和1500欧姆） |
| 时间安排 | 采用单次100 MHz 8位超低功耗数字化仪的精密TCXO定时 | 采用单次100 MHz 8位超低功耗数字化仪的精密TCXO定时 |
| 内存和数据记录 | 4GB内存 顺序和网格日志记录 字母数字批次标识 OBSTRUCT表示无法到达的位置 位图图形捕获和捕获查看器 |
4GB内存 顺序和网格日志记录 字母数字批次标识 OBSTRUCT表示无法到达的位置 位图图形捕获和捕获查看器 |
| 校准选项 | 单点、两点、速度和材料类型 | 单点、两点、速度和材料类型 |
| 传感器探头类型 | 带延迟尖端的单个元件、带延迟尖端的铅笔和接触探针 | 带延迟头的单元件，带延迟头和接触探针的铅笔 |
| 传感器频率范围 | 1-25兆赫 | 1-25兆赫 |
| 传感器识别 | 手动-从列表中选择 | 手动-从列表中选择 |
| 显示器 | 1/8英寸VGA（灰度），62 x 45.7mm（2.4 x 1.8英寸）可视区域 | 1/4 VGA AMOLED彩色屏幕57.6 x 43.2毫米（2.27 x 1.78英寸）可视区域 |
| 显示刷新率 | 25赫兹 | 25赫兹 |
| 单位（可选） | 毫米或英寸 | 毫米或英寸 |
| LED背光 | 开/关/自动 | 开/关/自动 |
| 重复性/稳定性指示器 | ||
美国Dakota NDT精密测厚仪PMX2-DL / PMX3-DL规格
| 零件编号 | 描述 | 证书 |
| Z-157-0006号 | 达科塔PMX2-DL精密测厚仪（PVX） | 有 |
| Z-157-0007号 | Dakota PMX3-DL精密测厚仪（PVX彩色） | 有 |
| 工作温度 | -10至60ºC（14至140ºF） | |
| 电源 | 3节AA电池并通过USB连接 | |
| 电池寿命 | 碱性：灰度35小时，彩色12小时 Nicad:灰度10小时，彩色5小时 NI-MH：灰度35小时，彩色12小时 |
|
| 仪表重量 | 383克（13.5盎司）-包括电池 | |
| 仪表尺寸 | 63.5 x 165 x 31.5毫米（2.5 x 6.5 x 1.24英寸） | |
| 装箱单 | 装置、标准1/4“延迟线传感器（2个延迟提示–3/8”和1/2“L）和电缆、耦合剂、手册、校准证书、AA电池和塑料手提箱。 | |
●作为标准提供的校准证书。
| 品牌： | 美国Dakota NDT |
| 型号： | / PMX3-DL |
| 加工定制： | 否 |
| 测量范围： | 0.63-500 mm |
| 测量误差： | 0.5% |
| 测量分辨率： | 0.001mm |
| 数据存储： | 4G |
| 工作频率： | 1 - 25 MHz |
