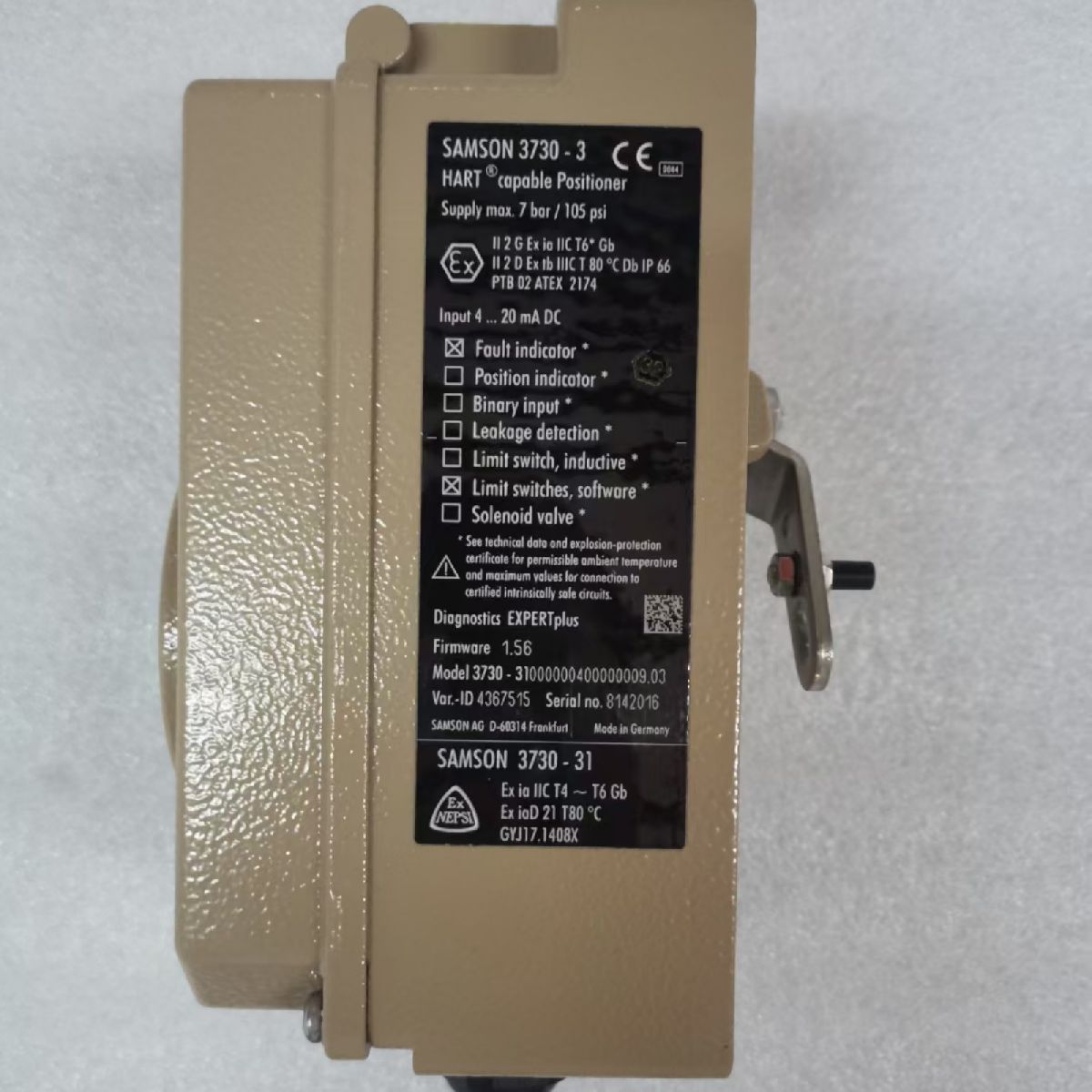

关于 SAMSON 阀门定位器 3730 - 3 的详细资料介绍：
- 基本信息1
- 产品类型：电 - 气定位器，带有 HART 通信协议。
- 应用场景：适用于具有挑战性的传输时间、环境条件以及节流工况，可连接单作用或双作用的直线执行器和旋转执行器。
- 性能特点2
- 连接方式：易于装配到带 SAMSON 直接集成安装连接口、NAMUR 凸缘的直行程或角行程气动执行机构，以及控制阀带符合 IEC 60534 - 6 - 1 标准的杆型支架上，或者符合 VDI/VDE 3845 标准的角行程气动执行机构。

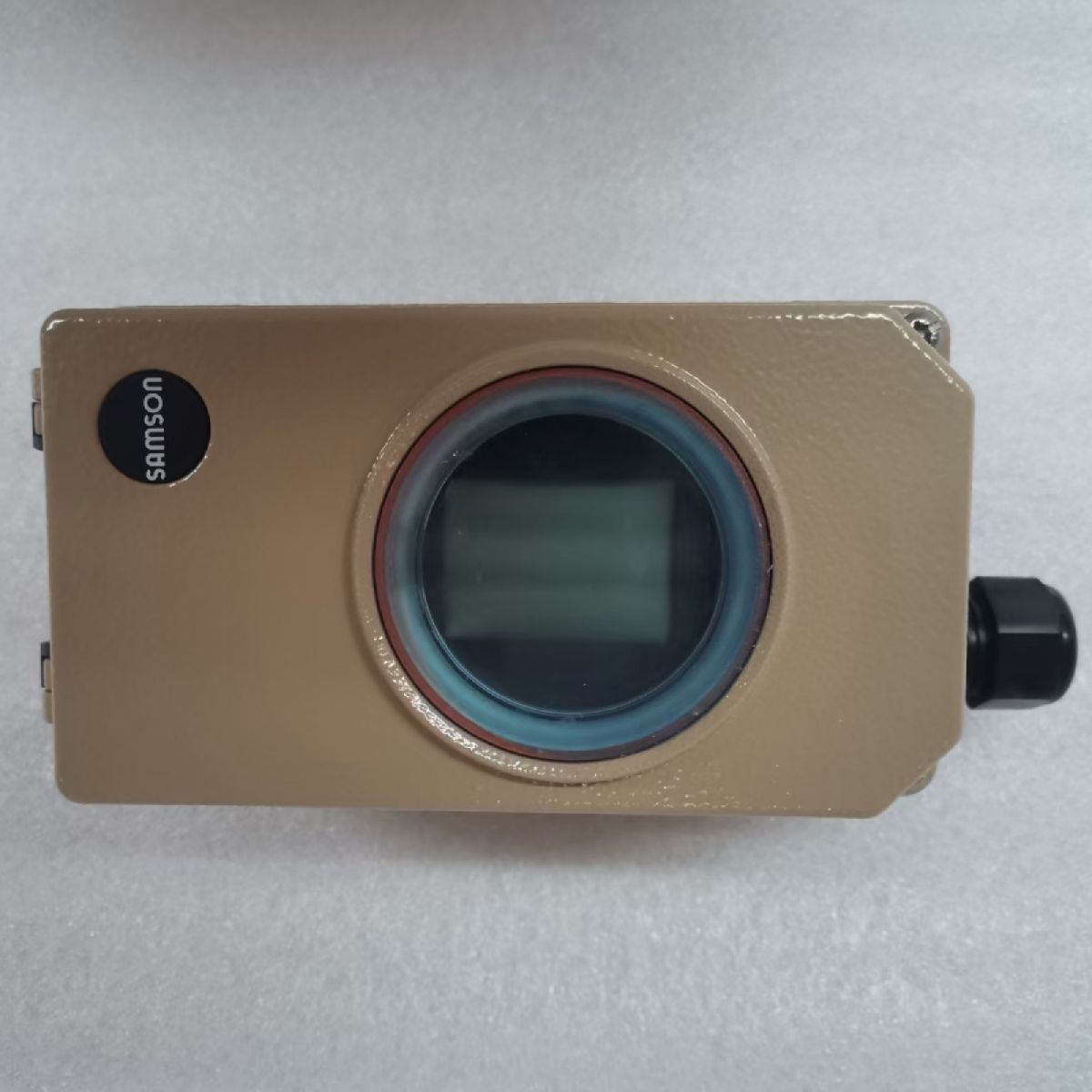

- 显示功能：方便读数，可根据读数方向需要选择改变 LCD 显示方向。
- 初始化模式：可变的自动启动具有 4 种不同的初始化模式。
- 参数设置：预置参数，只需调整偏离标准的数值；所有参数长久存储在 EEPROM 存储器（电源故障保护）。
- 输出压力：输出信号压力限值可调。
- 监视功能：零点连续监视；集成工作温度传感器和运行时间计数器。
- 报警功能：标配 2 个可组态的阀位报警。
- 诊断功能：自诊断，按照 NAMUR 规范 NE 107 组态的报警及缩写状态，通过故障报警接点送出，或可选模拟阀位变送器；集成 EXPERT plus 自诊断软件，适用于调节型和开 / 关型，带有安全相关应用控制阀的部分行程测试 PST 功能。
- 技术参数
- 控制信号4：输入控制信号为 4 - 20mA 的两线制系统，小电气负载为 410Ω。
- 行程范围4：行程 3.6 - 200mm，开启角度 24° - 100°。
- 气源压力5：供应压力*大为 7bar（105psi）。
- 环境温度：使用温度范围为 - 20℃到 80℃。
- 防护等级2：IP66。
- 防爆保护2：ATEX EExi/EExA/nl、FM/CSA 本质安全 / 无火花。
- 调试说明
- 接入仪表风及电信号，端子 11 接 “+”，端子 12 接 “ - ”。
- 通过执行器安全动作复位开关确定阀门的动作方式，ATO 或 ATC。
- 旋转旋钮到 code3，按压进入后旋转到 yes，按压确认使能调试功能。

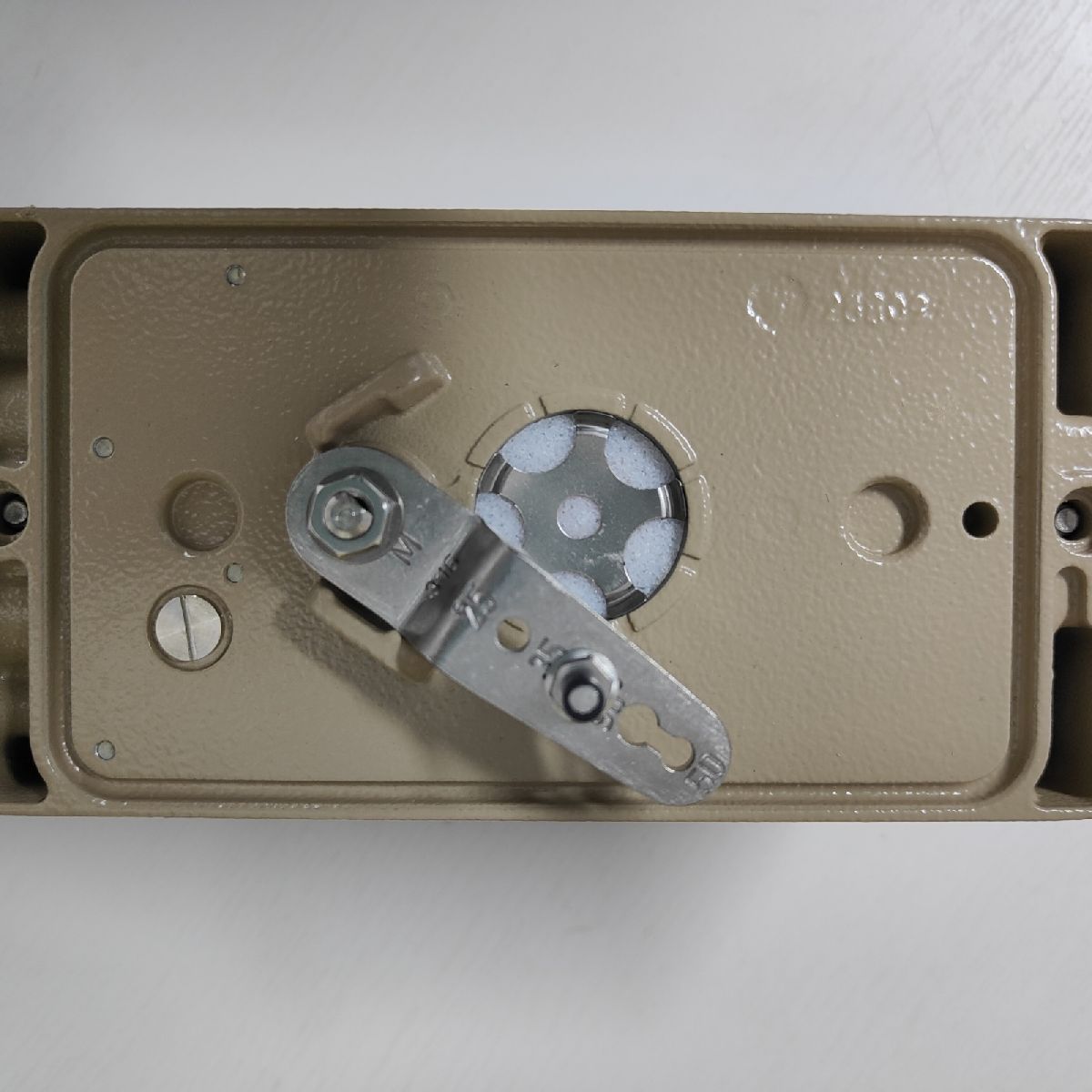

- 旋钮旋到 code 4 按压进入，确定阀门销钉的位置。
- 旋转旋钮到 code5 按压进入，确定阀门的行程（角度）。
- 旋钮旋到 code 6 按压进入，一般选择 nom。
- 旋钮旋到 code7 按压进入，调整输入信号和阀位之间的关系。
- 设定完参数，按压初始化按钮，定位器开始调试。
