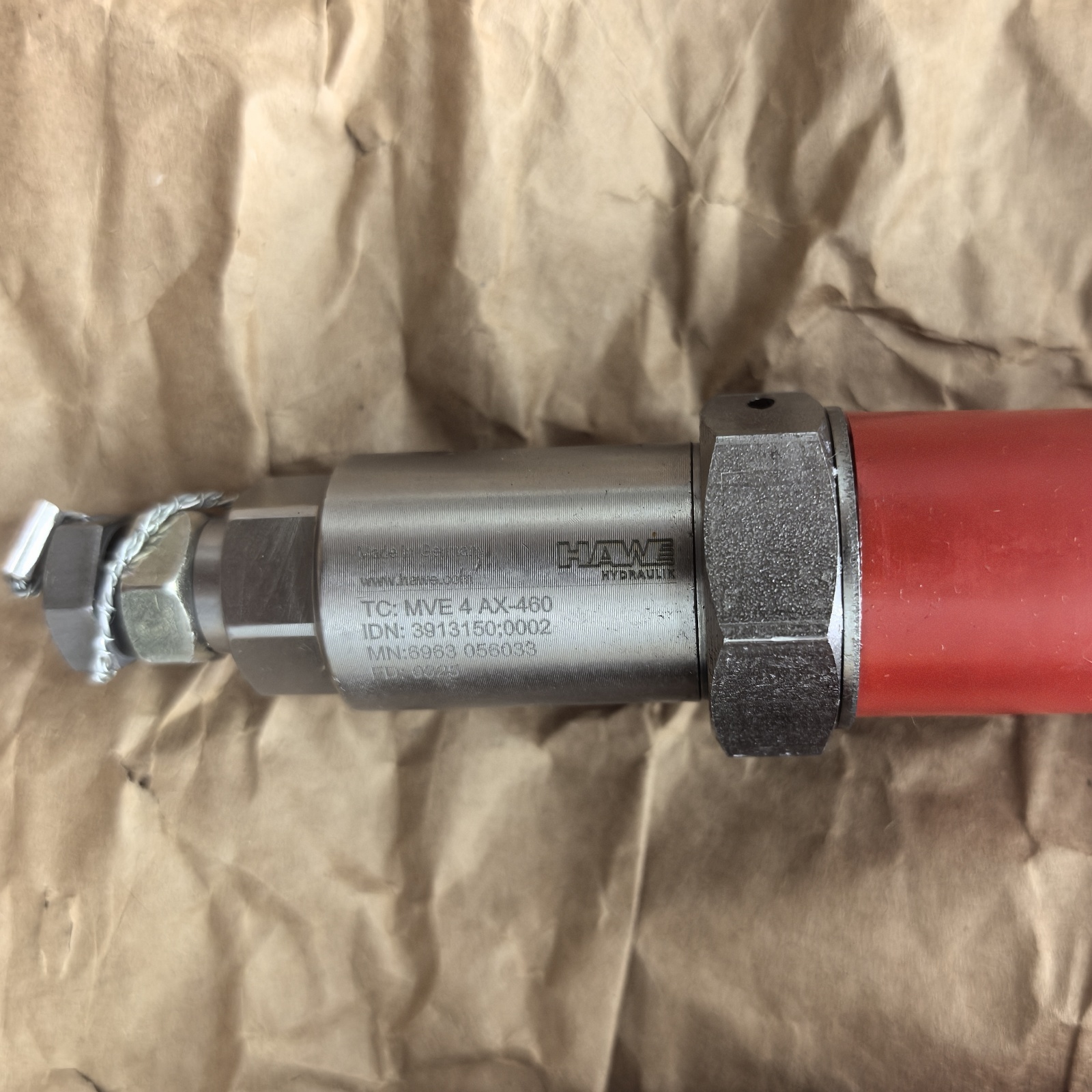

HAWE 溢流阀 MVE 4 A

• 功能用途3：
  • 限压阀：防止系统压力超过允许压力（安全阀）或者限定系统工作压力。
  • 定差减压阀：在阀的进出口之间产生一恒定的压差。此时其弹簧罩用钢或者球墨铸铁制造。
  • 无阻尼限压阀：适用于特殊工况，如避免封闭油缸腔内因温度上升引起的压力升高，或避免外界力迫使活塞运动，要求限压阀打开和关闭压力之间的差非常小。
• 结构特点：是针式、锥形座阀结构，属于直动型溢流阀，通过作用在阀芯上的液压力与弹簧力直接比较来控制阀门开闭1。
• 技术参数：
  • 公称通径：10mm1。
  • 公称压力：可达 700bar 左右1。
  • 适用介质：油品1。
  • 适用温度：-40℃至 + 88℃左右1。
• 连接方式1：
  • 安装形式：板式安装。
  • 连接形式：螺纹连接。

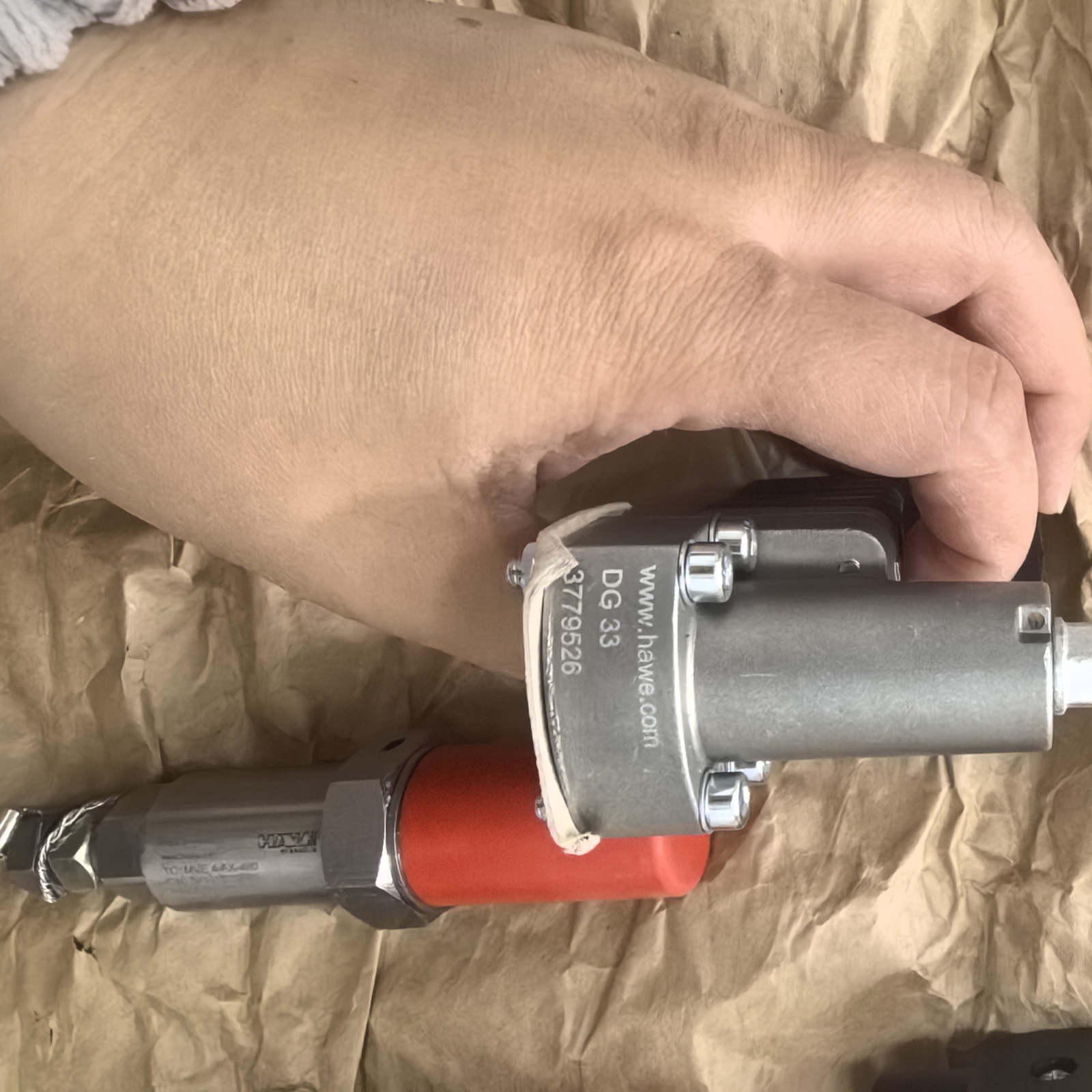

HAWE 压力开关 DG 334

• 基本类型：弹簧加载活塞式压力开关。
• 压力参数：
  • 压力设定范围：200 - 700bar，通过调节螺钉设置。
  • *大工作压力：700bar。
• 电气连接：
  • 防护等级：IP54（无编码时），可选 IP65 或 IP67（根据电气连接类型）。
  • 电气接口：支持多种连接方式，如 EN 175 301 - 803A、AMP Junior Timer、M12x1 等，具体取决于编码。
  • 微动开关：XCG3 型，机械寿命 10⁶次循环。
• 液压连接：
  • 标准连接：集成式安装（无编码时）。
  • 可选接口：G1/4 管接头、M12x1.5 螺纹、锥形管（如 YS6/YS8）等。
• 物理特性：
  • 材料：锌压铸外壳。
  • 重量：0.3kg。
  • 安装位置：任意方向。
• 环境与流体兼容性：
  • 环境温度：-40°C 至 + 80°C。
  • 液压油：符合 DIN 51524、ISO VG 10 - 68，兼容生物降解液压油（HEPG/HEES），*高温度 + 70°C。
• 调节与操作：
  • 压力调节：通过调节螺钉（需松开锁紧螺母），调节范围 200 - 700bar。
  • 开关精度：2 - 3%（压力上升时的重复精度）。
• 安全与维护：*大切换电流 2A。安装时需确保液压系统 100% 泄压，避免误操作导致危险。
