产品介绍

一、产品概述

CR4100 系列真有效值交流电流传感器及变送器，专为非正弦交流电流波形应用场景设计，精度显著高于普通电流传感器，能精准适配斩波波形、相控触发控制系统，是此类场景下的理想监测与转换设备。

二、核心特性（Features）

• 灵活安装：支持 35mm DIN 标准导轨安装或面板安装（35mm DIN Rail or Panel Mount），适配多种电气柜布局需求；
• 多元输出：可选 0-5VDC、0-10VDC、4-20mA DC 三种输出类型（Available with 0-5 VDC, 0-10 VDC, 4-20 mA DC output），可直接匹配不同采集设备；
• 稳定供电：采用 24VDC 直流供电（24 VDC powered），电压兼容性强，适配工业通用直流电源；
• 量程扩展：可搭配外部电流互感器使用（Use with external current transformers），灵活拓宽测量范围；
• 高精度优势：具备行业内*高精度水平（Highest precision available），确保非正弦波形下的测量准确性；
• 便捷调试：设备外壳印有清晰接线图（Connection diagram printed on case），简化安装与后期维护流程。

三、监管认证（Regulatory Agencies）

• 安全标准：符合 UL 61010B-1（美国安全认证）、CAN/CSA-C22.2 No.61010-1-2004（加拿大 / 美国双标安全认证）、IEC 61010-1 及 BS EN 61010-1（国际电工委员会 / 英国标准），满足多国市场准入要求；
• 环保认证：符合 RoHS 有害物质限制指令，认证编号 E199795（RoHS E199795），绿色环保无有害物质；
• 质量管理：制造商通过ISO 9001:2008质量管理体系认证（ISO 9001:2008 Quality Management System），产品质量稳定可控。

四、产品分类与输入范围

产品类型	型号系列	窗口尺寸	输入电流范围	备注
单元件传感器	CR4110、CR4120、CR4111	0.79 英寸	0.1-600AAC（交流电流）	支持开口式设计（详见下文）
双元件传感器	CR4150、CR4160	0.26 英寸	0.1-30AAC	仅支持 0.1-30AAC 测量范围
三元件传感器	CR4170、CR4180	0.26 英寸	0.1-30AAC	仅支持 0.1-30AAC 测量范围

1. 特殊设计说明

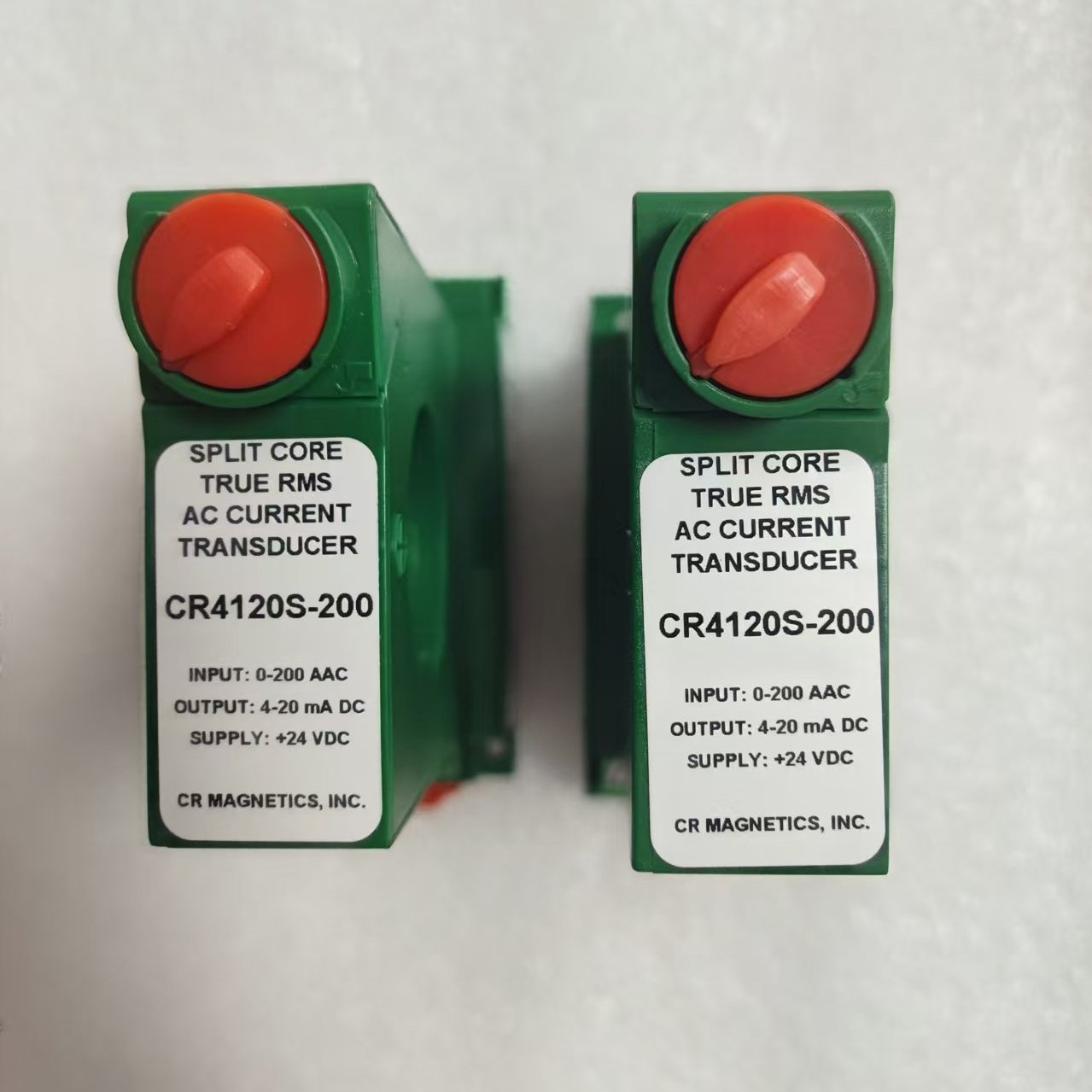

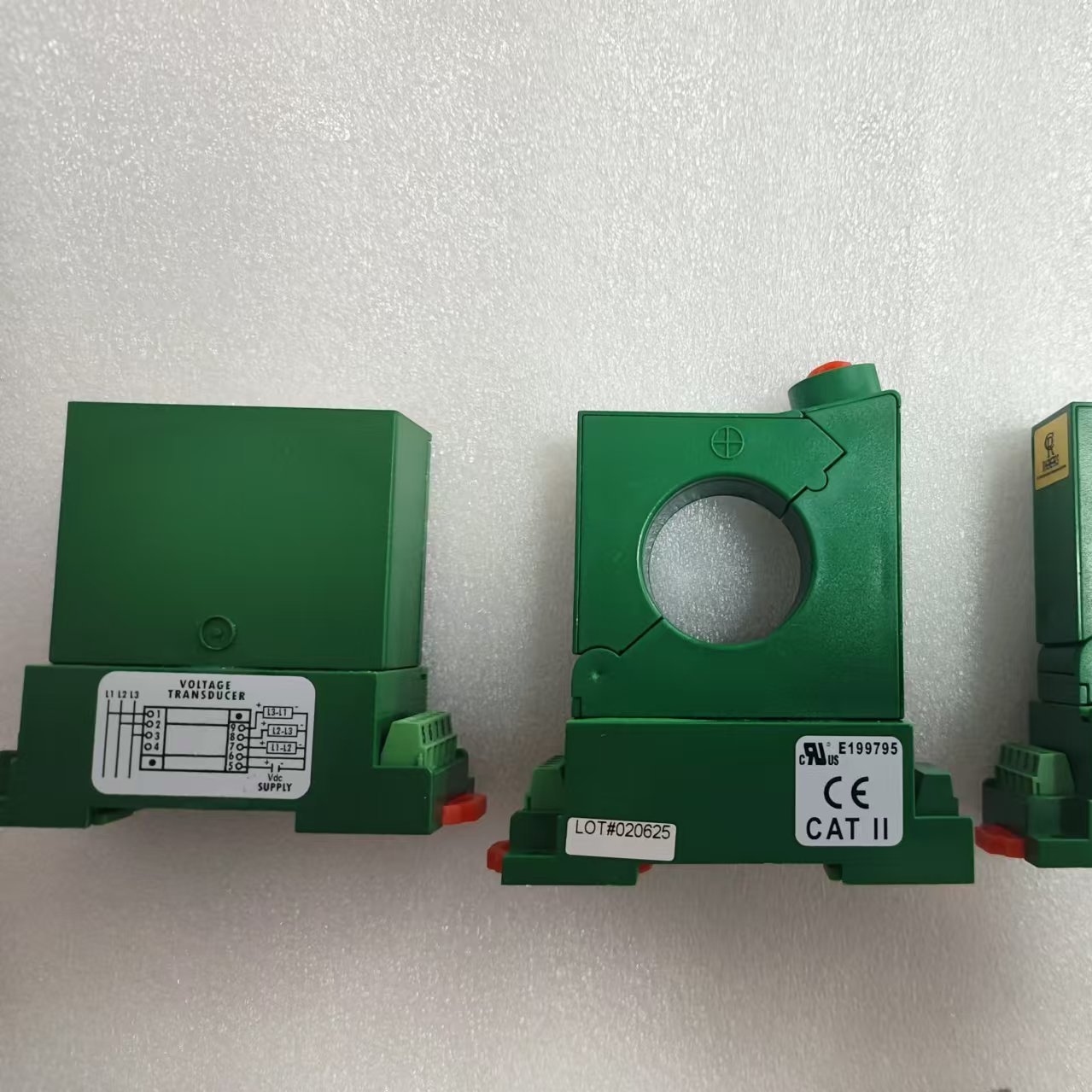

所有单相电流传感器均提供开口式设计（split core design） ，如需选择该设计，只需在基础型号前缀末尾添加 “S” 即可（示例：CR4110→CR4110S-10）；需注意，开口式型号暂不满足 UL 安全认证（Not UL Recognized）。

2. 量程扩展建议

使用5A 次级电流互感器（5 Amp Secondary Current Transducer） ，可有效扩展所有 CR Magnetics 品牌电流传感器的测量范围，适配更大电流场景需求。

五、应用场景（Applications）

• 相控触发式加热器的电流监测（Phase fired controlled heaters）；
• 快速变化的电机负载电流采集（Quickly varying motor loads）；
• 斩波波形驱动器的电流反馈（Chopped wave form drivers）；
• 谐波电流场景的精准测量（Harmonic currents）；
• 工业自动化场景：可直接连接 PLC（可编程逻辑控制器），实现电流信号的实时传输与控制。

六、型号命名规则（PART NUMBERS）

6.1 基础型号与输出类型对应表

基础型号	元件数量	输出类型	是否支持开口式（加 “S”）
CR4110(S)	单元件	0-5VDC 输出	是
CR4111(S)	单元件	0-10VDC 输出	是
CR4120(S)	单元件	4-20mA DC 输出	是
CR4150	双元件	0-5VDC 输出	否
CR4160	双元件	4-20mA DC 输出	否
CR4170	三元件	0-5VDC 输出	否
CR4180	三元件	4-20mA DC 输出	否

6.2 输入范围后缀说明（Add suffix for input range）

后缀	对应输入电流范围	后缀	对应输入电流范围	后缀	对应输入电流范围
5	0-5AAC	25	0-25AAC	75	0-75AAC
10	0-10AAC	30	0-30AAC	100	0-100AAC
15	0-15AAC	40	0-40AAC	150	0-150AAC
20	0-20AAC	50	0-50AAC	-	*大支持 600AAC

注：双元件及三元件传感器仅支持 0.1-30AAC 测量范围（Two and three element transducers are available only in ranges of 0.1 to 30 AAC）。

七、技术规格参数（SPECIFICATIONS）

参数项	规格详情
基本精度（Basic Accuracy）	0.5%
线性度（Linearity）	10%-100% 满量程（FS）
校准方式（Calibration）	真有效值检测（True RMS Sensing）
温度漂移（Thermal Drift）	500ppm/℃
工作温度（Operating Temperature）	0℃至 + 60℃（补充说明：CR4111 型号为 0℃至 + 50℃）
安装类别（Installation Category）	CAT II（第二类安装）
污染等级（Pollution Degree）	2 级
绝缘电压（Insulation Voltage）	2500V/1mA/1 分钟（原文 “250 0V” 为排版误差）
振动测试标准（Vibration Tested To）	符合 IEC 60068-2-6:1995 标准
*大海拔（Altitude）	2000 米
频率范围（Frequency Range）	40Hz-400Hz（补充说明：CR4111 型号为 20Hz-4kHz）
平均无故障时间（MTBF）	大于 10 万小时（Greater than 100K hours）
清洁方式（Cleaning）	湿布擦拭（Water-dampened cloth）
供电电压（Supply Voltage）	24VDC±10%
输出负载（Output Load）	4-20mA DC：0-500Ω；0-5VDC：≥2kΩ
响应时间（Response Time）	0-90% 满量程，*大 250 毫秒（250ms max.）
相对湿度（Relative Humidity）	5%-95%，无冷凝（Non-Condensing）
扭矩规格（Torque Specs.）	3.0 英寸・磅（0.4 牛・米，0.4Nm）
重量（Weight）	0.5 磅（约 0.23 千克）

八、接线图说明（CONNECTION DIAGRAM）

型号	元件数量	输出类型	接线标识	对应相线
CR4110	单元件	0-5VDC 输出	OUTPUT（输出）、SUPPLY（供电）	-
CR4111	单元件	0-10VDC 输出	OUTPUT（输出）、SUPPLY（供电）	-
CR4120	单元件	4-20mA DC 输出	OUTPUT（输出）、SUPPLY（供电）	-
CR4150	双元件	0-5VDC 输出	OUTPUT 1、OUTPUT 2（输出）、SUPPLY（供电）	L1、L2
CR4160	双元件	4-20mA DC 输出	OUTPUT 1、OUTPUT 2（输出）、SUPPLY（供电）	L1、L2
CR4170	三元件	0-5VDC 输出	OUTPUT 1、OUTPUT 2、OUTPUT 3（输出）、SUPPLY（供电）	L1、L2、L3
CR4180	三元件	4-20mA DC 输出	OUTPUT 1、OUTPUT 2、OUTPUT 3（输出）、SUPPLY（供电）	L1、L2、L3

九、安装注意事项（NOTE）

建筑安装时，需在操作人员易触及且靠近设备的位置设置专用开关或断路器，该开关 / 断路器必须明确标识为 “本设备的断开装置”（The building installation must have a switch or circuit-breaker that is in close proximity and within easy reach of the operator. The switch or circuit breaker shall be marked as the disconnecting device for the equipment.），确保紧急情况下可快速切断设备电源。

十、品牌相关型号参考

本 CR4100 系列隶属于 CR Magnetics 品牌，该品牌另有多款电流 / 电压传感器及相关产品，主要型号包括：CR4110、CR4110S、CR4111、CR4111S、CR4120、CR4120S、CR4150、CR4160、CR4170、CR4180、CR4210、CR4210S、CR4211、CR4211S、CR4220、CR4220S、CR4260、CR4410、CR4410S、CR4411、CR4420、CR4420S、CR4450、CR4460、CR4470、CR4480、CR4510、CR4511、CR4520、CR4550、CR4560、CR4570、CR4580、CR4620、CR4640、CR4810、CR4811、CR4820、CR4850、CR4860、CR4870、CR4880、CR5210、CR5210S、CR5211、CR5211S、CR5220、CR5220S、CR5310、CR5311、CR5320、CR5410、CR5410S、CR5411、CR5411S、CR6210、CR6211、CR6220、CR6221、CR6230、CR6231、CR6240、CR6241、CR6250、CR6251、CR6260、CR6261、CR6310、CR6311、CR6320、CR6610、CR6611、CR6612、CR6620、CR6621、CR6622、CRD4110、CRD4150、CRD4170、CRD4510、CRD4550、CRD4570、CRD5110、CRD5150、CRD5170、CR7310、CR7508、CR3595、CR4395、CR5395、CR9321、CR9350、CR9380、CR9421、CR9450、CR9480、CR9521、CR9550、CR9580、CR9621、CR9650、CRM3000，以及 600&601 系列、603&603D 系列、604 系列、606 系列、608 系列、610 系列、613 系列、CR170 等，可根据具体需求选择适配型号。
