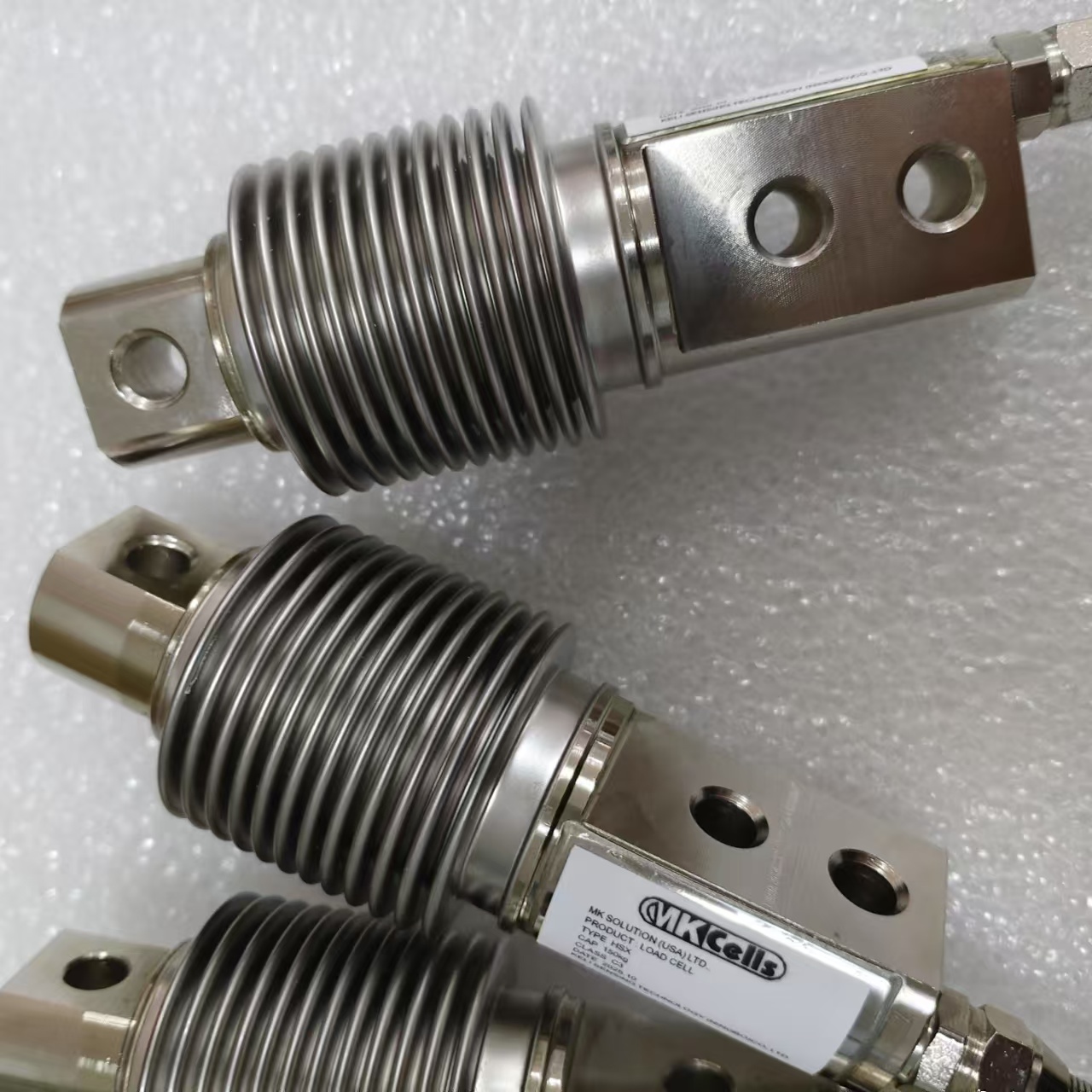

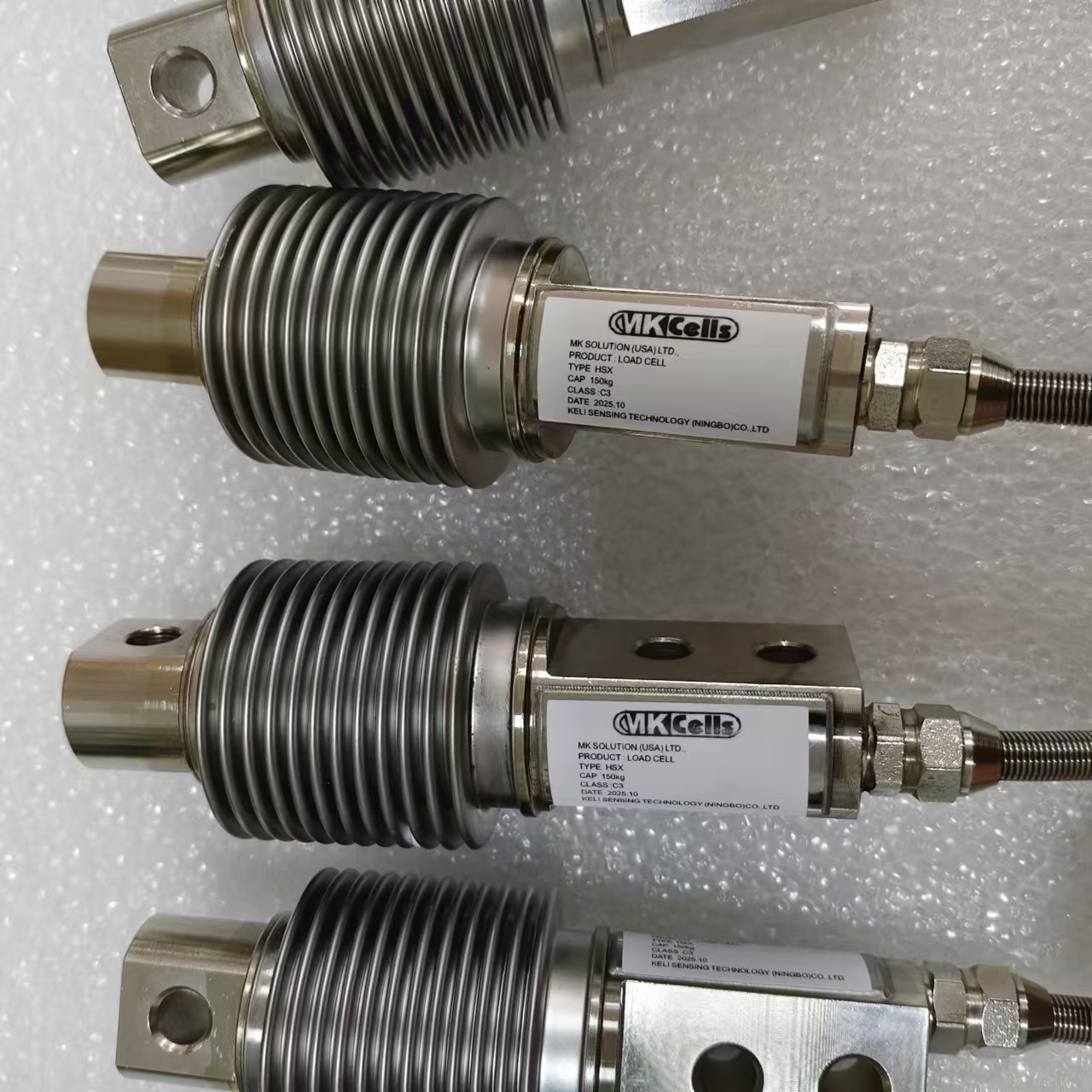

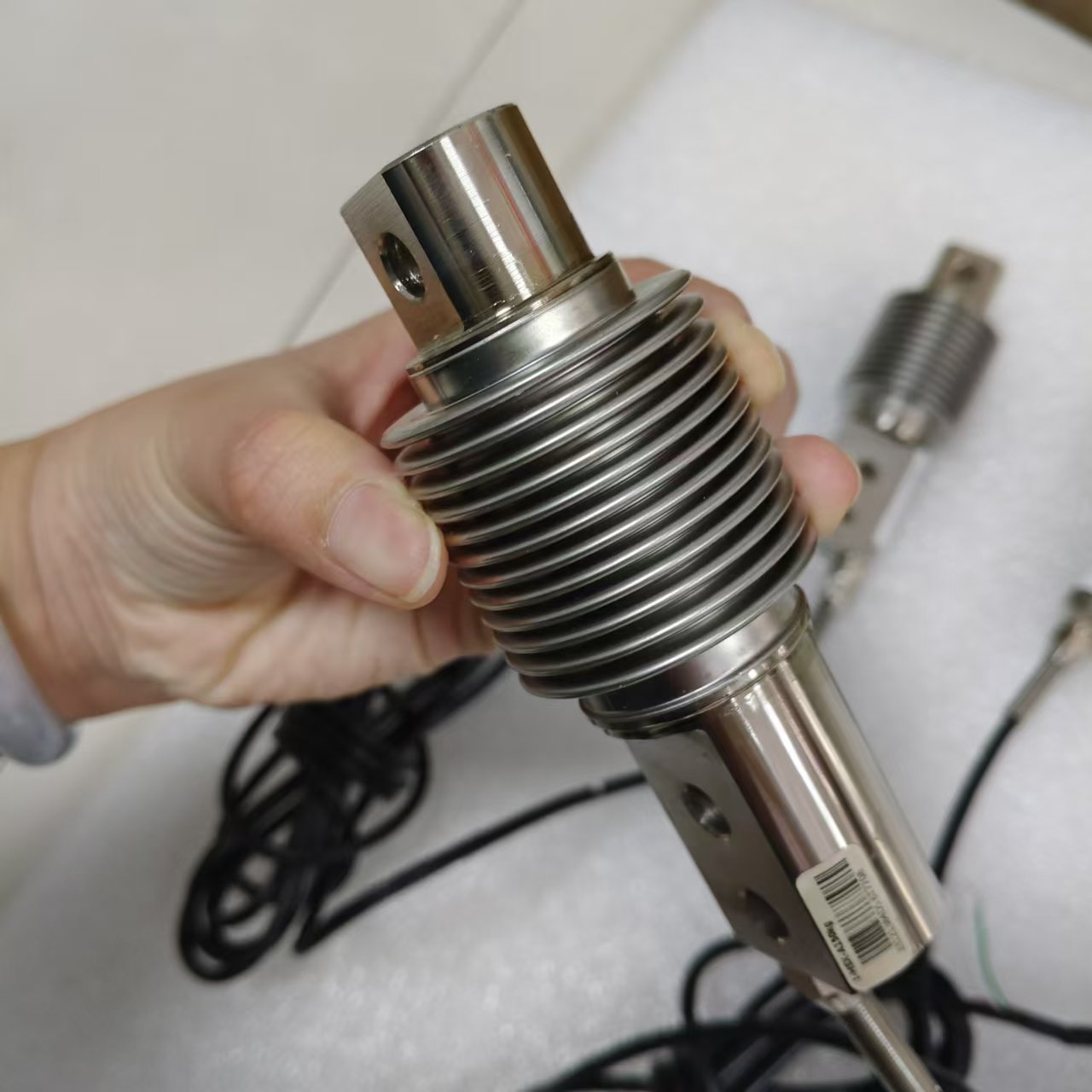

一、产品概述​
本产品为梁式称重传感器，采用高品质镀镍钢材质与金属焊接工艺，具备高精度、高稳定性、高可靠性等核心优势，适配多场景称重需求，防护等级达 IP68，抗振动、抗腐蚀性能优异。​
二、核心参数​
（一）额定载荷​
​

额定载荷（kg）​	对应直径（推测，mm）​
5、10、20、30、40、50、75、100、150、200、250​	-​
300、500​	Φ10.2​

​
（二）规格参数（SPECIFICATION）​
​

规格项​	参数值​	规格项​	参数值​
额定载荷（Emax）​	5~500 kg（含 5、10、20、30、40、50、75、100、150、200、250、300、500 kg）​	补偿温度范围​	-10°C ~ +40°C​
额定输出​	2.0±0.002 毫伏 / 伏（mV/V）​	工作温度范围​	-30°C ~ +70°C​
精度等级​	C3 级​	安全过载​	120% 满量程（F.S）​
极限过载​	150% 满量程（F.S）​	推荐激励电压​	10~12 伏直流（DC）​
零点温度系数（TC ZERO）​	±0.01% 满量程（F.S）/10°C（按行业常规补充温度区间）​	*大激励电压​	15 伏直流（DC）​
量程温度系数（TC SPAN）​	±0.02% 满量程（F.S）/10°C​	防护等级​	IP68​
输入电阻​	400±20 欧姆（Ω）（修正原文格式 / 数值误差）​	结构材质​	镀镍钢（Nickel Plated Steel）​
输出电阻​	352±3 欧姆（Ω）（修正原文格式误差）​	电缆规格​	直径 Φ5 毫米（mm）​
绝缘电阻​	≥5000 兆欧（MΩ）​	电缆芯数​	5 芯​

​
三、接线定义​
​

接线类型​	标识​	导线颜色​
激励正极​	+Excitation​	蓝色​
信号正极​	+Signal​	白色​
激励负极​	-Excitation​	黑色​
信号负极​	-Signal​	红色​
信号屏蔽线​	Signal Shield​	粗黄色​

​
四、产品特点（FEATURE）​

1. 结构类型：梁式设计，适配各类称重场景；​

2. 材质工艺：镀镍钢材质 + 金属焊接工艺，具备优良的抗腐蚀、防水、防潮性能；​

3. 核心性能：高精度（C3 级）、高稳定性、高可靠性；​

4. 环境适应性：抗振动，工作温度范围宽（-30°C~+70°C），防护等级 IP68；​

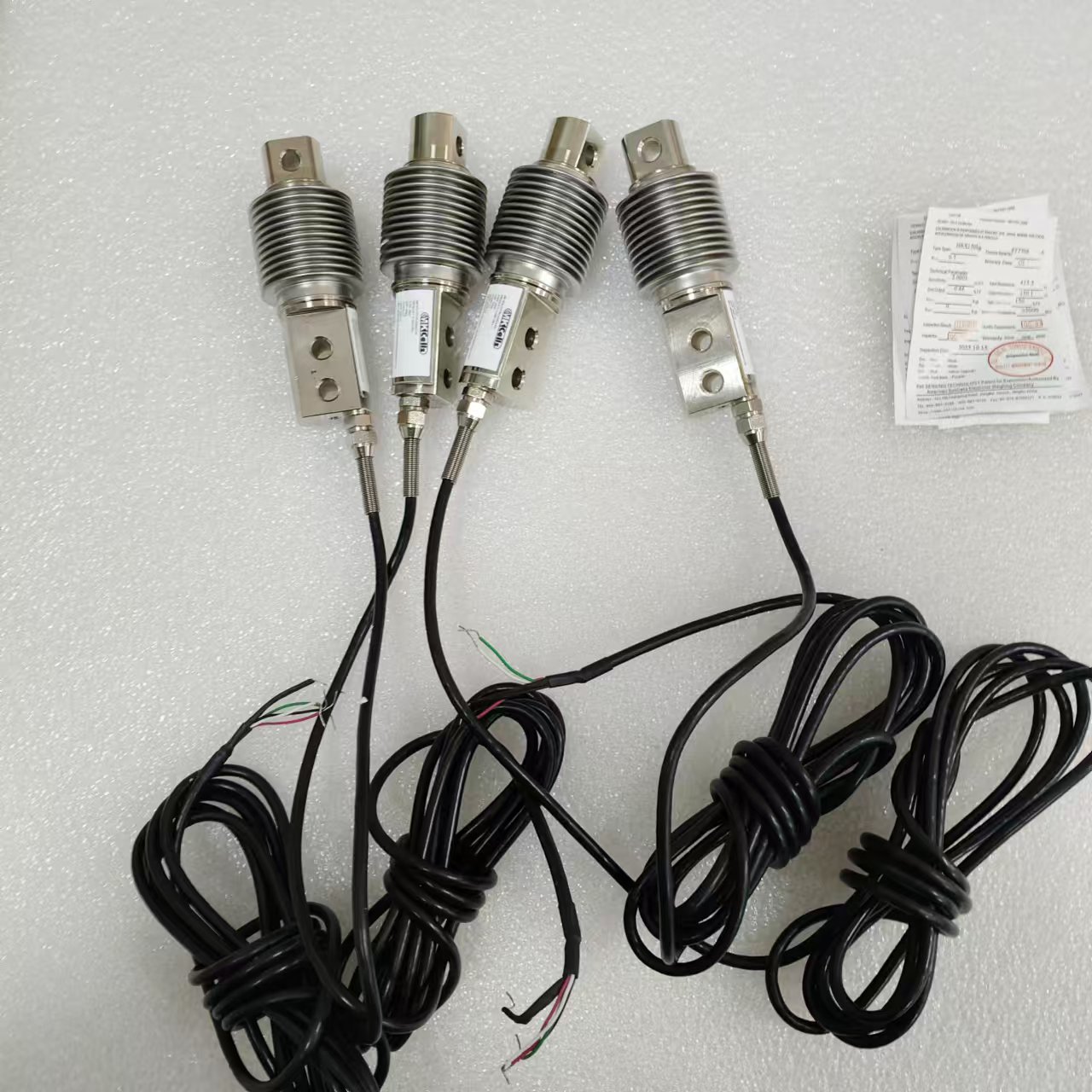

5. 电缆配置：5 芯高品质电缆，直径 Φ5mm，传输稳定。​

五、推测尺寸参数（说明）​
因原文未明确标注参数含义，结合称重传感器行业常规，推测以下为产品三维及关键安装尺寸（单位默认毫米 /mm）：​

1. 20、20、45（推测为长 × 宽 × 高）；​

2. 42、44、20（推测为长 × 宽 × 高）；​

3. 3-D（三维尺寸标识）；​

4. 222、10、0.0（推测为关键安装尺寸 / 精度偏差）；​

5. 18、120、82、10（推测为多维度安装 / 外形尺寸）。
