产品介绍
一、PR electronics 品牌全景介绍
（一）品牌概况：丹麦工业信号调节行业
PR electronics 是一家底蕴深厚的丹麦家族企业，自 1974 年成立以来，始终专注于过程工业领域的信号调节（接口）设备研发与生产。公司以 “打造顶尖过程仪表产品” 为愿景，依托持续创新技术与丰硕专利成果，将信号调理水平推向行业新高，每款产品均严格遵循甚至超越行业标准，满足工业领域对高精度、高可靠性设备的严苛需求。
（二）核心优势
- 研发与生产实力：综合开发与制造园区坐落于丹麦奥胡斯附近的 Ronde，汇聚尖端技术与团队，为产品研发、生产提供坚实保障；
- 全球布局与服务：通过全球 9 个销售子公司及 40 多个分销商构建完善网络，产品行销全球，为超过 10,000 家客户提供优质设备与服务；
- 技术团队支撑：由充满热情与素养的工程师团队驱动发展，深度洞察过程工业信号处理痛点，持续迭代产品技术。
（三）核心应用行业
产品应用范围广泛，覆盖多领域工业场景：
（四）主要产品体系
公司产品种类丰富，可满足过程工业多样化信号调节需求，核心品类包括：
- 温度变送器
- IS 接口设备
- 通讯接口产品
- 多功能信号调节设备
- 信号隔离装置
- 工业显示器
- 特殊场景定制设备
（五）主要产品型号
核心产品型号涵盖：
189201、189202、189203、189209、189210、418931008、289190、289191、415501223、415501224、415501220、415501221、415501222、415501232、415501231、413228215、413000270、417001502、289033、415501262、415501263、415501265、415501251、418851207、418853008、418853011、418853016、418853005、418439450、418439451、418853125、418853126、418853127、418853121、418853122、418853123、418853128、418853202、418853213

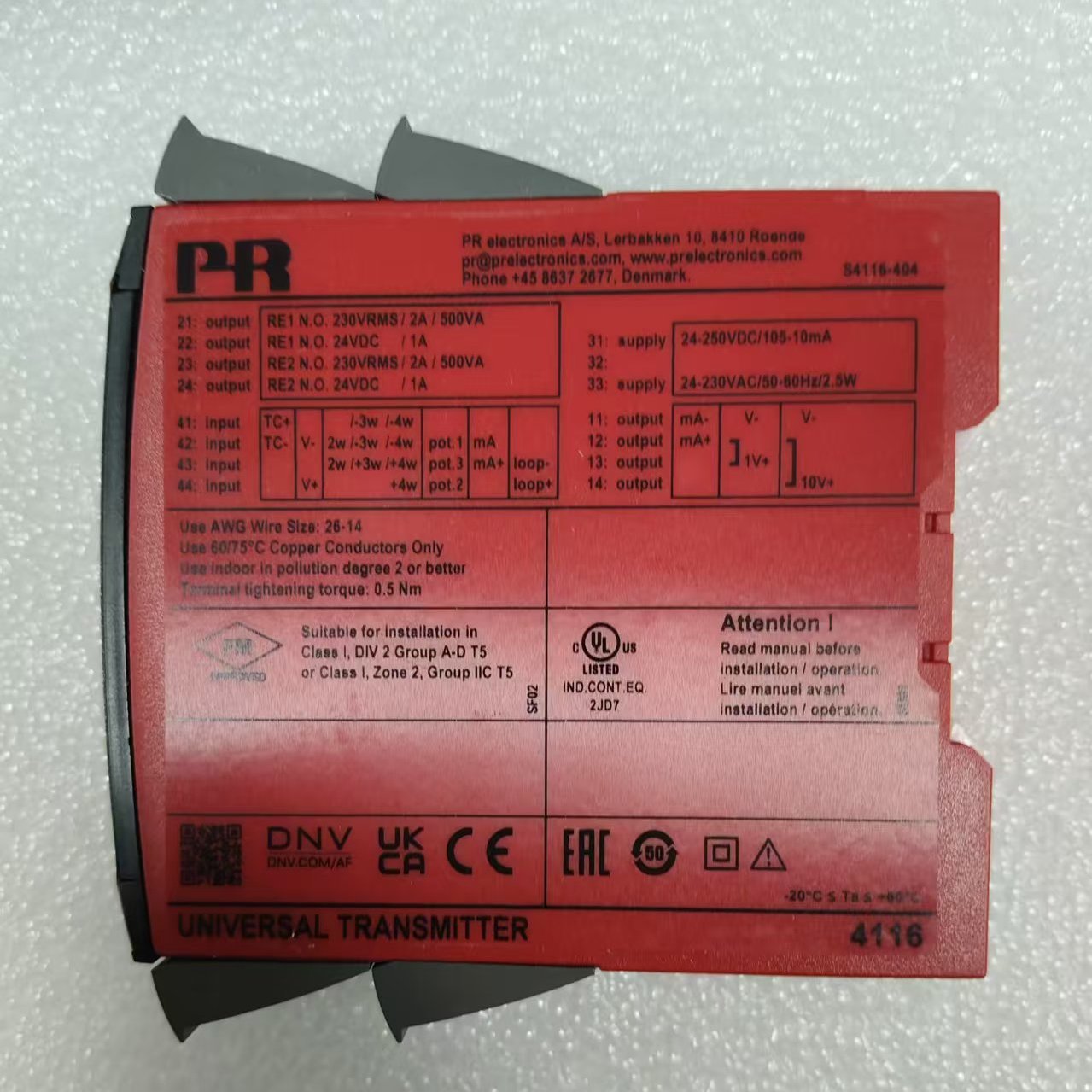

二、专项型号详解：PR 4116 多功能通用变送器
（一）产品概述
PR 4116 是一款多功能通用变送器，支持 RTD、热电偶（TC）、电阻（Ohm）、电位器、电流（mA）及电压（V）多类型输入，配备电流 / 电压模拟量输出及 2 组继电器输出，适配通用交流 / 直流电源，同时兼容 2 线制变送器供电（>16 V）。
产品具备高安全性与合规性：经 FM 批准可安装于 Div. 2 危险区域，通过 IEC 61508/IEC 61511 SIL 2 认证（提供 SFF、PFDAVG 故障数据），对应 - 13849 性能级别 “d”，适用于工业过程控制中的信号转换、测量与安全监测场景。
（二）核心功能
- 温度测量：通过 RTD 或 TC 传感器实现线性电子温度测量，支持内置 / 外置传感器冷端补偿；
- 信号转换：将线性电阻变化（如电位器、阀位信号）转化为标准模拟量电流 / 电压信号；
- 电源与隔离：集成 2 线制变送器电源模块与信号隔离功能，支持浮地信号测量，4 端口 2.3 kVAC 电气隔离；
- 过程控制：2 对无源继电器触点 + 模拟量输出，支持开关点控制、窗口功能、故障报警等；
- 安全监测：持续监测关键数据，支持传感器短路、断线等故障检测，保障运行安全。
（三）技术特点
- 灵活配置：与 PR 4500 显示 / 编程装置联用，可修改全参数适配不同应用；内置电子硬件开关，无需开盖设置 DIP 拨码；
- 状态指示：前侧绿 / 红色 LED 分别指示正常运行 / 故障状态，激活的输出继电器对应黄色 LED 亮起，状态一目了然；
- 高可靠性：信号输入 24 bit、输出 16 bit，信噪比≥60 dB（0...100 kHz），精度优于 0.1% 所设量程；
- 强 EMC 兼容性：电磁兼容对精度影响 <±0.5% 所设量程，符合 NAMUR NE21 A 标准的脉冲干扰影响 <±1% 所设量程。
（四）安装 / 调试 / 编程
| 核心优势 |
详细说明 |
| 安装便捷 |
功耗极低（≤2.5 W），可并排紧密安装，60°C 环境下无需预留散热空隙 |
| 操作高效 |
通过 PR 4500 可拆卸显示屏，完成参数配置、运行监测、两点过程校准 |
| 安全防护 |
所有编程操作支持密码保护，有效防止误修改参数 |
（五）环境与机械规格
1. 环境条件
| 参数 |
规格 |
| 工作温度 |
-20°C 至 +60°C |
| 存储温度 |
-20°C 至 +85°C |
| 标定温度 |
20–28°C |
| 相对湿度 |
<95% RH（无冷凝） |
| 防护等级 |
IP20 |
2. 机械参数
| 参数 |
规格 |
| 结构尺寸（高 × 宽 × 深） |
单机：109 × 23.5 × 104 mm；安装 PR 4500 后：109 × 23.5 × 131 mm |
| 重量 |
单机约 175 g；含 4501 约 190 g；含 451x 约 205 g |
| 导线规格 |
0.13–2.08 mm² / AWG 26–14 绞线 |
| 螺丝端子力矩 |
0.5 Nm |
| 抗振规格（IEC 60068-2-6） |
2–13.2 Hz：±1 mm；13.2–100 Hz：±0.7 g |
（六）电气参数
| 类别 |
参数 |
规格 |
| 电源 |
通用电压 |
21.6–253 VAC（50–60 Hz）或 19.2–300 VDC |
| |
熔断器 |
400 mA SB / 250 VAC |
| |
功耗 |
≤2.5 W |
| 隔离电压 |
测试电压 |
2.3 kVAC |
| |
工作电压 |
250 VAC（增强级）/ 500 VAC（基础级） |
| 响应时间 |
温度输入（0...90%/100...10%） |
≤1 s |
| |
mA/V 输入（0...90%/100...10%） |
≤400 ms |
| 辅助电源（2 线制，端子 44...43） |
供电规格 |
16–25 VDC / 0–20 mA |
| 程序设计与信号性能 |
通信接口 |
PR 4500 专用 |
| |
精度 |
优于 0.1% 所设量程 |
（七）输入规格
1. RTD 输入
| 参数 |
规格 |
| 支持类型 |
Pt10/20/50/100/200/250；Pt300/400/500/1000；Ni50/100/120/1000；Cu10/20/50/100 |
| 电缆电阻 |
50 Ω |
| 传感器电流 |
额定 0.2 mA |
| 精度影响（3-/4 - 线） |
<0.002 Ω/Ω |
| 故障检测 |
支持短路检测（<15 Ω）及传感器故障检测 |
2. 其他输入类型
| 输入类型 |
规格 |
| 线性电阻输入 |
测量范围：0 Ω–10000 Ω |
| 电位器输入 |
测量范围：10 Ω–100 kΩ |
| TC 输入 |
支持型号：B、E、J、K、L、N、R、S、T、U、W3、W5、LR；冷端补偿：外置（20–28°C≤±1°C；-20–20°C/28–70°C≤2°C）、内置 ±(2.0°C + 0.4°C×Δt)；支持故障检测（传感器故障电流：测量时 2 μA / 其他 0 μA） |
| 电流输入 |
测量范围：0–23 mA（可调 0–20 mA/4–20 mA）；输入电阻：额定 20 Ω + PTC 50 Ω；支持 4–20 mA 回路断线检测 |
| 电压输入 |
测量范围：0–12 VDC（可调 0/0.2–1 V、0/1–5 V、0/2–10 VDC）；输入电阻：额定 10 MΩ |
（八）输出规格
1. 电流输出
| 参数 |
规格 |
| 信号范围 |
0–23 mA（可调 0–20/4–20/20–0/20–4 mA） |
| 负载能力 |
≤800 Ω |
| 负载稳定性 |
≤0.01% 所设量程 / 100 Ω |
| 故障报警输出 |
0/3.5/23 mA / 无（符合 NAMUR NE43 标准） |
| 输出限值 |
4–20/20–4 mA：3.8–20.5 mA；0–20/20–0 mA：0–20.5 mA |
| 电流限值 |
≤28 mA |
2. 电压输出
| 参数 |
规格 |
| 信号范围 |
0–10 VDC（可调 0/0.2–1 V、0/1–5 V、0/2–10 V 及反向输出） |
| 负载能力 |
≥500 kΩ |
3. 继电器输出
| 参数 |
规格 |
| 功能 |
支持开关点、窗口功能、传感器故障报警、输出锁存、上电 / 断电状态指示 |
| 电气参数 |
电压 250 VAC/VDC，电流 2 A，AC 功率 500 VA；30 VDC 以上电阻负载直流电流详见产品手册 |
（九）符合标准与认证
1. 合规标准
- EMC：2014/30/EU & UK SI 2016/1091
- LVD：2014/35/EU & UK SI 2016/1101
- RoHS：2011/65/EU & UK SI 2012/3032
2. 认证资质
- EU RO MR Type Approval：MRA000000Z
