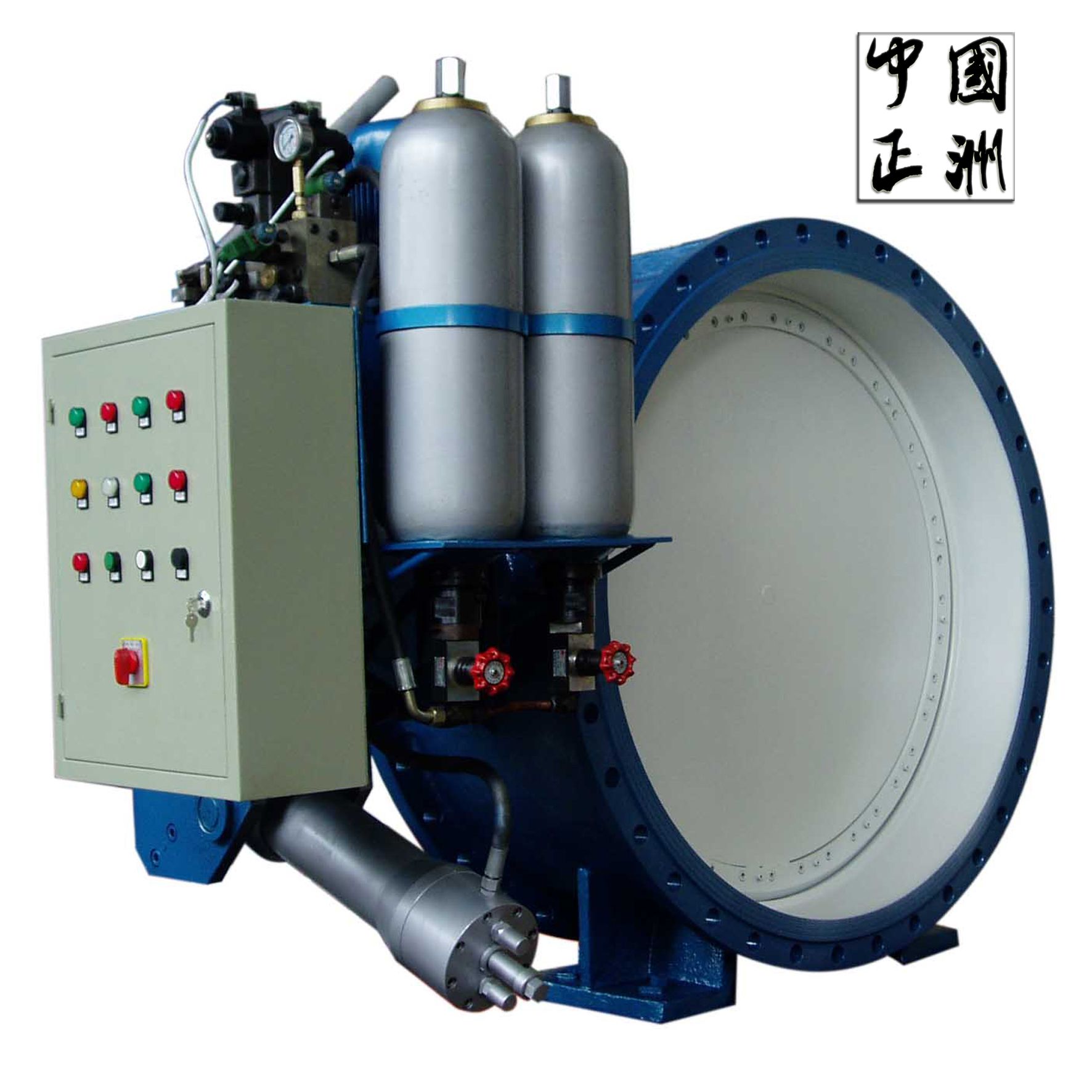

产品简介　

•
  可取代水泵出口处原电动闸阀和止回阀的功能，并把机、电、液系统集成为一个整体，减少占地面积及基建投资。
• 电液控制功能齐全，无需另外配置即可以作为一个独立的系统单机就地调试、控制；也可以作为集散性控制系统（DCS）的一个设备单元，通过I/O通道由中央计算机进行集中管理，与水泵、及其他管道设备实现联动操作；并配有手动功能，无动力电源时也可以实现手动开、关阀，满足特殊工况下的阀门调试、控制要求。
• 可控性好，调节范围大、适应性强。电液控制系统设有多处调节点，可以按不同的管道控制要求进行启闭程序设置，保证在满足开、关阀条件时，阀门能够自动按预先设定的时间、角度开启和分快关、慢关两阶段。并能实现无电关阀，有效消除破坏性水锤，防止水泵和水轮机组飞逸事故的发生，降低管网系统的压力波动，保障设备的安全可靠运行。
• 主阀密封面为三偏心金属密封或双偏心橡胶密封结构，启闭轻松、密封可靠；并有一道额外加大的偏心，使阀门具有良好的自关闭、自密封性能。中、小通径蝶板设计成流线型平板结构，大通径蝶板设计成双平板桁架式结构，排挤小，水流平顺，阀门流阻系数仅为0.15～0.8，远小于止回阀的流阻系数（1.7～2.6）,节能效果明显。

1. 特殊参数

• 阀门本体由阀体、蝶板、阀杆、滑动轴承、密封组件等主要零件组成。
• 蓄能式液控蝶阀一般采用卧式布置；也可根据用户要求采用立式布置。
• 传动机构主要由齿轮箱、齿轮、齿条等连接、传动件组成，是液压动力开、关阀门的主要执行机构。
• 传动液压缸设有缓闭时间调节阀。调节范围见第五节<特殊参数>。
• 卧式布置时，传动机构一般采用正向安装；现场空间限制时也可根据用户要求采用反向安装（即传动装置位于阀体的另一侧，见图4~图5）。
• 液压站包括油泵机组、手动泵、蓄能器、电磁阀、溢流阀、流量控制阀、截止阀、液压集成块、油箱等零部件。
• 蓄能器系统中，蓄能器为阀门启闭提供主动力源。
• 流量控制阀用作开关阀时间调节，调节范围见第5节<特殊参数>。
• 手动泵用作系统调试和特殊情况下的阀门启闭。
• 液压系统电磁换向阀特征为：电磁阀得电蝶阀工作、失电蝶阀保位锁定；采用其它作用型式应在订货时说明。
• 液压系统与阀门本体可以是整体式安装，也可以分开安装。用户未作特殊说明时为分体式安装。蓄能器液控缓闭止回蝶阀采用立式布置时均为分体式安装。
