一、适用范围
设备、家用电器中，以实现调压、控温、调速、调光及功率控制等目的，是一种理想的交流调压电源。 TDGC(2)系列调压器具有外形美观、波形不失真、体积小、重量轻、效率高、使用方便、运行可靠等特点，其性能更为优越。可广泛用于工业（如化工、治金、仪器仪表、机电制造、轻工待），科学实验，公用
二、主要技术参数
1、调压器的基本参数按表1规定
2、调压器额定（输出）容量：调压器额定容量按下式计算：
式中：P-调压器额定输出容量（KVA） m-相数，单相m=1； 三相m=3
12-额定输出电流（A）
U2*大输出电压（V） （三相为线电压）
3、调压器绝缘等级：调压器绝缘等级为A级，线圈平均温升限值为60℃。
4、过负荷能力，调压器允许短时间超过额定输出电流值，但不能超过表2的规定。
三、基本原理与主要结构
1、基本原理
调压器就是匝数比连续可调的自耦变压器，当调压器电刷借助于手轮主轴和刷架的作用，沿线圈的磨光表面滑动时，就可连续地改变匝数比，从而使输出电压平滑地从零调节到*大值。
2、主要结构

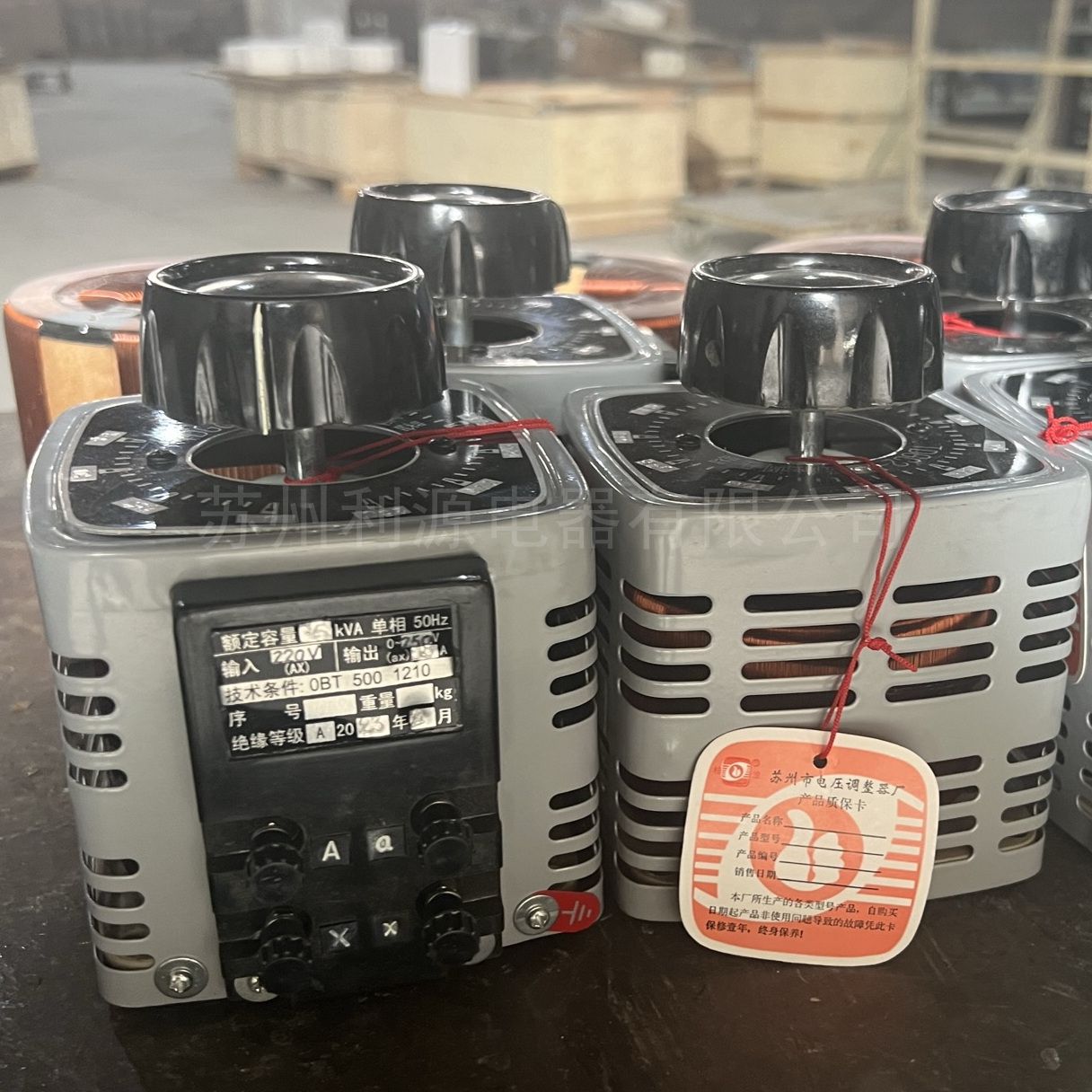

（1）单元结构：单相0.2KVA 10KVA调压器为调压单元结构，一个上端面具有一定宽度的表面的线圈固定在工程的底座上，接触组的电刷在弹簧压力下与线圈的磨光表面紧密接触，转动手轮带动电刷在线圈磨光表面上滑动进行调压，
单元调压器一般为台式，外面有防护通风罩。
（2）单相组装结构：单相大容量调压器系由几个相同规格的单元组装而成，各单元的电刷接触组装在同一个主轴上，线圈输入端并联连接，输出端连接平衡电抗器，以平衡单元间电流分布并抑制环流。
（3）电刷结构：3KVA及以下单元调压器，采用1～2块石墨电刷和散热良好的金属架，4KVA及以上的单元调压器，采用两块铜石墨复合电刷，电刷接触组的压板固定在线圈上端以限制其轴向位置，同时通过螺钉与主轴锁紧，
当需要拆修，调换主要轴或需要从调压器底端伸出主轴时，只要松开螺钉，即可方便地进行。
我公司有各种型号大功率变压器，具体规格详情请垂询我公司！谢谢。
技术规范
输出电压准确性：±1%
输出波形失真度：无失真（与输入波形比较）
绝缘等级：A级
效 率：98%以上
频 率：50-60HZ
相 数：1相2线、3相3线、3相4线
容 量：10KVA-1000KVA
一次电压：600V以下（可特殊订制）
二次电压：110V、190V、200V、220V、380V、440V-11400V（可特殊订制）
适 用：大楼、储蓄所、住宅、特殊机械设备、化工厂
工作环境：0℃-40℃
湿 度：95%
冷却方式：
干式风扇自冷式
功能特点：
1、设计合理，电压变动率低，可长期满载使用。
2、获专利设计，外形美观，占地面积小，可移动式脚轮，便于移动和安装。
3、面板电压表显示精确，便于读取。
4、多种型号、规格、多种容量、电压可供选择。
特性
频 率：50/60Hz
效 率： ≥98%
绝缘等级： A级
绝缘电阻： 5MΩ
耐压试验：2000V/min
波形畸变： ≤0.1%
冷却方式：自冷
环境温度：0～40oC
相对湿度： <90%
重 量：30kg
