产品性能与特点

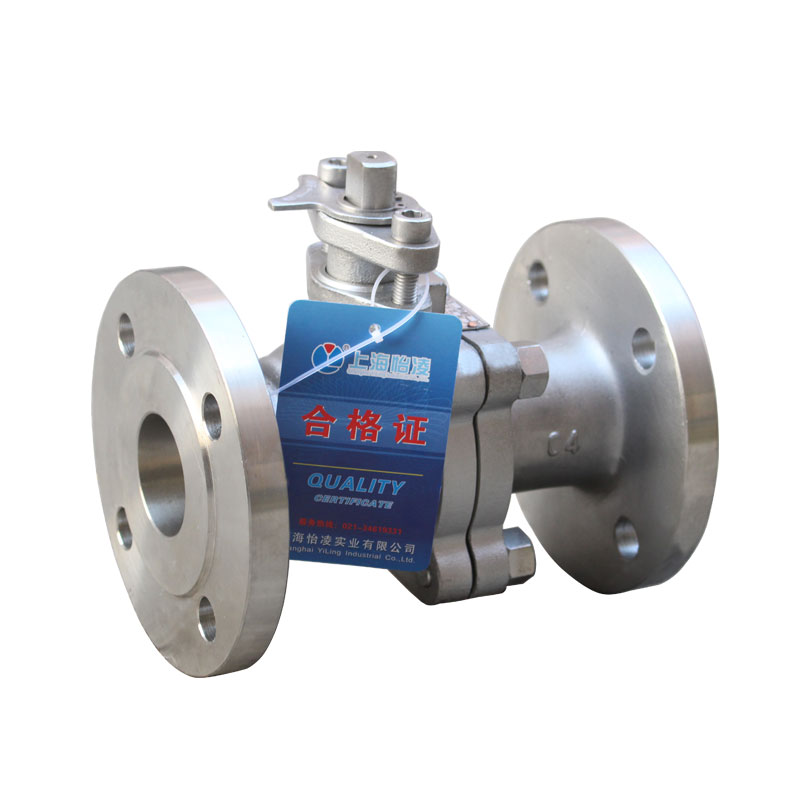

C4钢球阀又名浓硝酸专用球阀，是上海怡凌设计研发的专用浓硝酸介质的阀门，C4钢在浓硝酸中有非常好的耐蚀性。C4钢球阀（浓硝酸专用球阀）的球体是浮动的，在介质压力作用下，球体能产生一定的位移并紧压在出口端的密封面上，保证出口端密封。

C4钢球阀（浓硝酸专用球阀）的特点：

1、流阻力小，球阀是所有阀类中流体阻力*小的一种，即使是缩径球阀，其流体阻力也相当小。

2、C4钢球阀（浓硝酸专用球阀）密封性能好。球阀阀座（密封圈）一般采用聚四氟乙烯等弹性材料制造，易于保证密封，而且球阀的密封力随着介质压力的增加而增大。

3、C4钢球阀（浓硝酸专用球阀）阀杆密封可靠。球阀启闭时阀杆只作旋转90°运动，因此阀杆的填料密封不易被破坏，而且阀杆倒密封的密封力随着介质压力的增加而增大。

4、球阀的启闭只做90°转动，故容易实现自动化控制和远距离控制，球阀可配置电动装置、气动装置、液动装置。

规格参数

压力等级： PN1.6-10.0Mpa　Class150-600Lb

公称通径： DN15-DN250　 　1/2"-10"

驱动方式：手柄、蜗轮蜗杆、气动、液动、电动

相对应的C4钢球阀型号： Q41F-16C4、Q41F-25C4、Q41F-40C4、Q41F-64C4、Q41F-100C4、Q41F-150Lb(C4)、Q41F-300Lb(C4)、Q41F-600Lb(C4）

适用介质：浓硝酸等腐蚀性介质

技术规范

设计标准：GB/T12237、API6D、ASME B16.34

结构长度：GB/T12221、API6D、ASME B16.10

连接法兰：HG、GB、JB、API、ANSI、ISO、BS、DIN、NF、JIS

试验标准：JB/T9092、GB/T13927、API6D、API598

主体材料

阀体、阀盖：C4（00Cr14Ni14Si4 ）

球体：C4（00Cr14Ni14Si4 ）

阀杆：C4（00Cr14Ni14Si4 ）

密封圈：PTFE、RPTFE、PPL、PEEK.......

订货须知

请您尽量了解口径、压力、使用介质及工况条件，以便我公司提供更准确、更有针对性的服务。C4钢球阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海怡凌C4钢球阀说明书的一部分，供选型参考之用。详细说明书以及CAD图纸、CAXA图纸、SW三维图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
