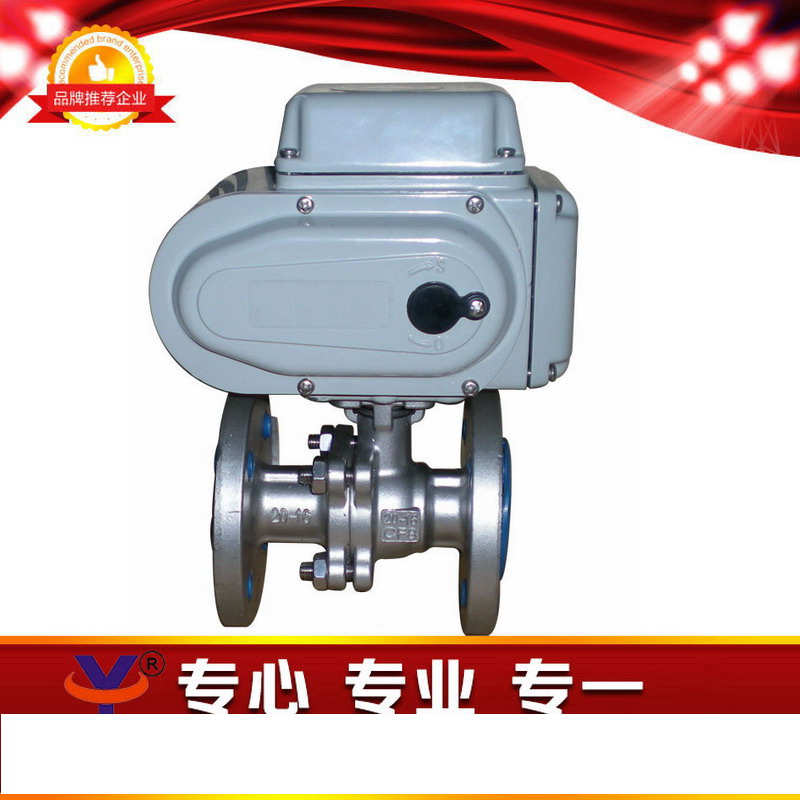

Q941F不锈钢开关型球阀  法兰开关阀 电动开关球阀性能参数
【阀体材质】：WCB、304、316
【阀板材质】：WCB、304、316
【密封阀座】：PTFE、PPL
【压力等级】：1.6－4.0MPa
【公称通径】：DN15-DN300
【结构形式】：二块式
【连接方式】：对夹
【电压范围】：AC220V/110V/380V/24V 50/60HZ  DC24V/12V +10%到-10%
【温度范围】：PTFE：-30～180℃  PPL：-30～120℃
【电动执行器】：开关型、调节型；可选防爆系列电动执行器
Q941F不锈钢开关型球阀  法兰开关阀 电动开关球阀尺寸

公称通径DN(mm)	尺寸(mm)
	L	D	D1	D2	b	f	n-d
15	108	95	65	45	14	2	4-14
20	117	105	75	55	14		4-14
25	127	115	85	65	14		4-14
32	140	135	100	78	16		4-18
40	165	145	110	85	16	3	4-18
50	178	160	125	100	16		4-18
65	190	180	145	120	18		4-18
80	203	195	160	135	20		8-18
100	305	215	180	155	20		8-18
125	256	245	210	185	22		8-18
150	394	280	240	210	24		8-23
200	457	335	295	265	26		12-23
250	533	405	335	320	30		12-25

Q941F不锈钢开关型球阀  法兰开关阀 电动开关球阀特点
1．电动球阀流体阻力小，是所有阀类中流体阻力***小的一种，以AC220V、AC380V或DC24V电源电压作动力，接受（4-20mA、0-10mA或1-5VDC）电流信号或电压信号，即可控制运转，以角行程输出的扭矩转动球体0~90°，就能完成启闭动作或调节动作。
2．全电子式电动执行机构，采有机电一体化结构，具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能，功能强、性能可靠、连线简单，通过输入电流信号或电压信号，改变球芯的旋转角度（0-90°任意角度），实现比例调节动作。
3．球芯通道平整光滑，不易沉积介质，可以进行管线式通球。结构简单、重量轻、密封性能好。 特别适用于要求零泄漏率的场合。
