用途

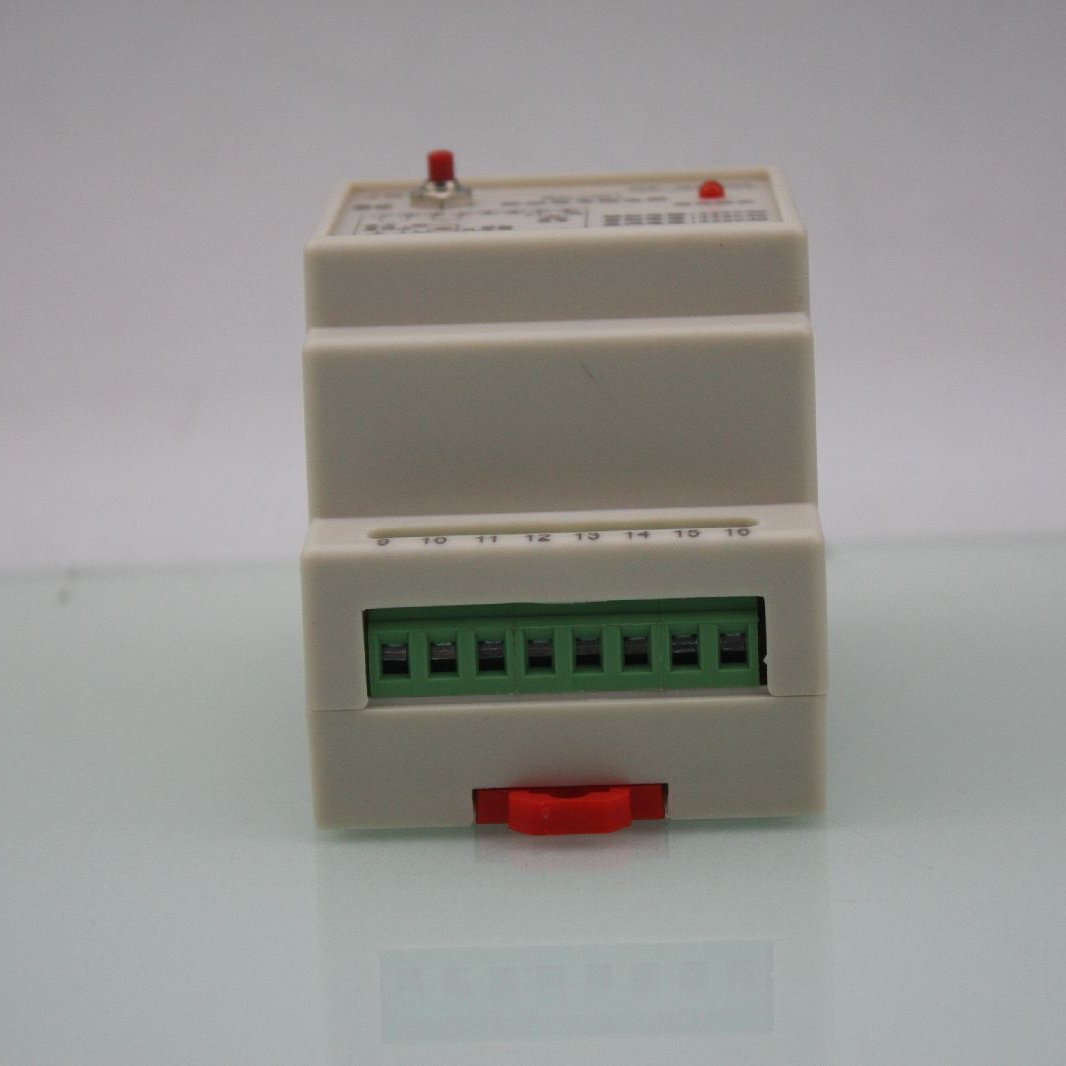

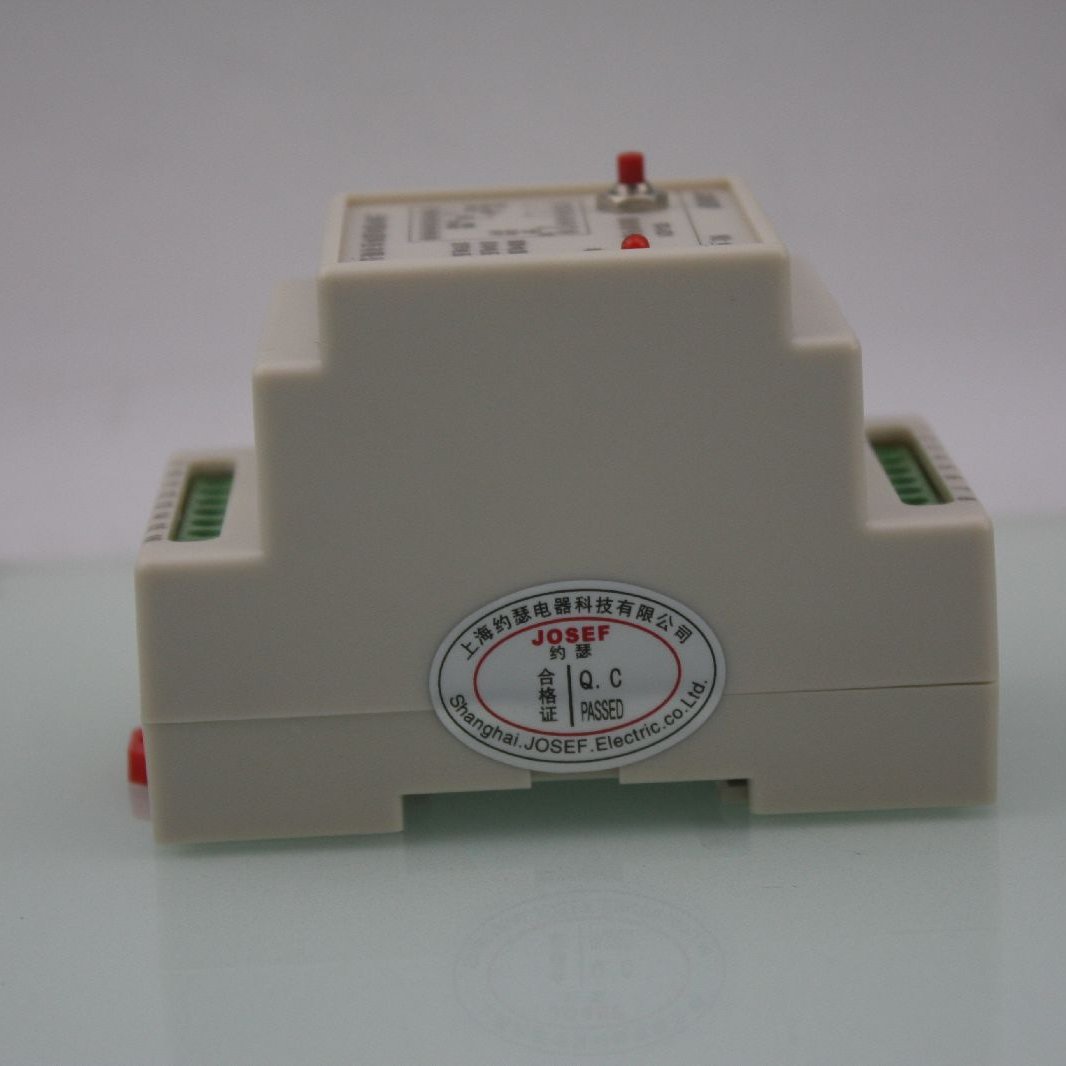

RX-D 导轨信号继电器用于直流操作的保护和自动控制装置中，作为故障动作的信号指示之用。本系列继电器由电子器件和进口小型继电器等构成，是电力系统中信号继电器更新换代的产品。

技术参数

1、继电器启动值:电压型启动电压不小于额定电压的 50%，不大于额定电压的 70%;电流启动型的启动电流范围在 0.01-4 之间通用。

2、功率消耗:

a.启动回路:

电压启动型不大于 3W;电流启动型启动电流为 2A 时，不大于6W。b.辅助电源回路(动作时) :

不大于5.5W。

3、动作时间:不大于 15ms

本继电器有以下优点:

a.动作速度快，克服了原电磁式继电器不能指示真空开关快速动作信号的缺陷:

b.既具有就地复归方式，又具有远方复归方式，可实现远程控制。复归方式有通电与断电两种，以便用户灵活选择:防震性能好，并可任意位置安装:

c.既有电保持，又有磁保持，信号记忆可靠，带有多组动合触点，既可接入LED 光字牌或白炽灯光字牌，也能满足远传要求。

d.电流启动型启动电流通用范围宽 (0.01-4A)，便于用户选型和压缩库存。

e.既可导轨安装也可面板开孔安装。
