DIN插头式液压电磁阀连接器接线说明

发布时间：2022-07-10 22:44:59

常用的国內外DIN插头式液压电磁阀连接器，采用DIN43650标准。

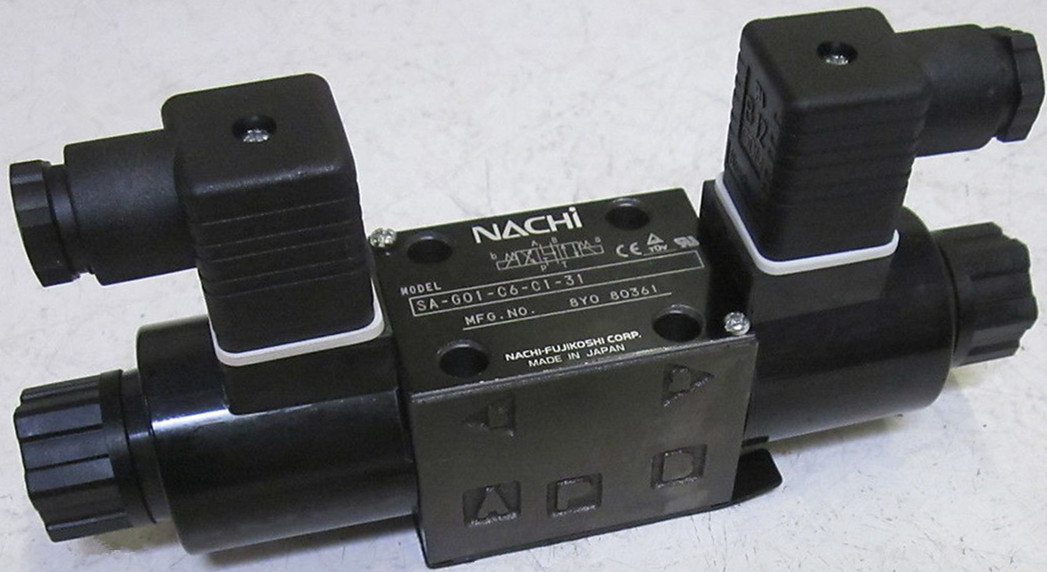

DIN插头式液压电磁阀在线圈上，有DIN43650标准规格的连接器。
常用电压为 DC24V AC110V AC220V ，需要布线-电源线正极,负极或依需要佈线地线GND。
取下插头外壳，里面有三个接线柱，对应线圈上的三个接线端子。从插头出线方向俯视，三个接线柱成“左-上-右”方式排列，左右两个接线柱连接电源正、负极（AC插头则为火线、零线），上方接线柱连接GND地线，可以根据实际需要选择是否连接地线。
备注：DIN插头式液压电磁阀时则无需区分电原线的正或负极。

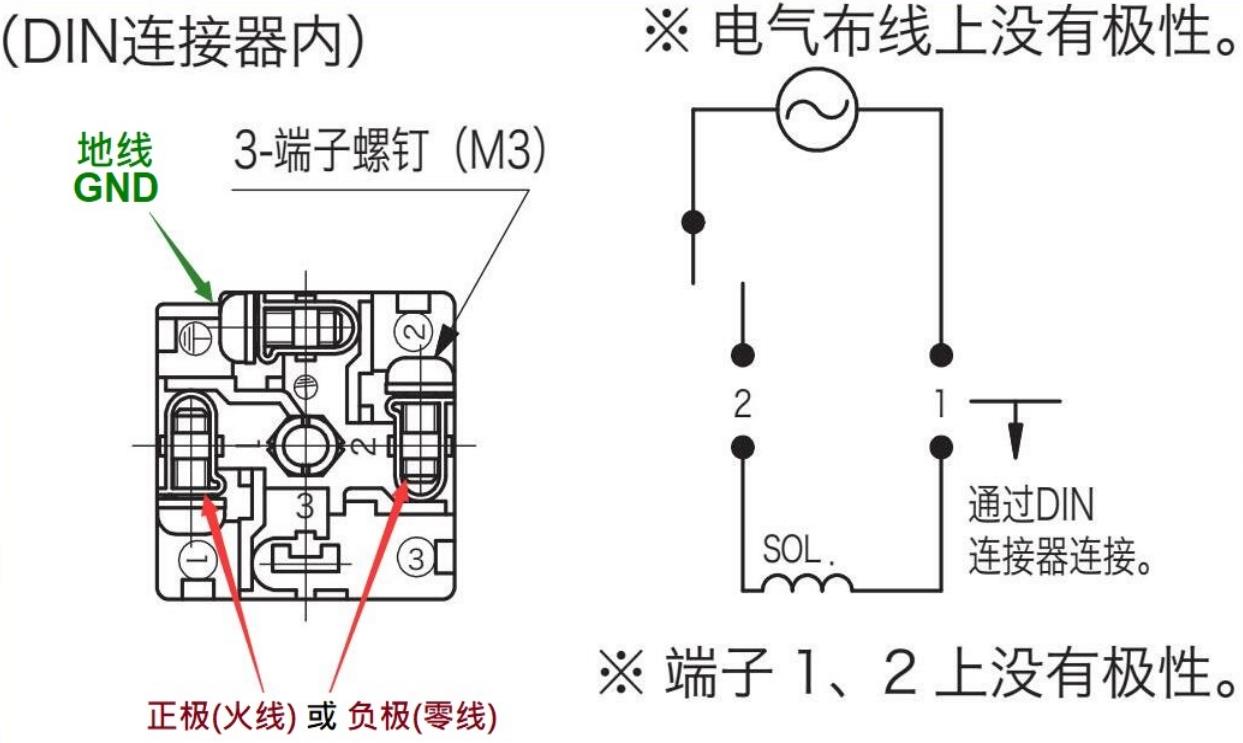

DIN插头式液压电磁阀接线图如下所示：
