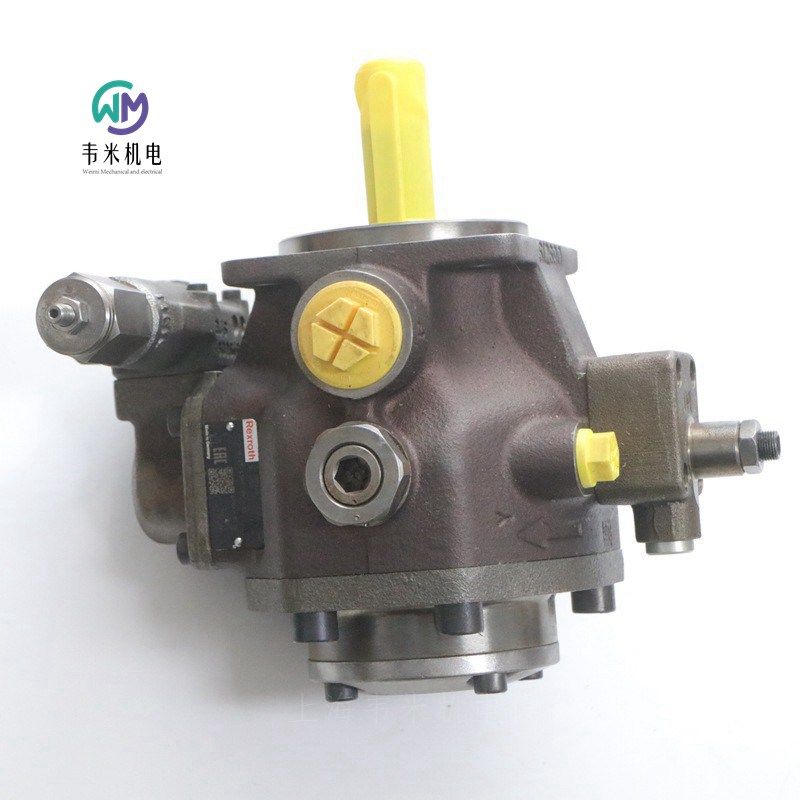

力士乐叶片泵在液压系统的工作原理
力士乐(Rexroth)作为液压元件制造商，其叶片泵产品在液压系统中发挥着关键作用。下面我将详细介绍力士乐叶片泵的工作原理、结构特点以及在液压系统中的工作流程。


一、力士乐叶片泵的基本工作原理
力士乐叶片泵根据作用方式可分为单作用叶片泵和双作用叶片泵两种主要类型：

1. 单作用叶片泵工作原理
单作用叶片泵主要由配油盘、驱动轴、转子、定子、叶片和泵体等部件组成。定子的内表面是圆柱形的，转子具有均匀分布的窄槽，叶片安装在槽中并可在槽内滑动。转子和定子之间存在偏心距e。
当转子旋转时，叶片在离心力和引入叶片根部压力油的压力作用下，紧密地贴附在定子内表面上。这样，两个相邻叶片、定子的内表面、转子的外表面和两端的配油盘便构成了多个密封工作容积。
吸油过程：当驱动轴带动转子旋转时，叶片右侧逐渐向外伸出，密封工作容积逐渐增大，产生局部真空，通过吸油口和配油盘上的吸油窗口完成吸油过程。
压油过程：在叶片的左侧，叶片逐渐被定子内表面压回油槽，密封工作容积逐渐减小，油液通过配油盘上的压油窗口排出，完成压油过程。
转子每转一圈，每个工作容积完成一次吸油和压油过程，因此称为"单作用"叶片泵。

2. 双作用叶片泵工作原理
双作用叶片泵的工作原理与单作用类似，但结构上有所不同：
定子表面由两段长半径圆弧、两段短半径圆弧和四段过渡曲线组成
定子和转子是同心布置

在转子旋转时：
左上角和右下角处的密封工作腔容积逐渐增大，为吸油区
左下角和右上角处的密封工作腔容积逐渐减小，为压油区
吸油区和压油区之间有封油区隔开

这种泵的转子每转一圈，每个密封工作腔完成吸油和压油动作各两次，因此称为"双作用"叶片泵。由于两个吸油区和两个压油区是径向对称的，作用在转子上的液压力径向平衡，又称为平衡式叶片泵。

二、力士乐叶片泵的结构特点
力士乐叶片泵具有以下显著结构特点：
模块化设计：采用卡箍夹紧泵体设计，支持吐出口360度方向调整，便于安装和系统集成。
轴承结构：轴承组件为圆筒式结构，便于维护及叶轮间隙调整，提高了泵的可靠性和使用寿命。
密封系统：轴封包含填料密封、付叶轮密封与机械密封等多种形式，适应不同工况需求。
材料选择：过流部件采用高硬度耐磨合金铸铁材质，提高了耐磨性和耐腐蚀性。

性能参数：
排量范围：1.60-20.00cm³
*大工作压力：700bar
通过液压叶片转子实现容积变化吸排油
具备自吸式、阀控式设计及流量自适应功能

产品特点：
流量均匀，运转平稳，噪声较小
双作用叶片泵因转子所受的径向力平衡，轴承寿命较长
内部密封性好，容积效率高，可用于较高压力场合
结构紧凑，尺寸较小而流量大
单作用叶片泵可以实现变向变量调节

三、力士乐叶片泵在液压系统中的工作流程
力士乐叶片泵在液压系统中的工作流程可分为三个阶段：
吸入阶段：
当液压泵的驱动机构开始工作时，泵的入口处由于负压作用
液体从油箱被吸入泵的液压腔
压缩阶段：
液体被吸入液压腔后，由于泵的驱动机构的推力作用
液体被压缩，压力升高
排出阶段：
当液压泵的推力消失时
液体会通过出口处排出，进而传递到液压系统中
液压泵通过不断地循环吸入、压缩和排出液体，实现了对液压系统提供稳定的高压液体动能。在液压系统中，液压泵提供了动力源，将液体压缩并提供给各个执行器，从而实现对液压系统各个部件的驱动和控制。

四、力士乐叶片泵在液压系统中的应用
力士乐叶片泵广泛应用于各种液压系统中，包括：
工业应用：
机床液压系统
工程机械
矿山设备
船舶液压系统
汽车领域：
汽车底盘悬挂系统
转向系统
搅拌车等专用车辆

系统优势：
在系统中配备蓄能器，可储存多余压力油
需要时可释放储存的能量，减少液压泵的额定流量
减轻功率损失，降低系统温度上升
吸收压力脉动和液压冲击，减少液压泵的压力波动

通过以上分析可以看出，力士乐叶片泵凭借其高效、可靠的工作原理和结构设计，在各类液压系统中发挥着不可替代的作用，为现代工业设备提供了强大的动力支持。
