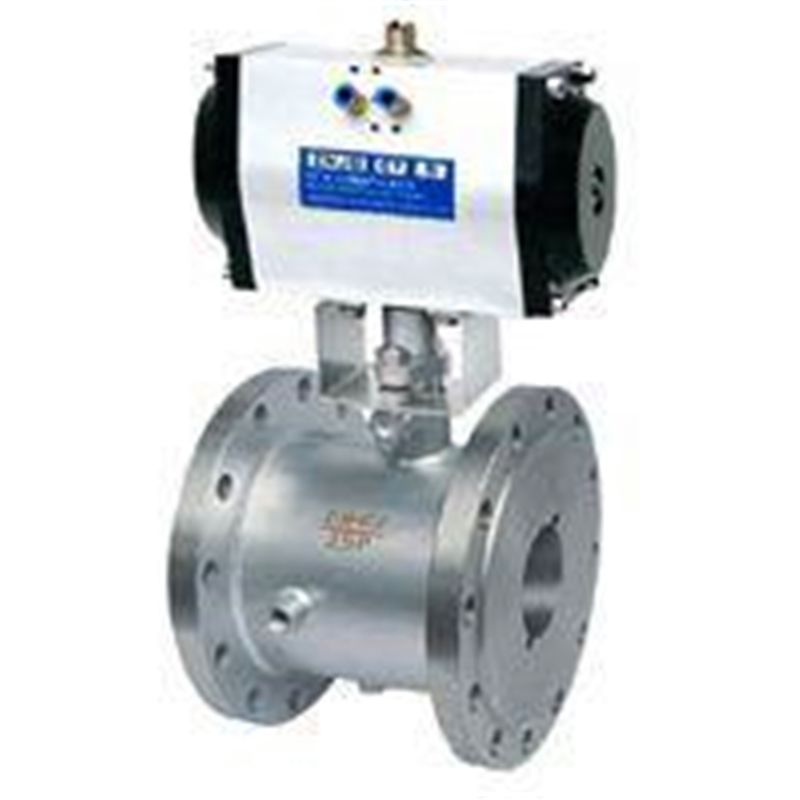

BQ641F气动保温球阀产品说明

保温球阀根据用户需要夹套注入蒸气、导热油、冷却水、冷气等。使用整个阀门长温或降温达到所需要的温度。能防止介质结晶。BQ41F保温球阀该系列阀门具有保温、保冷特性。按GB设计制造法兰连接按79-94标准制造用于石油、化工、冶金、制药行业。保温球阀该阀门由于采用了蒸气夹套保温。故即使外界温度降到零度以下，该阀仍操作灵活保证输油管道能断开，其优点是一般控制阀门所没有的。它是重油输送管道理想的控制阀门。

是气动执行器与夹套保温球阀组成，具有良好的保温保冷特性，且气动保温球阀的通径与管径一致，同时又能有效降低管路中介质热量损失。可配阀门定位器输入控制信号(4-20mADC或1-5VDC)气源即可控制运转。亦可配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。夹套保温气动球阀主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。由于气动保温球阀采用整体式结构，因而夹套保温气动球阀比一般球阀体积更小，重量更轻，且无外漏，密封性能良好，夹套采用碳素钢管焊接比铸造的更加耐压牢固。阀门的一种，和法兰闸阀属一个类型，关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭。球阀在管路中主要用来做切断、分配和改变介质的流动方向。一般水平安装。保温球阀和法兰闸阀是同属一个类型的阀门，区别在它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。 球阀在管路中主要用来做切断、分配和改变介质的流动方向。二片式球阀，三片式球阀,是近年来被广泛采用的一种新型阀门，此类阀门一般水平安装。

1． 流体阻力小，其阻力系数与同长度的管段相等。

2． 结构简单、体积小、重量轻。

3． 紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。

4． 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。

5． 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。

6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。

7． 适用范围广，通径从小到几毫米，大到几米，从高真空*压力都可应用。 球旋转90度时，在进、出口处应全部呈现球面，从而截断流动

BQ641F气动保温球阀工作原理

开启过程

1在关闭位置，球体受阀杆的[wiki]机械[/wiki]施压作用，紧压在阀座上。

2当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。

3阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。

4直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。

关闭过程

1关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。

2继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和球体同时旋转90°。

3 快要关闭时，球体已在与阀座无接触的情况下旋转了90°。

4手轮转动的*后几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密封。

 BQ641F气动保温球阀阀体及内件

● 执行机构

注：如需详细执行器参数，请进入气动执行器页面进行查阅。

性能参数

主要技术规范

■ BQ641F气动保温球阀主要性能规范

主要技术参数

BQ641F气动保温球阀主要连接尺寸（GB规格）

外形尺寸

气动球阀是球阀配上气动执行器，气动执行器的执行速度相对较快，快的开关速度0.05秒/次，所以通常也叫气动快速切断球阀。是在球阀的基础上焊装金属夹套，用于注入蒸汽或其它保温、保冷介质，防止流动介质结晶或卡住，确保阀内介质能够正常工作。保温夹套球阀具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。保温夹套球阀主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的重油、胶类等高粘度介质。

BQ641F气动保温球阀安装
1)、取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。
2）、安装前应按规定的信号（电或气）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。
3)、准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。
4)、在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。.
5)、本类阀应安装在管道的水平方向或垂直方向。
6)、安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。
7)、与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。
操作和使用
1)、操作前须确认管路和阀已被冲洗过。
2)、阀的操作按执行机构输入信号大小带动阀杆旋转完成：正向旋转1/4圈(90°）时，阀关断。反向旋转1/4圈(90°)时，阀开启。
3)、当执行机构方向指示箭头与管线平行时，阀门为开启状态；指示箭头与管线垂直时，阀门为关闭状态。

具有良好的保温保冷特性，且气动保温球阀的通径与管径一致，同时又能有效降低管路中介质热量损失。可配阀门定位器输入控制信号(4-20mADC或1-5VDC)气源即可控制运转。亦可配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。夹套保温气动球阀主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。由于气动保温球阀采用整体式结构，因而夹套保温气动球阀比一般球阀体积更小，重量更轻，且无外漏，密封性能良好，夹套采用碳素钢管焊接比铸造的更加耐压牢固。

 订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。产品所属保温阀门选型，感谢您访问我们申弘阀门的网站如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。如需要了解更多其它减压阀类产品的信息可以点击减压阀查看。
