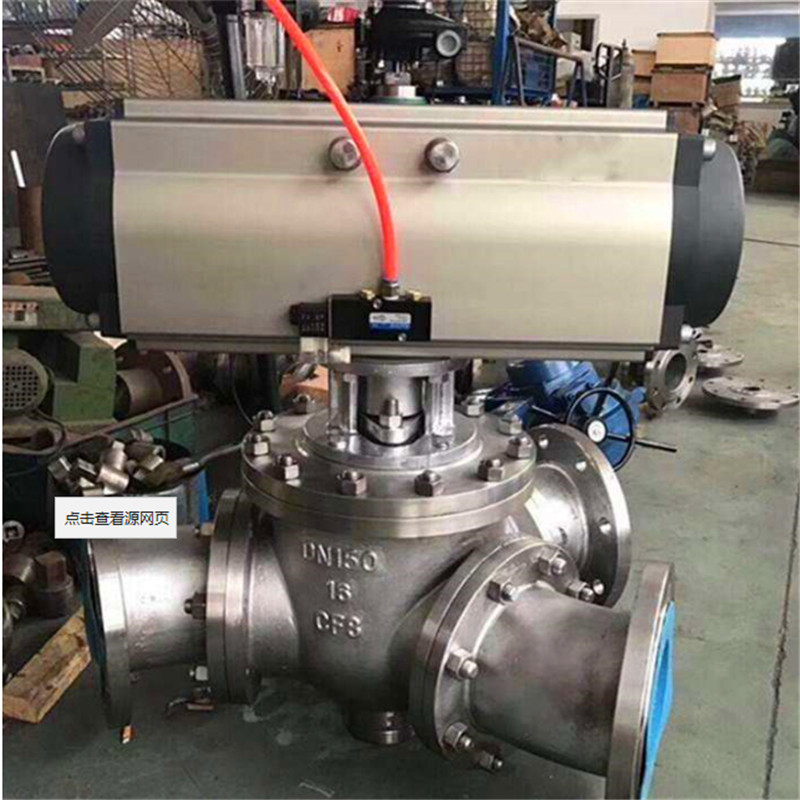

Q642F气动三通Y型球阀产品说明

本实用新型涉及ー种球阀，更具体地说，它涉及一种三通球阀。是指流道为Y形结构，Y形角度135 度，135度角Y型三通球阀应用在项目当中具有：流阻小、流量大、流通能力强、外观精美、结构紧凑，安装在管道当中不会使介质留在阀门内部，可以方便的对 流道进行切换，在应用在工况当中135度角Y型三通球阀可以根据客户的要求定制密封面。
背景技术：
球阀，是ー种启闭件(球体)由阀杆带动，并绕阀杆的轴线作旋转运动的阀门，主要用于截断或接通管路中的介质，亦可用于流体的调节与控制。三通球阀是球阀的ー种，一般用于中低压球阀，三通球阀的球体是浮动的，在介质压力作用下，球体能产生一定的位移并紧压在出口端的阀座密封面上，保证出口端密封。
气动执行器
双作用：           通气开、通气关，气源故障保持当前位置
单作用气开式：  通气开、断气关，气源故障关闭
单作用气关式：  通气关、断气开，气源故障打开
可选附件：        换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构、保位阀
电气部分可以选防爆
电动执行器
开关型：反馈信号：无源触点信号\4-20mA\电阻信号
调节型：输入信号4-20mA\0-10V\1-5V；反馈信号：4-20mA\0-10V\1-5V
电压：   AC220V\380V\110V\24V、DC12V\24V等；特殊电压可定制
防爆等级：可选防爆型EXdIIBT4 发明内容
针对现有技术存在的不足，本实用新型的目的在于提供ー种能有效保护阀座密封面、有效对阀体内的介质进行截断或接通、延长使用寿命的三通球阀。为实现上述目的，本实用新型提供了如下技术方案ー种三通球阀，包括阀体，阀体内设有球体和阀座，球体、阀体均与阀座相抵接，球体固定连接有阀杆，阀杆驱动球体沿阀杆的轴线作旋转运动，所述阀体设有凸台，
Q642F气动三通Y型球阀性能参数

公称通径	DN50～DN300(mm)
公称压力	PN1.6、2.5、4.0、6.4MPa
连接形式	法兰式
结构形式	Y型三通
驱动方式	气动控制（可带手动手轮）
使用温度	-40℃～450℃
气源压力	按工况调节
阀体材质	碳钢WCB、不锈钢304、316、316L
密封材料	PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金)
执行器	可选功能
防爆功能	防护等级：相当IP65(或IP67)、隔爆标志：ExdⅡBT4
调节功能	开关型
手动功能	可装配手动装置,开阀、关阀功能
相关温度	环境温度：-25～+70℃、环境湿度：≤95%

执行器型号	GT、AT、AR、AW系列单双作用气动执行器
供气压力	0.4～0.7MPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-30～+70℃
作用形式	单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
可配附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

采用新型气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出力大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与内螺纹气动球阀的同步精度。

Q642F气动三通Y型球阀主要零部件材料表

序号	零件名称	材质名称(常规配置)
		Q42F/H-C	Q42F/H-P	Q42F/H-R	Q42F/H-RL
1	阀体、阀盖	WCB	304(CF8)	316(CF3)	316L(CF3M)
2	填料	PTFE、PPL、柔性石墨
3	球体	WCB+HCr	304(CF8)	316(CF3)	316L(CF3M)
4	密封圈	PTFE、PPL
5	垫片	PTFE、PPL
6	阀杆	2Cr13	304	316	316L
7	双头螺栓	35CrMoA	304	316	316L

三、Y型三通球阀主要性能规范表

公称压力 PN(MPa)	试验压力PS(MPa)
	壳体	高压液密封	低压液密封
1.6	2.4MPa	1.76MPa	0.6MPa
2.5	3.75MPa	2.75MPa
4.0	6.0MPa	4.4MPa
适用工况	适用介质		水、油品、气等非腐蚀介质和酸碱腐蚀介质
	适用温度		-28～450℃
执行标准	设计		GB/T12237-89
	结构长度		GB12221
	连接法兰		JB/T79.1-79.4、GB/T9113.1-9113.4、HG20592、 ASTM B16.5
	检验试验		GB/T13927、JB/T9092、API598

四、Q642F气动三通Y型球阀主要外型尺寸表

公称压力 PN(MPa)	公称通径 DN(mm)	尺寸(mm)
		L	D	K	R	C	f	N-d
1.6	50	110	160	125	100	20	3	4-ø18
	65	130	180	145	120	20	3	4-ø18
	80	150	195	160	135	20	3	8-ø18
	100	170	215	180	155	22	3	8-ø18
	125	190	245	210	185	22	3	8-ø18
	150	210	280	240	210	24	3	8-ø23
	200	245	335	295	265	24	3	12-ø23
	250	290	405	355	320	30	3	12-ø25

气动Y型三通球阀有相互成120°和两通孔成135°，根据需要可实现对介质流向切换,能比相互垂直的两个通道三通球阀流阻更小。气动Y形三通球阀由气动执行机构和Y形三通球阀组成。Y形三通球阀的阀座密封根据工况不同，密封面可采用聚四氟乙烯（≤200℃）、对位聚苯（≤300℃）、或硬质合金（≤600℃）、喷焊镍基合金(硬度大于HRC60)、超音速涂钨钴合金(硬度大于HRC70)及特种硬化材料等多种先进工艺材料，气动Y型三通球阀结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等工作介质等，可满足不同的工况要求。适用各种苛刻工况，软密封适用≤200℃以下工况，硬密封碳钢不超过425℃。

Q642F气动三通Y型球阀安装前的准备：
1、安装前，球阀前后的管线必须已经准备好。前后管道必须同轴。如果是法兰连接，两法兰密封面必须平行。应保证管道应能承受球阀的重量，否则管道上必须配有适当的支撑。
2、必须把球阀前后的管线吹扫干净，清除管道内部的油污、焊渣和一切其它杂物，看清楚在保存时为方便起见取出的石棉填料有没有重新装进去，填紧压实。
3、核对球阀的标志和参数，检查球阀是否完好无损。将球阀全开全闭数次以保证其工作正常。
4、如果是法兰连接的球阀，要拆去球阀两端连接法兰上的保护件。如果是其他的连接方式，也应去除其保护件。
5、检查阀孔清除可能有的污物，然后清洗阀孔。但在安装前要保证水分已被完全干燥，污物全部都被清除。阀座与球之间即使仅有微小颗粒的异物也可能会损伤阀座密封面。

安装时的注意事项
1、把球阀装上管线。双向球阀的任何一端都可装在上游端。用手柄驱动的球阀可安装在管道上的任意位置。但带有齿轮箱或气动驱动器的球阀应直立安装，即安装在水平管道上，且驱动装置处于管道上方。保证驱动装置的正常运行。
2、如果是法兰连接，球阀两端的法兰与管线法兰间必须按照管路设计要求装上密封垫。法兰上的螺栓需对称、逐次、均匀拧紧。但不可过于用力，以防脱丝。
3、如果球阀采用的驱动方式是气动的，要连接气动管线（采用气动驱动器时）。
4、安装后一定要仔细检查气密的严密性。为保证气动装置的严密性，需做到以下两点。
5、操作驱动器启、闭球阀数次，应灵活无滞涩，证明其工作正常。
6、按管路设计要求对管道与球阀间的法兰结合面进行密封性能检查。

球阀使用注意事项：
    1、球阀要留有阀柄旋转的位置
    2、球阀不能用作节流。
    3、球阀带传动机构的球阀应直立安装。
球阀的安装步骤
1、取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。
2、安装前应按规定的信号（电或气）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。
3、准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。
4、在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。
5、本类阀应安装在管道的水平方向或垂直方向。
6、安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。
7、与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。
球阀的操作和使用
1、操作前须确认管路和阀已被冲洗过。
2、阀的操作按执行机构输入信号大小带动阀杆旋转完成：正向旋转1/4圈（90°）时，阀关断。反向旋转1/4圈（90°）时，阀开启。
3、当执行机构方向指示箭头与管线平行时，阀门为开启状态；指示箭头与管线垂直时，阀门为关闭状态。

订货须知：
一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
