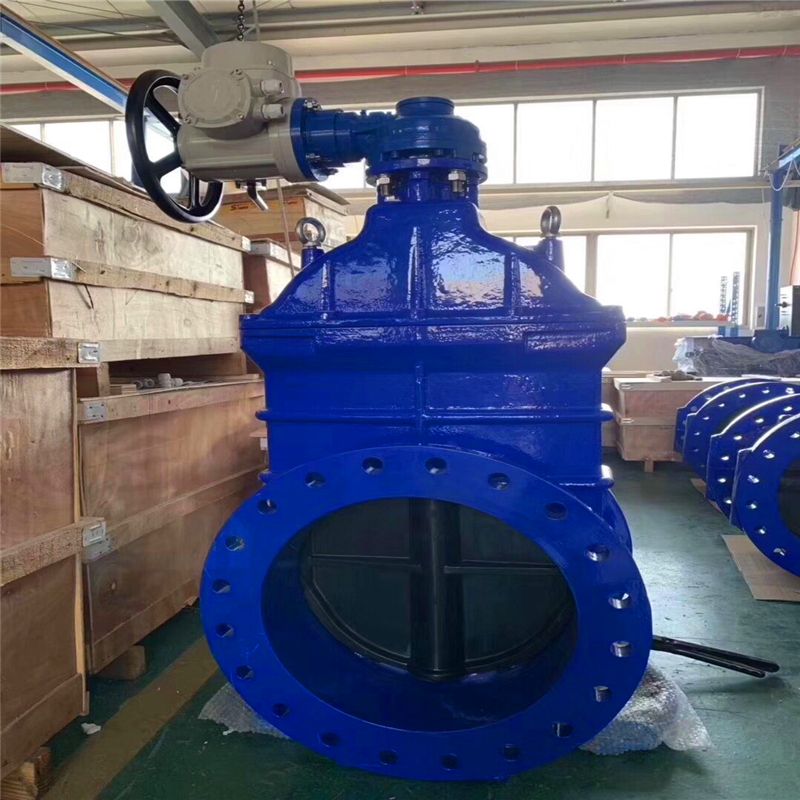

Z45X大口径软密封闸阀产品说明

软密封闸阀是一种工业用阀，其在各个领域中都有着十分广泛的应用。其主要构成部分包括阀体、阀板、阀杆、副体和阀盖，其中阀体与固定连接围成一个封闭腔，阀板位于封闭腔中，阀板上设有螺母，阀杆上设有与阀板上的螺母对应的梯形螺纹，按照阀杆的安装形式的不同，软密封闸阀可以分为明杆软密封闸阀和暗杆软密封闸阀，但是不管是上面的哪一种，其均是通过在阀杆上设置梯形螺纹，通过闸板中间的螺母以及阀体上的导槽将旋转运动变为直线运动，即阀杆在工作时要相对于其他部分转动并且延伸至阀本实用新型涉及一种阀门，尤其涉及一种软密封闸阀。

采用*优质的球墨铸铁或碳钢铸造而成，具有强度高、重量轻，几何尺寸精确的特点，闸板具有互换的功能，加装螺旋伞齿轮省力机构，一人可非常轻松自如地开关，也可根据用户的要求加装开闭指示柱，或电动、气动系统、市政建设及矿山、冶金、电厂等行业。长期以来市场上使用的一般闸阀，普通存在漏水，易生锈现象，本公司引进国外先进技术所生产的大口径闸阀，克服了一般闸阀密封不良，弹性疲乏、易生锈等缺陷。

闸板采用高质量进口无毒丁晴橡胶包覆，具有低变形和良好的弹性，阀体、阀盖等铸件采用精密铸造，整体采用环氧树脂喷涂，阀体与阀盖连接处采用沉头螺栓连接，外加蜡封住，中口采用“O”型密封圈密封，阀杆密封采用先进的设计，可以做到带压更换阀杆密封圈，整个阀门共四处密封，彻底做到无渗漏，具有密封可靠、操作轻便、无污染、耐腐蚀及使用寿命长的特点。阀门通径底部无凹槽，它克服了传统的硬密封闸阀的缺点，可以避免泥沙、杂质等在底部沉积，而不会导致阀门关闭困难及密封面损坏。

　　喷塑阀门的主要创新点和技术水平：

　　⑴、喷塑工艺：国内厂家喷塑，一般是薄壁件，采用先喷粉，后加热固化。此工艺不适合于壁厚铸铁件。我厂的喷塑工艺吸取了丹麦AVK公司的先进技术，对铸件进行先加热到一定温度，后喷粉，利用铸件自身热量进行固化。喷塑层比一般工艺的喷塑层附着力强，厚度均匀，铸件喷塑后，表面光洁度好。

　　⑵、产品绿色环保：阀门与水接触部分做到无毒，无锈蚀，不污染介质。

　　⑶、阀门外形美观。采用全密封设计，不锈蚀。

Z45X大口径软密封闸阀主要技术参数

公称压力：1.0～2.5MPa
公称通径：500～1200mm
工作温度：0～120℃
适用介质：水、油、气等
法兰标准：GB/T17241.6GB9113
试验标准：GB13927API598

Z45X大口径软密封闸阀主要零部件材料

Z45X大口径软密封闸阀工作原理

软密封闸阀利用弹性闸阀板产生微量变形的补偿作用，达到良好的密封效果，该阀具有开关轻巧，密封可靠，弹性记忆佳及使用寿命长等显著优点。可广泛用开自来水、污水、建筑、食品、电力、医药、冶金、轻纺、能源系统等流体管线上作为调节和截流装置使用。闸板有两个密封面 , *常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 , 通常为 50, 介质温度不高时为 2°52'''' 。楔式闸阀的闸板可以做成一个整　体，叫做刚性闸板；也可以做成能产生微量变形的闸板 , 以改善其工艺性 , 弥补密封面角度在加工过程中产生的偏差 , 这种闸板叫做弹性闸板。弹性座封闸阀又叫升降杆闸阀 ( 亦叫明杆闸阀)。
通常在升降杆上有梯形螺纹，通过阀门顶端的螺母以及阀体上的导槽，将旋转运动变为直线运动，也就是将操作转矩变为操作推力。开启阀门时，当闸板提升高度等于阀门通径的1：1倍时，流体的通道完全畅通，但在运行时，此位置是无法监视的。实际使用时，是以阀杆的顶点作为标志，即开不动的位置，作为它的全开位置。为考虑温度变化出现锁死现象, 通常在开到顶点位置上，再倒回 1/2－1圈，作为全开阀门的位置。因此，阀门的全开位置，按闸板的位置（即行程）来确定。

Z45X大口径软密封闸阀背景技术：

众所周知，闸阀是一种常用的阀门，一般包括阀体、阀杆、闸板、阀盖等，阀盖与阀体固定连接，阀杆上设有密封装置，阀杆与闸板传动连接，闸阀在管道上主要作切断、节流、 分配和改变介质流动方向用。现有技术的间阀的间板的密封面为硬密封，存在密封效果不好的缺点。

发明内容

本实用新型所要解决的技术问题是克服现有技术的不足，提供一种密封效果好的软密封闸阀。本实用新型解决上述技术问题所采用的技术方案是软密封闸阀，包括阀盖、阀体、阀杆和闸板，阀盖与阀体固定连接，阀杆上设有密封装置，阀杆与闸板传动连接，所述的闸板整体包设弹性层，阀体的密封座设为与闸板相匹配的弧形平底座。本实用新型的有益技术效果是由于闸板整体包设弹性层，弹性层产生的微量弹性变形起到补偿作用，因而具有密封效果好的优点。另外，阀体的密封座设为与闸板相匹配的弧形平底座，具有杂物不易淤积，流体畅通无阻的优点。

Z45X大口径软密封闸阀技术参数

主要零部件材料

外形结构图

Z45X大口径软密封闸阀主要外形连接尺寸

Z45X大口径软密封闸阀权利要求

1.软密封闸阀，包括阀盖、阀体、阀杆和闸板，阀盖与阀体固定连接，阀杆上设有密封装置，阀杆与间板传动连接，其特征是所述的间板整体包设弹性层，阀体的密封座设为与闸板相匹配的弧形平底座。

2.根据权利要求1所述的软密封闸阀，其特征是在阀盖上设有压盖，使阀杆与阀盖之间轴向固定连接、径向活动连接，所述的密封装置包括若干个0形密封圈，0形密封圈设在阀杆与压盖以及阀杆与阀盖之间。

3.根据权利要求1所述的软密封间阀，其特征是所述的阀体采用粉体环氧树脂涂装。

4.根据权利要求1所述的软密封间阀，其特征是所述的弹性层为丁腈橡胶层。

​本实用新型涉及一种软密封闸阀，包括阀盖、阀体、阀杆和闸板，阀盖与阀体固定连接，阀杆上设有密封装置，阀杆与闸板传动连接，所述的闸板整体包设弹性层，阀体的密封座设为与闸板相匹配的弧形平底座。其有益技术效果是由于闸板整体包设弹性层，弹性层产生的微量弹性变形起到补偿作用，因而具有密封效果好的优点。另外，阀体的密封座设为与闸板相匹配的弧形平底座，具有杂物不易淤积，流体畅通无阻的优点。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
