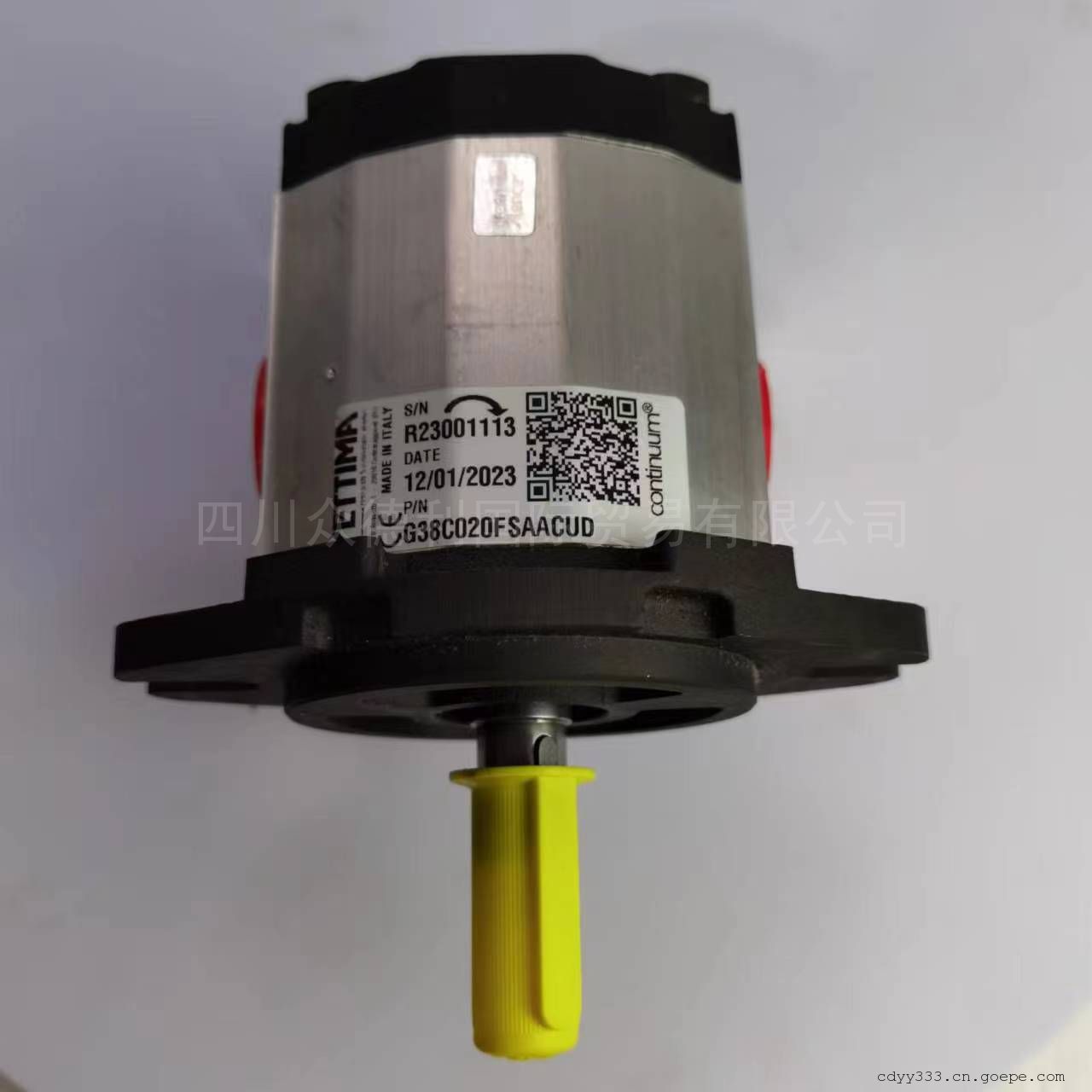

SETTIMA高压齿轮泵GR38C028CCFSAEAAC 南通南方ZNYB系列高压油泵

SETTIMA高压静音螺杆泵产品型号 高压螺旋泵型号（因版本变动，型号名称可能有不同）

GR28高压螺旋泵系列

GR28-2V-004-F1AC3(F1PAC2/F1KAG54/F1LAGL54/FSAEAAC/FAKAGL54)-G(U)-DX(SX)

GR28-2V-006-F1AC3(F1PAC2/F1KAG54/F1LAGL54/FSAEAAC/FAKAGL54)-G(U)-DX(SX)

GR28-2V-008-F1AC3(F1PAC2/F1KAG54/F1LAGL54/FSAEAAC/FAKAGL54)-G(U)-DX(SX)

GR28-2V-010-F1AC3(F1PAC2/F1KAG54/F1LAGL54/FSAEAAC/FAKAGL54)-G(U)-DX(SX)

GR28-2V-013-F1AC3(F1PAC2/F1KAG54/F1LAGL54/FSAEAAC/FAKAGL54)-G(U)-DX(SX)

GR33高压螺旋泵系列

GR33-2V-010-F2AC4(F2BK7AG/FSAEAAC/FSAEAAT9)-G(Q/M/U)-DX(SX)

GR33-2V-013-F2AC4(F2BK7AG/FSAEAAC/FSAEAAT9)-G(Q/M/U)-DX(SX)

GR33-2V-015-F2AC4(F2BK7AG/FSAEAAC/FSAEAAT9)-G(Q/M/U)-DX(SX)

GR33-2V-018-F2AC4(F2BK7AG/FSAEAAC/FSAEAAT9)-G(Q/M/U)-DX(SX)

GR38高压螺旋泵系列

GR38-2V-016-F2AC4(F2BK7AG//FSAEAAC/FSAEAAT9/11)-G(Q/M/U)-DX(SX)

GR38-2V-018-F2AC4(F2BK7AG//FSAEAAC/FSAEAAT9/11)-G(Q/M/U)-DX(SX)

GR38-2V-020-F2AC4(F2BK7AG//FSAEAAC/FSAEAAT9/11)-G(Q/M/U)-DX(SX)

GR38-2V-022-F2AC4(F2BK7AG//FSAEAAC/FSAEAAT9/11)-G(Q/M/U)-DX(SX)

GR38-2V-025-F2AC4(F2BK7AG//FSAEAAC/FSAEAAT9/11)-G(Q/M/U)-DX(SX)

GR38-2V-028-F2AC4(F2BK7AG//FSAEAAC/FSAEAAT9/11)-G(Q/M/U)-DX(SX)

GR47高压螺旋泵系列

GR47-2V-028-F3AC9(FSAEBAC/FSAEBAT13)-O(U)-DX(SX)  GR47-2V-032-F3AC9(FSAEBAC/FSAEBAT13)-O(U)-DX(SX)

GR47-2V-036-F3AC9(FSAEBAC/FSAEBAT13)-O(U)-DX(SX)  GR47-2V-040-F3AC9(FSAEBAC/FSAEBAT13)-O(U)-DX(SX)

GR47-2V-045-F3AC9(FSAEBAC/FSAEBAT13)-O(U)-DX(SX)  GR47-2V-050-F3AC9(FSAEBAC/FSAEBAT13)-O(U)-DX(SX)

GR55高压螺旋泵系列

GR55-2V-050-FSAEBAC(FSAEBAT15)-O(OE)-DX(SX)  GR55-2V-063-FSAEBAC(FSAEBAT15)-O(OE)-DX(SX)

GR55-2V-075-FSAEBAC(FSAEBAT15)-O(OE)-DX(SX)  GR55-2V-090-FSAEBAC(FSAEBAT15)-O(OE)-DX(SX)

GR72高压螺旋泵系列

GR72-2V-094-FSAEBAC(FSAEBAT23)-ME-DX(SX)  GR72-2V-101-FSAEBAC(FSAEBAT23)-ME-DX(SX)

GR72-2V-125-FSAEBAC(FSAEBAT23)-ME-DX(SX)  GR72-2V-150-FSAEBAC(FSAEBAT23)-ME-DX(SX)

GR72-2V-175-FSAEBAC(FSAEBAT23)-ME-DX(SX)  GR72-2V-200-FSAEBAC(FSAEBAT23)-ME-DX(SX)

GR72-2V-220-FSAEBAC(FSAEBAT23)-ME-DX(SX)

五、SETTIMA高压静音螺杆泵的安装说明/高压螺旋泵，高压静音齿轮泵

（1）高压螺杆泵的吸入、排出管径不得小于泵的进、出口口径，入口管路力求简短，减少不必要的损失（如弯头等），高压螺杆泵的安装高度应***泵工作时不超过允许的吸上真空高度。

（2）管路应有管架，泵不允许承受管路的负荷。

（3）安装前对吸入、排出管路要清理干净，特别是吸入管路的焊渣必须清除，以免进入泵后咬死。

（4）吸入管路应装设过滤器，其滤网为40-80目，有效过滤面积应大于泵吸入口径20-30倍。

（5）泵的进、出口处连接真空和压力表，以便观察泵的工作状态。

（6）如有两台以上的泵并联在同一管路上，在泵出口处必须安装逆止阀，高压螺杆泵的正常工作。

（7）安装泵的位置应宽敞、方便检修。

（8）将机组放在埋有地脚螺栓的基础上，找正后拧紧地脚螺栓。

（9）在接好管路及确定电机转向后接联轴器，联轴器外圆同轴度允差0.1mm,两联轴器端面间隙允差2mm。（10）机组运转3-4小时后作后的检查，如无不良现象，则认为安装合格。

（11）保温泵在泵进口方向的背面分别接有管阀1、2。泵启动前阀1和阀2应完全打开，通入保温用的汽（液）后，并达到规定的保温温度时方能开启泵机组。若工作正常不需供保温的汽（液）时，可关闭阀1，注意排气阀2不能关闭。

（12）与高压螺杆泵联接的进出口管道，法兰一定要清洁，严禁杂质、焊渣残留管内。
