西门子机架6ES74012TA010AA0性能——产品简介

信号模块是控制器与过程相连的接口。
大量不同的数字量和模拟量模块可精确提供每种任务所需的输入/输出。数字量和模拟量模块在通道数目、电压和电流范围、隔离、诊断和报警功能等方面有所不同。
不过，S7-400 信号模块仅是可通过 PROFIBUS DP 与 S7-400 相连的模块的一部分。
集中连接的信号模块可在运行过程中连接和断开。
这使得模块的更换十分方便。
对于在此列举的所有模块系列，SIPLUS 部件也可应用在腐蚀性环境/冷凝环境中。

西门子机架6ES74012TA010AA0性能——产品型号

6ES7421-1BL01-0AA0
6ES7421-1EL00-0AA0
6ES7421-1FH20-0AA0
6ES7421-7BH01-0AB0
6ES7421-7DH00-0AB0
6ES7422-1BH11-0AA0
6ES7422-1BL00-0AA0
6ES7422-1FH00-0AA0
6ES7422-1HH00-0AA0

6ES7422-7BL00-0AB0


西门子机架6ES74012TA010AA0性能——产品参数

Technical Specifications

订货号		6ES7421-7BH01-0AB0	6ES7421-1BL01-0AA0	6ES7421-1EL00-0AA0	6ES7421-1FH20-0AA0	6ES7421-7DH00-0AB0
		SM421，16DI，DC24V，0.05ms 输入延迟	SM421, 32DI, DC24V	SM421，32DI，DC/AC 120V	SIMATIC S7-400，数字量输入模块	SIMATIC S7-400，SM 421
电源电压
负载电压 L+
● 额定值 (DC)		24 V
● 允许范围，下限 (DC)		20.4 V
● 允许范围，上限 (DC)		28.8 V
输入电流
从电源 L+ 供电，***大值		120 mA
从背板总线 5 VDC，***大值		130 mA	20 mA	200 mA	80 mA	150 mA
功耗
功耗，典型值		5 W	6 W	6.5 W	12 W	8 W; 3.5 W (24 VDC); 6.5 W (48 VDC); 8.0 W (60 VDC)
数字量输入
数字量输入点数		16	32	32	16	16
可同时控制的输入点数
● 可同时控制的输入点数		16	32	32	16	16
输入电压
● 输入电压类型		DC	DC	AC/DC	AC/DC	AC/DC
● 额定值 (DC)		24 V	24 V
● 额定值 (UC)				120 V	230 V; 120/230 V UC	24 V; 24 - 60 V UC
● 信号为“0”时		-30 V DC 至 +5 V DC	-30 V DC 至 +5 V DC	0 至 20 V UC	0 至 40 VAC/-40 至 +40 VDC	-6 至 +6 VDC/ 0 至 5 VAC
● 信号为“1”时		11 V DC至 30 V DC	13 V DC 至 30 V DC	79 至 132 VAC; 80 至 132 VDC	74 至 264 VAC; 80 至 264 VDC, -80 至 -264 V	15 至 72 VDC; -15 至 -72 VDC; 15 至 60 VAC
● 频率范围				47 ... 63 Hz	47 ... 63 Hz	47 至 63 Hz AC / DC
输入电流
● 信号为“0”时，***大值（允许静态电流）			1.3 mA	1 mA	6 mA; AC:6 mA; DC:2 mA
● 信号为“1”时，典型值		6 mA；6 至 8 mA	7 mA	2 mA；2 至 5 mA	10 mA；120 V 时：10 mA AC, 1.8 mA DC；230 V 时：14 mA AC, 2 mA DC	4 mA；4 至 10 mA
输入延时（额定输入电压时）
标准输入时
— 可设定		√				√
— 额定值						0.5 ms; 0.5 / 3 / 10 / 20 ms
电缆长度
● ***大屏蔽电缆长度		1 000 m；1000 m：3 ms，70 m：0.5 ms，30 m：0.1 ms，30 m：0.05 ms	1 000 m	1 000 m	1 000 m	1 000 m
● ***大非屏蔽电缆长度		600 m; 600 m:3 ms; 50 m:0,5 ms; 20 m:0,1 ms; 20 m:0,05 ms	600 m	600 m	600 m	600 m; 600 m:3, 10, 20 ms; 100 m:0.5 ms
编码器
可连接的编码器
● 2 线制传感器		√	√	√	√	√
— 允许静态电流（2 线制传感器），***大值		3 mA	1.5 mA	1 mA	5 mA; AC:5 mA	0.5 mA；0.5 至 2 mA
中断/诊断/状态信息
诊断		√；内部/外部故障				√；内部/外部故障
报警
● 诊断报警		√；可参数设置				√；可参数设置
● 硬件中断		√；可参数设置				√；可参数设置
浮地
隔离数字量输入
● 通道间每组点数		8	32	8	4	1
● 通道和背板总线之间		√	√	√	√	√
隔离
绝缘测试方式		500 VDC	500 VDC	1500 VAC	1500 VAC	1500 VAC
外形尺寸
宽		25 mm	25 mm	25 mm	25 mm	25 mm
高		290 mm	290 mm	290 mm	290 mm	290 mm
深		210 mm	210 mm	210 mm	210 mm	210 mm
重量
重量，约		600 g	500 g	600 g	650 g	600 g

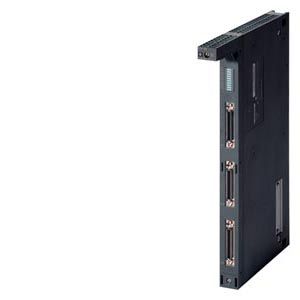

西门子机架6ES74001TA010AA0性能——产品图片

西门子机架6ES74001TA010AA0性能——产品结构


1    6ES7 407-0DA02-0AA0    电源模块(4A)
2    6ES7 407-0KA02-0AA0    电源模块(10A)
3    6ES7 407-0KR02-0AA0    电源模块(10A)冗余
4    6ES7 407-0RA02-0AA0    电源模块(20A)
5    6ES7 405-0DA02-0AA0    电源模块(4A)
6    6ES7 405-0KA02-0AA0    电源模块(10A)
7    6ES7 405-0RA01-0AA0    电源模块(20A)
8    6ES7 971-0BA00    备用电池
    CPU
9    6ES7 412-3HJ14-0AB0    CPU 412-3H; 512KB程序内存/256KB数据内存
10    6ES7 414-4HM14-0AB0    CPU 414-4H; 冗余热备CPU 2.8 MB RAM
11    6ES7 417-4HT14-0AB0    CPU 417-4H; 冗余热备CPU 30 MB RAM
12    6ES7 400-0HR00-4AB0    412H 系统套件包括 2 个CPU、1个H型中央机架、2个电源、2个1M
13    6ES7 400-0HR50-4AB0    412H 系统套件包括 2 个CPU、1个H型中央机架、2个电源、2个1M
14    6ES7 412-1XJ05-0AB0    CPU412-1,144KB程序内存/144KB数据内存
15    6ES7 412-2XJ05-0AB0    CPU412-2,256KB程序内存/256KB数据内存
16    6ES7 414-2XK05-0AB0    CPU414-2,512KB程序内存/512KB数据内存
17    6ES7 414-3XM05-0AB0    CPU414-3,1.4M程序内存/1.4M数据内存 1个IF模板插槽
18    6ES7 414-3EM05-0AB0    CPU414-3PN/DP 1.4M程序内存/1.4M数据内存 1个IF模板插槽
19    6ES7 416-2XN05-0AB0    CPU416-2,2.8M程序内存/2.8M数据内存
20    6ES7 416-3XR05-0AB0    CPU416-3,5.6M程序内存/5.6M数据内存 1个IF模板插槽
21    6ES7 416-3ER05-0AB0    CPU416-3PN/DP 5.6M程序内存/5.6M数据内存 1个IF模板插槽
22    6ES7 416-2FN05-0AB0    CPU416F-2,2.8M程序内存/2.8M数据内存
23    6ES7 416-3FR05-0AB0    CPU416F-3PN/DP,5.6M程序内存/5.6M数据内存
24    6ES7 417-4XT05-0AB0    CPU417-4,15M程序内存/15M数据内存
    内存卡
25    6ES7 955-2AL00-0AA0    2 X 2M字节 RAM
26    6ES7 955-2AM00-0AA0    2 X 4M字节 RAM
27    6ES7 952-0AF00-0AA0    64K字节 RAM
28    6ES7 952-1AH00-0AA0    256K字节 RAM
29    6ES7 952-1AK00-0AA0    1M字节 RAM
30    6ES7 952-1AL00-0AA0    2M字节 RAM
31    6ES7 952-1AM00-0AA0    4M字节 RAM
32    6ES7 952-1AP00-0AA0    8M字节 RAM
33    6ES7 952-1AS00-0AA0    16M字节 RAM
34    6ES7 952-1AY00-0AA0    64M字节 RAM
35    6ES7 952-0KF00-0AA0    64K字节 FLASH EPROM
36    6ES7 952-0KH00-0AA0    256K字节 FLASH EPROM
37    6ES7 952-1KK00-0AA0    1M字节 FLASH EPROM
38    6ES7 952-1KL00-0AA0    2M字节 FLASH EPROM
39    6ES7 952-1KM00-0AA0    4M字节 FLASH EPROM
40    6ES7 952-1KP00-0AA0    8M字节 FLASH EPROM
41    6ES7 952-1KS00-0AA0    16M字节 FLASH EPROM
42    6ES7 952-1KT00-0AA0    32M字节 FLASH EPROM
43    6ES7 952-1KY00-0AA0    64M字节 FLASH EPROM
    开关量输入模板
44    6ES7 421-7BH01-0AB0    开关量输入模块(16点,24VDC)中断
45    6ES7 421-1BL01-0AA0    开关量输入模块(32点,24VDC)
46    6ES7 421-1EL00-0AA0    开关量输入模块(32点,120VUC)
47    6ES7 421-1FH20-0AA0    开关量输入模块(16点,120/230VUC)
48    6ES7 421-7DH00-0AB0    开关量输入模块(16点,24V到60VUC)
　    开关量输出模板
49    6ES7 422-1BH11-0AA0    开关量输出模块(16点,24VDC，2A）
50    6ES7 422-1BL00-0AA0    32点输出，24VDC,0.5A
51    6ES7 422-7BL00-0AB0    32点输出，24VDC,0.5A,中断
52    6ES7 422-1FH00-0AA0    16点输出，120/230VAC，2A
53    6ES7 422-1HH00-0AA0    16点输出，继电器，5A
　    模拟量模块
54    6ES7 431-0HH00-0AB0    16路模拟输入，13位
55    6ES7 431-1KF00-0AB0    8路模拟输入，13位，隔离
56    6ES7 431-1KF10-0AB0    8路模拟输入，14位，隔离，线性化
57    6ES7 431-1KF20-0AB0    8路模拟输入，14位，隔离
58    6ES7 431-7QH00-0AB0    16路模拟输入，16位，隔离
59    6ES7 431-7KF00-0AB0    8路模拟输入，16位，隔离，热电偶
60    6ES7 431-7KF10-0AB0    8路模拟输入，16位，隔离，热电阻
61    6ES7 432-1HF00-0AB0    8路模拟输出，13位，隔离
　    功能模板
62    6ES7 450-1AP00-0AE0    FM450-1计数器模板
63    6ES7 451-3AL00-0AE0    FM451定位模板
64    6ES7 452-1AH00-0AE0    FM452电子凸轮控制器
65    6ES7 453-3AH00-0AE0    FM453定位模板
66    6ES7 455-0VS00-0AE0    FM455C闭环控制模块
67    6ES7 455-1VS00-0AE0    FM455S闭环控制模块
68    6DD1 607-0AA2    FM 458-1DP快速处理系统
69    6ES7 953-8LJ20-0AA0    用于FM458-1DP 基本模板 512KByte(MMC)
70    6ES7 953-8LL20-0AA0    用于FM458-1DP 基本模板 2MByte(MMC)
71    6ES7 953-8LM20-0AA0    用于FM458-1DP 基本模板 4MByte(MMC)
72    6DD1 607-0CA1    EXM 438-1 I/O扩展模板
73    6DD1 607-0EA0    EXM 448 通讯扩展模板
74    6DD1 607-0EA2    EXM 448-2 通讯扩展模板
75    6DD1 684-0GE0    SC64连接电缆
76    6DD1 684-0GD0    SC63连接电缆
77    6DD1 684-0GC0    SC62连接电缆
78    6DD1 681-0AE2    SB10端子模块
79    6DD1 681-0AF4    SB60端子模块
80    6DD1 681-0EB3    SB61端子模块
81    6DD1 681-0AG2    SB70端子模块
82    6DD1 681-0DH1    SB71端子模块
83    6DD1 681-0AJ1    SU12端子模块
84    6DD1 681-0GK0    SU13端子模块
　    通讯模板
85    6ES7 440-1CS00-0YE0    CP440通讯处理器
86    6ES7 441-1AA04-0AE0    CP441-1通讯处理器
87    6ES7 441-2AA04-0AE0    CP441-2通讯处理器
88    6ES7 963-1AA00-0AA0    RS232C接口模板
89    6ES7 963-2AA00-0AA0    20mA接口模板
90    6ES7 963-3AA00-0AA0    RS422/485接口模板
91    6ES7 870-1AA01-0YA0    可装载驱动 MODBUS RTU 主站
92    6ES7 870-1AB01-0YA0    可装载驱动 MODBUS RTU 从站
93    6GK7 443-5FX02-0XE0    CP443-5基本型通讯处理器,支持Profibus-Fms协议
94    6GK7 443-5DX04-0XE0    CP443-5扩展型通讯处理器,支持Profibus-DP协议
95    6GK7 443-1EX11-0XE0    CP443-1 以太网通讯处理器
96    6GK7 443-1EX41-0XE0    CP443-1 高级以太网通讯处理器
　    附件
97    6ES7 960-1AA04-0XA0    冗余系统同步模板（新）近距离同步（10米以内）
98    6ES7 960-1AB04-0XA0    冗余系统同步模板（新）远程同步模板（10米到10公里，用同长度的光缆）
99    6ES7 960-1AA04-5AA0    冗余系统光纤连接电缆（1米）（新）
100    6ES7 960-1AA04-5BA0    冗余系统光纤连接电缆（2米）（新）
101    6ES7 960-1AA04-5KA0    冗余系统光纤连接电缆（10米）（新）
102    6ES7 833-1CC01-0YA5    S7F系统可选软件包
103    6ES7 833-1CC00-6YX0    F运行授权
104    6ES7 197-1LA03-0XA0    Y-LINK
105    6ES7 492-1AL00-0AA0    前连接器
106    6ES7 400-1TA01-0AA0    主板(18槽)
107    6ES7 400-1JA01-0AA0    主板(9槽)
108    6ES7 400-1TA11-0AA0    主板(18槽)铝板
109    6ES7 400-1JA11-0AA0    主板(9槽)铝板
110    6ES7 401-2TA01-0AA0    CR2主板（18槽）
111    6ES7 400-2JA00-0AA0    UR2-H主板（18槽）
112    6ES7 400-2JA10-0AA0    UR2-H主板（18槽）铝板
113    6ES7 403-1TA01-0AA0    ER1机架（18槽）
114    6ES7 403-1JA01-0AA0    ER2机架（9槽）
115    6ES7 403-1TA11-0AA0    ER1机架（18槽）铝板
116    6ES7 403-1JA11-0AA0    ER2机架（9槽）铝板
117    6ES7 460-0AA01-0AB0    IM460-0
118    6ES7 461-0AA01-0AA0    IM461-0
119    6ES7 468-1AH50-0AA0    连接电缆  (0.75米）
120    6ES7 468-1BB50-0AA0    连接电缆 (1.5米）
121    6ES7 461-0AA00-7AA0    终端器
122    6ES7 460-1BA01-0AB0    IM460-1
123    6ES7 461-1BA01-0AA0    IM461-1
124    6ES7 468-3AH50-0AA0    468-3连接电缆  (0.75米）
125    6ES7 468-3BB50-0AA0    468-3连接电缆 (1.5米）
126    6ES7 460-3AA01-0AB0    IM460-3
127    6ES7 461-3AA01-0AA0    IM461-3
128    6ES7 468-1BF00-0AA0    468-1连接电缆（5米）
129    6ES7 468-1CB00-0AA0    468-1连接电缆（10米）
130    6ES7 468-1CC50-0AA0    468-1连接电缆（25米）
131    6ES7 468-1CF00-0AA0    468-1连接电缆（50米）
132    6ES7 468-1DB00-0AA0    468-1连接电缆（100米）
133    6ES7 461-3AA00-7AA0    终端器
134    6ES7 463-2AA00-0AA0    IM463-2接口模块
135    6ES7 964-2AA04-0AB0    IF-964 DP接口模块
