液化气止回阀
1000.00
上海嘉定区
上海阀天阀门有限公司
免费会员 | 已传执照
相似推荐
  • 图文详情
  • 产品参数
液化气止回阀概述:
液化气止回阀阀瓣利用流体压差和自身的重量实现升降,适用于大部耸的罐区水平管路上,自动阻止介质逆流,保护上游设备。注:液化气止回阀在管路上,只能水平安装。
液化气止回阀性能规范:
公称压力PN 强度试验压力Mpa 空气密封试验压力Mpa 低压密封试验(Mpa) 适用介质
2.5 3.75 2.75 (-40~+80)

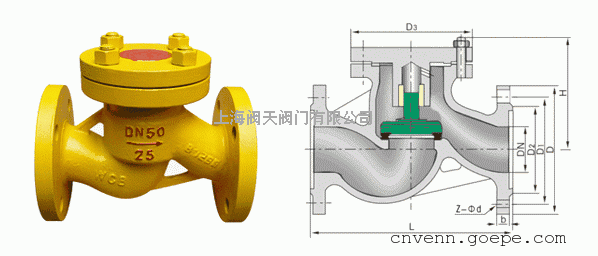

液化气止回阀外形结构图:


液化气止回阀连接尺寸:
DN L D D1 D2 D6 b f z-d H
25 160 115 85 65 58 16 2 4-*14 150
32 190 135 100 75 66 18 2 4-*18 160
40 200 145 110 85 76 18 3 4-*18 175
50 230 160 125 100 88 20 3 4-*18 185
65 290 180 145 120 110 22 3 8-*18 200
80 310 195 160 135 121 22 3 8-*18 220
100 350 135 190 160 150 24 3 8-*23 248
125 400 270 220 188 176 28 3 8-*25 380
150 480 300 250 218 204 30 3 8-*25 420
200 600 375 310 278 260 34 3 12-*25 530
250 650 445 385 345 313 42 3 12-*34 610
300 750 510 450 408 364 46 4 16-*34 725


品牌:上海阀天
型号:H41N
加工定制:
材质:不锈钢
连接形式:法兰
公称通径:50 mm
适用介质:液化气;煤气
标准:国标
