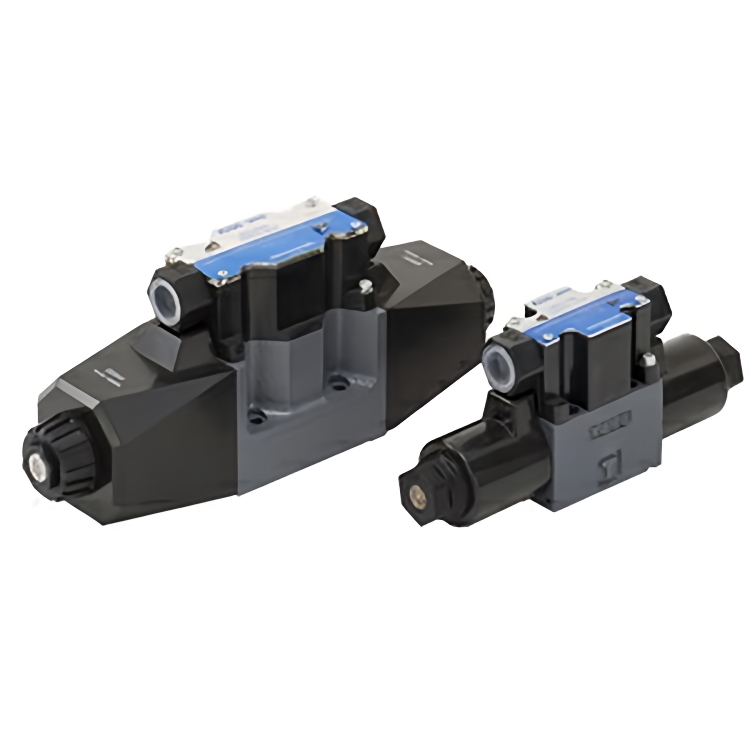

DG4VL-3-2A-M-PDE3-H-7-56小电力保持型电磁阀TokyoKeiki东京计器
品牌: TOKYO KEIKI 东京计器 (原旧称TOKIMEC 东机美)
原产地:日本

使用电压: DC24V

通径:六通径

型号：DG4VL-3-2A-M-PDE3-H-7-56 新型号
           DG4VL-3-2A-M-PDE3-H-7-56 已停产

东京计器TOKYO KEIKI低功耗保持小型电磁换向阀 DG4VL-3系列Low-holding current solenoid operated directional valves

DG4VL-3-2A-M-PK2-H-7-56 是可以抑制切换后（励磁中）消耗功率的电磁换向阀。由于内置了驱动回路，所以可以在信号端子上连接 PLC 等直接驱动。

品牌:TOKYO KEIKI东京计器 (原旧商标 TOKIMEC 东机美)

型号选型：

（Ｆ３）-ＤＧ４ＶＬ-３-２Ａ（Ｌ）-Ｍ-Ｐ Ｋ２-Ｈ-７-（Ｐ０８）-５６

    1             2       3   4  5    6          7     8    9  10      11       12

1 适用液压油
　无记号：石油类液压油、水 • 乙二醇类液压油
　F3：磷酸酯类液压油
2 低功耗保持小型电磁换向阀（板式安装型）
　湿式电磁铁芯型
3 安装面尺寸
　3：ISO 4401-03
4 阀芯型号
　参考 E8-2、E8-3 页
5 弹簧置位方式
　A：弹簧偏置 A 型（2 位、单电磁铁）
　B：弹簧偏置 B 型（2 位、单电磁铁）
　C：弹簧对中型（3 位、双电磁铁）
　N：无弹簧定位型（2 位、双电磁铁）
6 电磁铁安装方向（适用于弹簧置位方式 A，B）
　无记号：标准（励磁时 P → B，A → T）
　L：电磁铁的安装方向与标准相反（励磁时 P → A，B → T）
7 电气布线方式（形状、布线连接口螺纹尺寸）
　P：电磁铁插件方式接线盒、G1/2



8 触点输入类型
　K2：SINK 连接
　E2：SOURCE 连接
9 电磁铁电源电压
　H：DC24V
10 T 端口允许背压
　7：20.6 MPa
11 端口阻尼器（选配）
　无记号：无端口阻尼器（标准）
　带阻尼器的示例
　＜例 1 ＞ P08（P 端口上带有直径为 0.8 mm 的阻尼器）
　阻尼器直径
　端口名（适用于 A，B，P，T 各端口）
　＜例 2 ＞ B12（B 端口上带有直径为 1.2 mm 的阻尼器）
　＜例 3 ＞ 多可以 2 个端口进行组合
　按照 PTAB 的顺序组合
　P10T12，P08B10
12 设计编号：56
