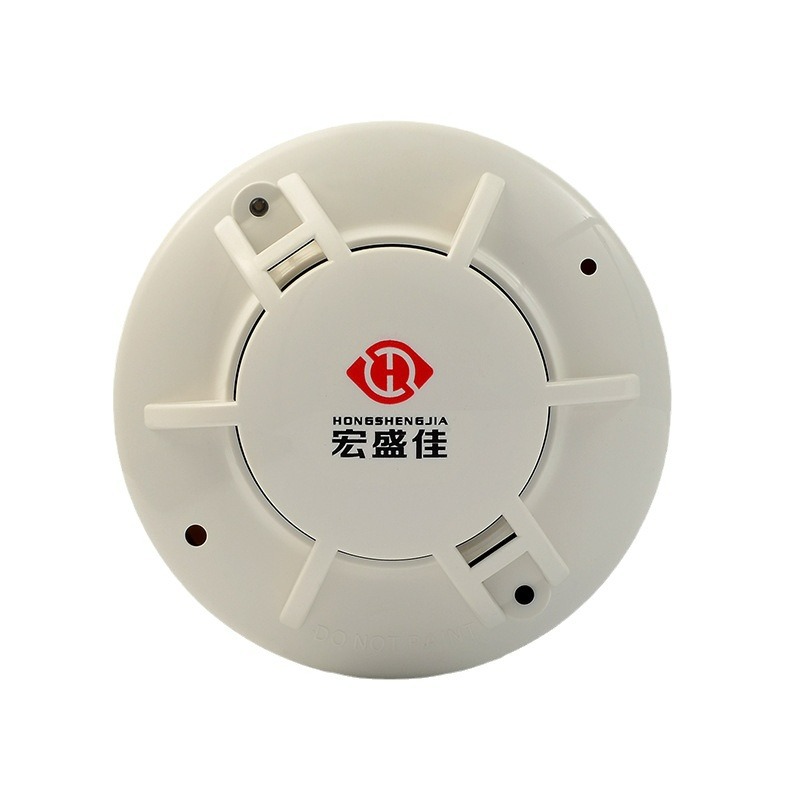

JTY-GM-HA211-AC工业级烟温复合火灾探测器(以下简称 探测器)适用于变电站、通信基站、风力发电、地铁站、电 机房、配电柜等工业场所的火灾预报警。探测器本身设计有 全隔离金属屏蔽罩，适用于电磁场干扰严重而普通探测器无 胜任的场合。探测器具有灵敏度高、稳定可靠、耗电小、美观耐用、使用方便等特点，报警后输出组常开(或常闭)无 源继电器触点。适用于箱变、机柜、变电站、风电、箱体、 储能、机房以及仓库等 室内环境的烟雾监测。

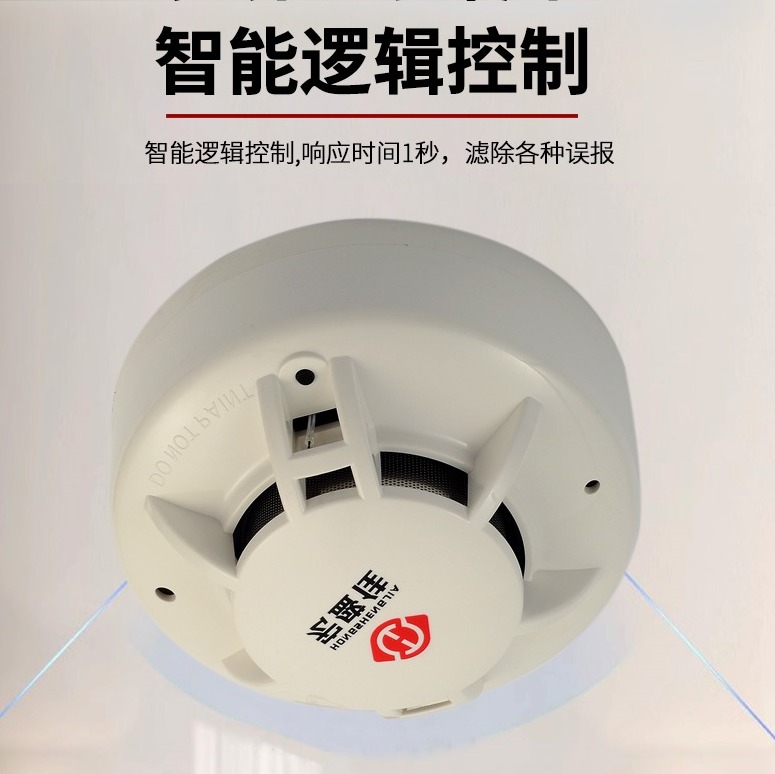

● 智能逻辑控制,滤除各种误报
● 常开/常闭(NO/NC)报警输出
● 联网输出/LED 指示报警
● SMT 工艺制造,稳定性强
● 防尘,防虫,抗白光干扰设计
● 金属屏蔽罩,抗射频干扰(20V/m~1GHz)
工作电压:AC110-220V
灵 敏 度：0.1-0.3dB/m
报警温度：57℃-62℃
报警指示:红色 LED声光报警
报警声音： ≥80DB/m
传感器: 红外光电传感器
工作温度:-40℃~+85℃
检测按钮:声光检测
执行标准：GB4715/16-2005
环境湿度:*大 95%RH(无凝结现象)
抗 RF 干扰:10MHz~1GHz 20V/m
指示灯：双色指示灯
绿色：表示正常，红色：表示报警
报警输出:常开/常闭,接点 AC220V *大负载容量5A
外型尺寸:103(直径) * 56mm(高度)
注意
探测器报警时，输出继电器无源触点。触点容量
5A@250VAC/30VDC，可通过探测器PCB板上的跳线，
设置为常开或常闭触点输出，设置完成后，需要
重新上电。
工作：正常情况下,探测器绿色指示灯大约每隔7秒钟会闪亮一
下，同时探测器自动检测周围环境中的烟雾浓度和环境温度,并根
据使用环境状况进行灵敏度自动补偿。当烟雾浓度或环境温度接近
报警值，探测器加快对烟雾浓度和温度趋势进行智能运算,同时报
警指示灯开始闪亮。若运算结果达到或超过报警值,探测器红色
LED灯保持常亮,发出声响, 并启动继电器输出。
当环境中的烟雾浓度或环境温度恢复到正常状态时,探测器自
动恢复到正常工作状态 (报警可自动恢复状态)。
自检：按下自检按键，探测器发出声光报 警。
探测器的底座的安装孔距尺寸为 62mm-85mm。安装时，
在天花板上相距合适的位置上打两个直径 5mm 的安装孔, 如
图 3 用涨塞和螺钉固定探测器底座在天花板上
