特灵JTW-LD-ISL-2C不可恢复缆式线型定温火灾探测器概述

　　特灵JTW-LD-ISL-2C不可恢复缆式线型定温火灾探测器是一种具有稳定、可靠、价格低廉特点的缆式线型定温探测器，技术性能指标符合GB16280-2005《线型感温火灾探测器》及1号修改单的内容，JTW-LD-ISL-2C不可恢复缆式线型定温火灾探测器由感温电缆、电缆接线盒、终端盒三部分组成，采用无源触点输出方式，可方便地与其它厂家的火灾报警控制器配套使用，广泛应用于电缆廊道等工业场合。

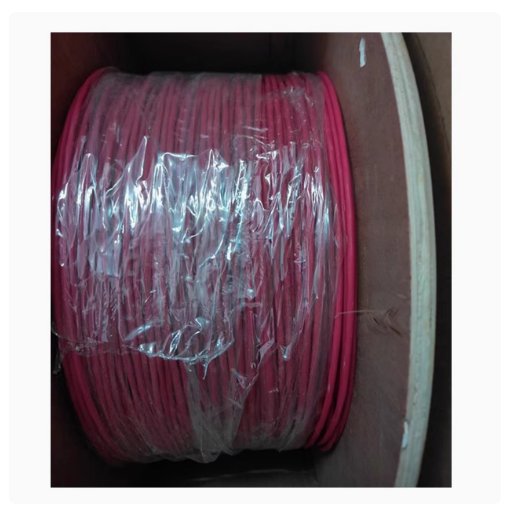

感温电缆、电缆接线盒、终端盒

特灵JTW-LD-ISL-2C不可恢复缆式线型定温火灾探测器功特点

　　(1)火警以无源触点形式输出；

　　(2)感温电缆采用双绞结构，抗机械损伤、抗电磁干扰能力强；特别适用于冶金、电力、石油化工等工业场所的火灾探测。

特灵JTW-LD-ISL-2C不可恢复缆式线型定温火灾探测器主要技术指标

四、JTW-LD-ISL-2C不可恢复缆式线型感温电缆产品结构

　　(1)产品组成
　　JTW-LD-ISL-2C不可恢复缆式线型定温火灾探测器由感温电缆、电缆接线盒、终端盒三部分组成。
　　(2)工作原理
　　感温电缆一端经电缆接线盒接入报警控制系统的输入模块，另一端接终端盒；在报警温度以下时感温电缆不动作，当环境温度高于报警温度时，感温电缆动作并向输入模块提供一个闭合信号进行报警。

五、端子说明

　　(1)接线盒端子说明

接线盒端子说明示意图

　　1)端子S、COM：接输入模块的信号输入端,S为正，COM为负；

　　2)端子A、B：感温电缆输入端；

　　3)E：接地保护端；

　　(2)终端盒端子说明

终端盒端子图

　　1)端子A、B：感温电缆输入端；

　　2)端子C、D：备用模块终端电阻接入端；

　　在终端盒中提供了以下几种规格的终端电阻,用户可根据输入模块的要求通过短路环进行选择;如无合适的终端电阻,则拔出短路环,将由随输入模块提供的终端电阻接入端子SA1、SB1即可；

　　可供选择的终端电阻是:2.4K、3.3K、4.7K、10K。

　　必须严格按照说明进行接线，并确认无误；否则将影响探测器运行的稳定性甚至造成探测器的损坏。
