11 储能马达（-MS）

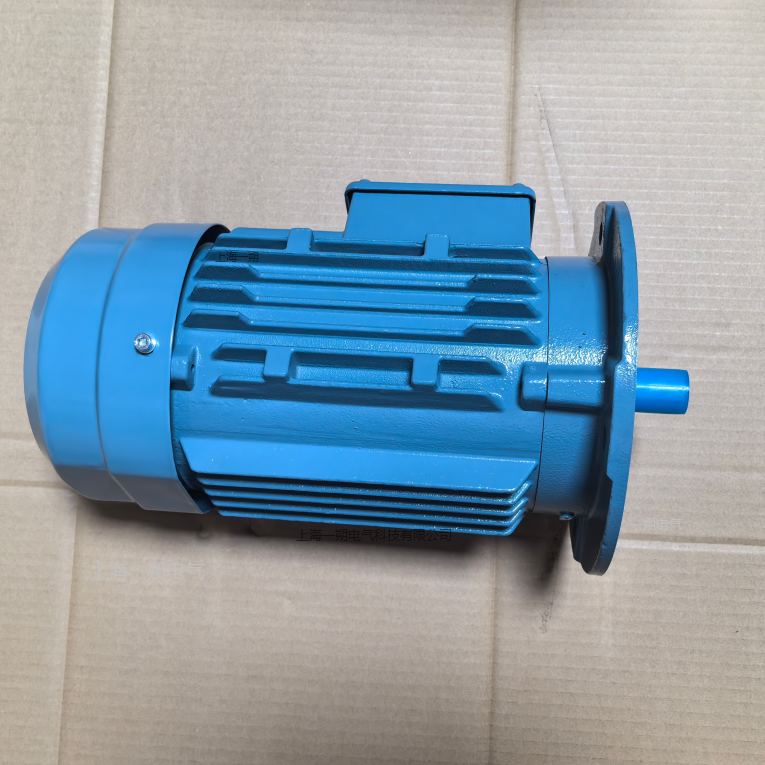

充电电机HDZ-60-30L能对断路器操动机构的合闸弹簧自动进行储能操作。当断路器合闸完成后，蓄能电机立即自动对合闸弹簧进行重新储能。在失电或是检修时，合闸弹簧可被手动储能（通过操动机构内置的储能手柄）。

特性：

Un：24...30-48...60-110...132-220...250 VUn：

110...132-220...250 V~50 Hz/60 Hz

工作电压范围： 85...110% Un

涌入功率（Ps）： 600 W（DC）; 600 VA（AC）

额定功率（Pn）： 200 W（DC）; 200 VA（AC）

涌流持续时间： 约0.2 s

储能时间： 6-7 s

耐压水平： 2000 V 50 Hz（1 min）

VCB断路器储能电机HDZ-60-30C , Motor for circuit-breaker springs charging M-MS-MAS aux. voltage 220-250Vac ，110-127Vcc-ca 。

由于采取这些措施，断路器和其附件均满足以下标准的考核：

GB/T 4797.1（8号气候图）

GB/T 2423.2（试验B：高温）

GB/T 2423.4（试验Db：交变湿热（12 h+12 h循环）

海拔高度

空气的绝缘性能随着海拔的升高而下降，因此在海拔条件下使用时必须考虑到此现象对开关外绝缘的影响，灭弧室内部的绝缘不会受到任何影响，因为其绝缘能力是由SF6气体保证的。如果开关柜安装在1000 m海拔以上的地区，在绝缘部件的设计阶段应该考虑到海拔高度的影响。

例：

• 安装海拔： 2000 m

• 额定电压： 40.5 kV

• 工频耐受电压： 95 kV

• 雷电冲击耐受电压： 185 kV

• Ka系数，从图表中查得： Ka=1.13

从上述参数可得，元器件必须能够耐受（海拔零米高度处的试验条件）：

• 工频耐受电压： 95x 1.13=107.35 kV

• 雷电冲击耐受电压： 185x1.13= 209.05 kV
