TD-300S-mini雷达明渠流量计/雷达水位计采用脉冲相参雷达（PCR）技术，以60G毫米雷达波作为载波信号，产品测量精度高、功耗低、体积小、重量轻；测量过程不受温度、气压、泥沙、灰尘、河流污染物、水面漂浮物、空气等环境因素的影响，同时具有良好的防风抗抖能力，优化之后的算法使测量结果更加精确与稳定。
本产品有三种标准的物理电路接口：RS485（标配）、RS232（选配）、4-20mA（选配），设备采用标准的Modbus-RTU协议。

设备特点

体积小巧、低功耗、可靠性高、操作简单、维护方便；
不受温度、泥沙、灰尘、河流污染物、水面漂浮物、空气压力等环境因素的影响；
非接触测量方式，对环境无污染；
防水等级IP68，有效避免内部器件受潮；
内置姿态传感器，可感知安装状态；
毫米级高精度测量液位，超低盲区；
多种工作模式：周期、休眠、自动；
供电电路防反接、防雷击保护设计；
自带消浪算法，数据稳定，不受水面波动和漂浮物影响；
内置低功耗蓝牙，可直接通过手机APP现场调试和设置参数。

测量原理

TD-300S-mini雷达水位计采用三角波为调制信号。工作过程如下：首先电压调制电路产生三角波电压输入至VCO（压控振荡器）产生频率变化的电磁波，电磁波频率的变化按调制电压规律而变化，天线发射出的电磁波经过被测物体反射后产生回波，电磁波从开始发射到目标，被目标反射再返回到天线的时间段内雷达发射频率已经发生了变化，雷达天线将回波信号和发射信号进行耦合得到差频信号，目标的距离和速度信息就包含在差频信号的频率内，由于差频信号非常微弱所以需要经过雷达传感器的前置放大和滤波电路处理把信号送入MCU的ADC（模数转换器），MCU通过FFT算法分析ADC采集到的波形得到差频的频率，*后通过推导的公式计算获得被测目标到雷达水位计的距离。

电气特性

4.5-32V供电，宽电源电压方便了供电方式的选择性；
工作电流和待机电流低，安装方便，免维护；
防雷电路，可以防雷6KV，雷雨天可以有效保护设备防止雷击；
支持RS485（默认）、RS232等通讯方式。

技术参数

技术参数	雷达水位传感器
	测量范围	0.2-2.5m
	测量精度	±2mm，±0.05%FS
	雷达天线	平面微带脉冲相参雷达
	雷达频率	60GHz
	工作电压	4.5-32VDC（默认）
	工作电流	12VDC供电工作模式≤10mA 休眠模式≤0.5mA
	休眠时间	0-24h,可设定
	接口及其它
	数字接口	RS485(默认）/RS232(预留)
	模拟输出	4-20mA（可选）
	外壳材质	防紫外线ASA
	波束发射角度	8°
	防雷	防雷等级6KV
	尺寸(mm)	Φ40*95
	防护等级	IP68
	工作温度	-35℃-70℃
	存储温度	-40℃-70℃

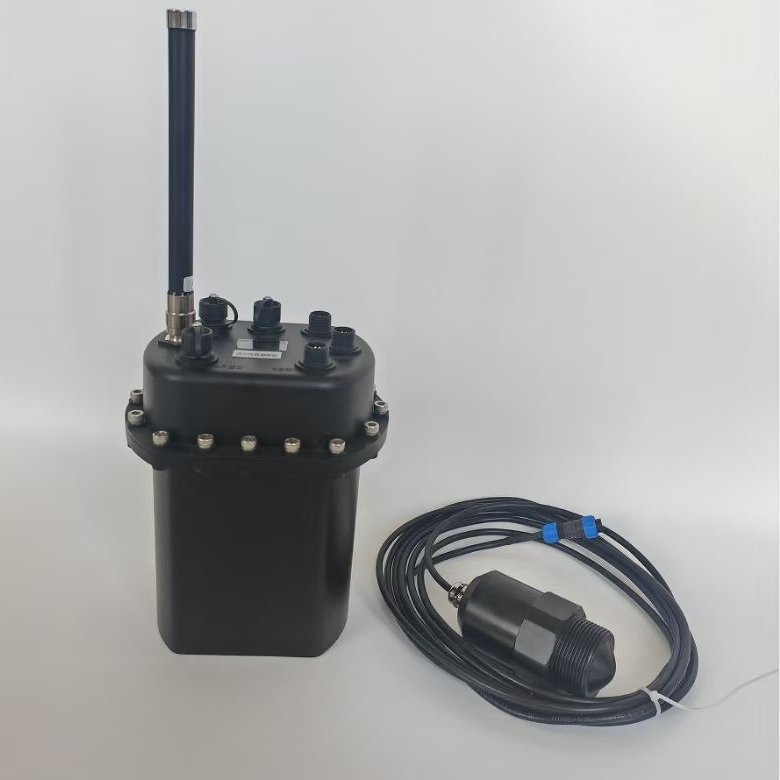

流量采集器是一款专为水文、水利以及环保等关键监测领域打造的一款采集设备，可通过RS485、RS232以及4 - 20mA等常见的通讯方式采集各类传感器数据。设备还可以进行流量计算和累积，只需接入外部液位传感器，并依托内置的标准堰槽模型，即可计算出瞬时流量与累计流量，为流量监测工作提供了坚实的数据支撑。
该采集器配备一块4.3寸的高清屏幕。用户通过屏幕能够便捷地进行传感器实时数据的查询，清晰掌握当前的监测状态；可灵活进行系统参数的配置，满足不同场景下的个性化需求；能精准地对传感器参数进行设置；还能够进行传感器调试工作，提高现场调试的便利性。
在数据交互方面，采集器提供了标准的Modbus协议。外部PLC、RTU等采集传输设备，只需通过RS485接口与采集器进行连接便能获取采集器所采集和计算的结果。

品牌：	吉鼎达
型号：	TD-300S-mini
加工定制：	是
适用介质：	水
测量范围：	0.1-10m/s m3/h
精度等级：	0.01m/s
