美国MEGGER Baker PPX Power Packs静态电机分析仪升压器由爱仪器仪表代理，本产品高压电动机和发电机对工厂和发电站的运行是非常关键的。现在热卖中，如需购买，可通过的客服热线联系我们！

Baker PPX Power Packs静态电机分析仪升压器简介：
•高压电动机和发电机对工厂和发电站的运行是非常关键的。在工厂或者电厂运行的时候对电机的测试是预测性维护的一部分。在电机服务公司对电机进行维修前以及维修后，也需要对电机进行测试，有时测试电压会达到40 kV。
•Megger Baker电源增压箱PPX30和PPX40能够为我们的电机和线圈分析仪（Baker DX和Baker AWA-IV系列）提供更高的和可到40 kV的测试电压。这*使得用DX或者AWA和PPX的组合来测试成型线圈、高压交流电机、大型直流电机和变压器变得非常理想。
•对中高压电机的绝缘的有效测试需要全面的测试项目来描绘以及定位绝缘薄弱点和缺陷。BAKER电源增压箱是和BAKER静态电机分析仪一起使用的，被用来通过综合性的多个测试彻底地测试电机定子铁芯和绕组之间的绝缘，其包括：
     绝缘电阻测试
     步进电压绝缘测试
     对地耐压测试
     极化指数测试和吸收比测试

以下测试被用来评估匝间和相间绝缘情况：
匝间浪涌测试
脉冲间面积差比较分析 (PP-EAR)
•线圈电阻和电感的测量是被用来确定绕组结构正确以及线圈在电机中的组装是正确的。仪器也可以做绕组对地电容的测试。电感和电容测试需要BAKER DX或者BAKER电源增压箱的相关选配项。
•为了让操作人员在使用高压电机测试仪时的风险更小化，BAKER的电源增压箱提供了以下特点：
•电源增压箱的测试线能够承受的电压高达60 kV
•高辨识度和位于仪器上端的非常容易接触到的急停按钮
•选配的远程急停按钮和安全警示灯

选择符合您需要的型号
•Baker PPX30: 能够提供高达30 kV测试电压，并且还具有三根可切换的测试线，这些测试线能够很简单的连接到被测电机或者变压器上。
•Baker PPX40: 具有单根高压测试线；输出电压高达40 kV。
•Baker PPX30A: 其特点是仪器集成了一个内部的电枢测试电路，其被用来测试大型直流电机和其它被测物。当测试电枢时，测试电压高达2100伏。同时，测试电流可以高达7000安培。

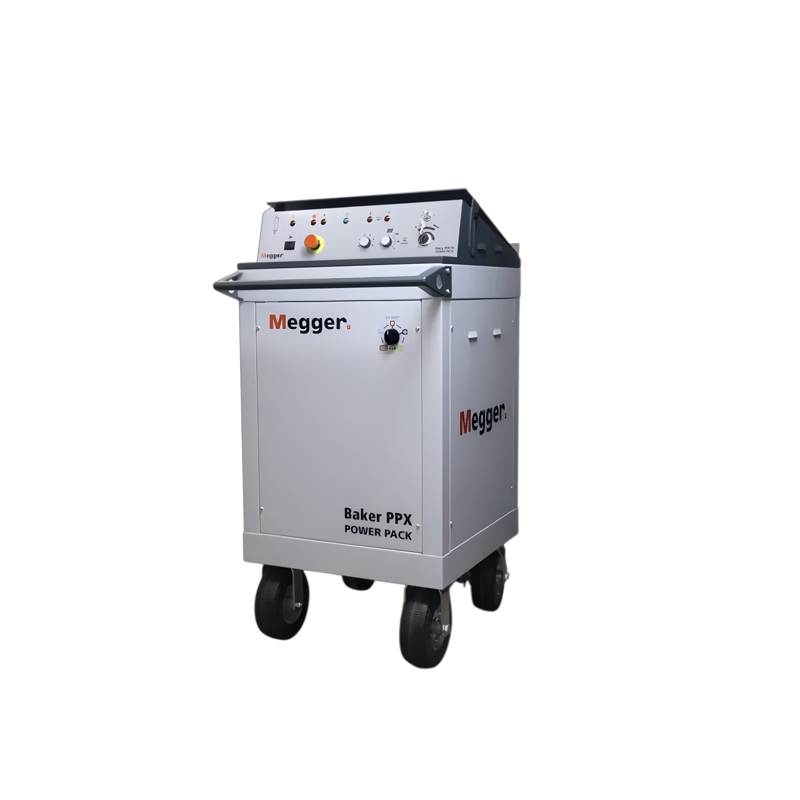

Baker PPX Power Packs静态电机分析仪升压器的物理特点为：
•其带有直径为203毫米的充气轮胎。由此，仪器可以很容易的在测试区域移动。
•有一根电源线从PPX到它上面的主控分析仪。PPX箱体上还有专门储存测试线的地方。

Baker PPX Power Packs静态电机分析仪升压器优点：
•扩展了静态电机分析仪的输出测试电压
•能够有效地测试大型电机或者线圈
•尽量减少电机意外出现故障
•优化客户的生产
•提高操作人员的安全性
•能够很容易地推到测试区域

Baker PPX Power Packs静态电机分析仪升压器特点：
•受控的测试电压（0 kV 到 40 kV）(和主控仪器一起使用)
•完整的测试范围
•多样的安全特点
•很大的充气轮胎
•AC电源插口和测试线存储空间
•电弧探测
•过电流探测
•用户可设定的电压爬升速度，这能够避免很麻烦的过压和提高测试结果的可重复性
•快速的和明晰的高压线圈测试模式（需要在BAKERDX或者电源增压箱控制器上使用）
•专ye的测试结果报告

Baker PPX Power Packs静态电机分析仪升压器应用：
电机维修工厂
预测性维护
线圈或者电机制造厂
基于标准的测试

规格	Baker PPX30	Baker PPX40	Baker PPX30A
匝间浪涌测试
zui大输出电压	30 000 V	40 000 V	30 000V
zui大输出电流 (测试线短路)	1 400 A	2 600 A	1 400 A
zui大脉冲能量	45 J	120 J	45 J
精度	12%	12%	12%
直流高压测试
zui大输出电压	30 000 V	40 000V	30 000 V
电压精度	3%	3%	3%
zui大输出电流	10 mA	9 mA	10 mA
电流精度	5%	5%	5%
过流阈值	12/120/1 200 µA	12/120/1 200 µA	12/120/1 200 µA
电流量程 (每刻度)	1/10/100 µA	1/10/100 µA	1/10/100 µA
电枢片间测试 (仅针对Baker PPX30A)
zui大电压	-	-	(无负载) 2100 V
zui大电流	-	-	7 000 A
zui大脉冲能量	-	-	45 J
zui大测试电感	-	-	20 µH
极小测试电感	-	-	0.4 µH
物理特性
重量	310 lbs (141 kg)	290 lbs (132 kg)	321 lbs (146 kg)
电源要求	100/220 V, 50/60 Hz, 1 000 W	100/220 V, 50/60 Hz, 1 000 W	100/220 V, 50/60 Hz, 1 000 W
测试线数量	3	1	3+1 (电枢)
尺寸	不计把手和电缆存放处 (W x H x D): 24 x 48 x 26 in (610 x 1 219 x 660 mm) 计把手和电缆存放处 (W x H x D): 24 x 48 x 33 in (610 x 1 219 x 838 mm)
结合使用的测试仪型号	Baker AWA-IV, DX, 控制器	Baker DX, 控制器	Baker AWA-IV, DX, 控制器

品牌：	美国MEGGER　Baker
型号：	PPX Power Packs
加工定制：	否
外形尺寸：	- mm
重量：	- kg
电源电压：	- v
测量范围：	-
用途：	静态电机分析仪升压器
